модель 2011 года
- Модель Bearcat 570
- Код модели BEARCAT 570 XT BLACK (S2011BCDWTUSB)

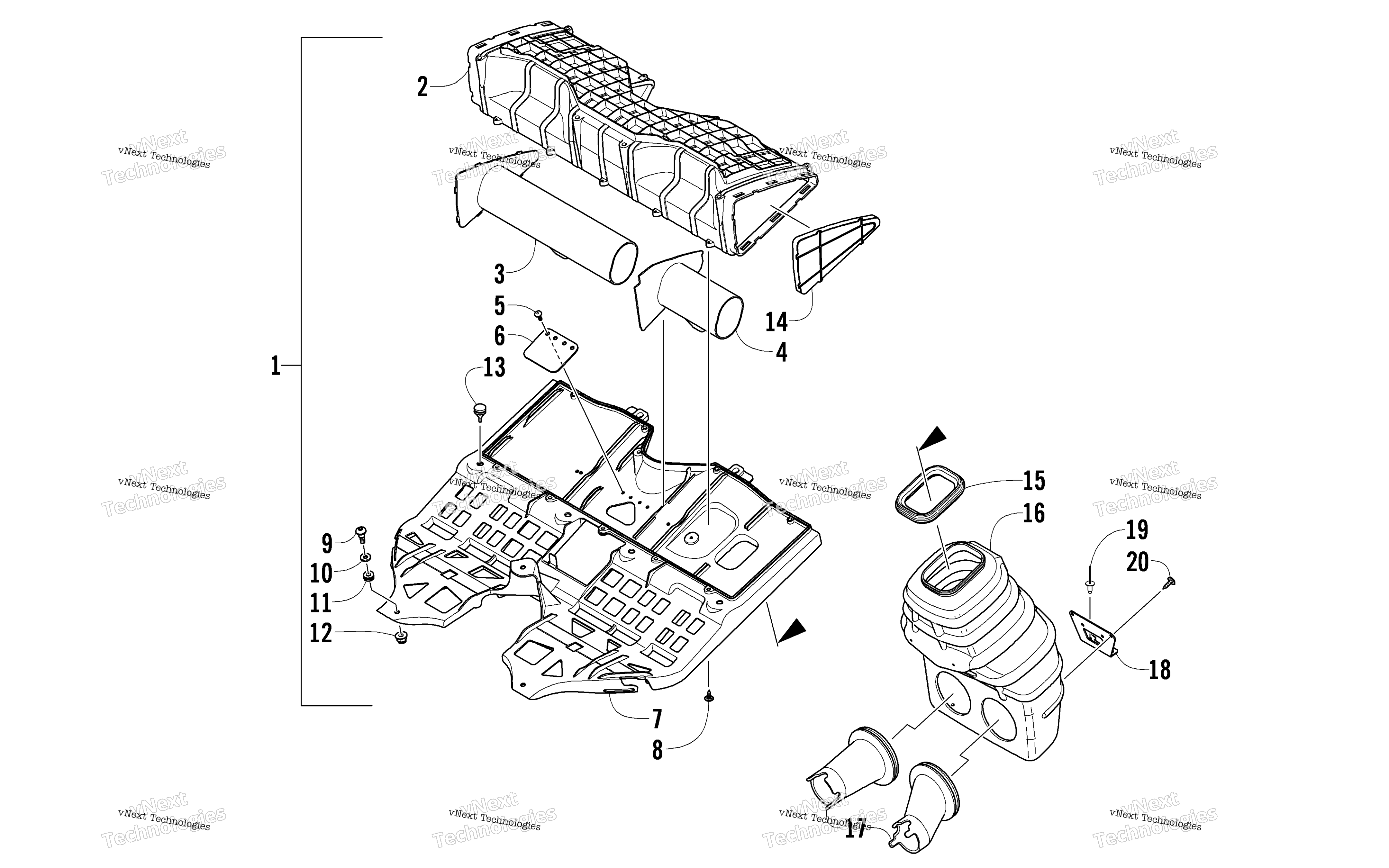

Схема Воздушный Silencer узла для BEARCAT 570 XT BLACK (S2011BCDWTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Intake, Support - Assembly (inc. 2-8) art. 0770-886
По запросу
2
Intake, Support - Top art. 1670-732
По запросу
3
Resonator, Upper - Plenum - Right art. 1670-852
По запросу
4
Resonator, Upper - Plenum - Left art. 1670-853
По запросу
5
Clip, Retaining art. 0623-165
По запросу
6
Close-Off, Intake art. 2670-091
По запросу
7
Intake, Support - Bottom art. 0770-885
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Болт Arctic Cat art. 0423-356
от 168 ₽
10
Washer art. 8050-212
По запросу
11
Grommet art. 4606-275
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Grommet art. 4606-276
По запросу
14
Cover, Top Plenum - Left art. 1670-831
По запросу
15
Seal, Air Silencer art. 1670-942
По запросу
16
Silencer, Air art. 1670-941
По запросу
17
Boot, Air Silencer art. 1670-944
По запросу
18
Bracket, Air Silencer art. 5606-598
По запросу
19
Заклепка Arctic Cat art. 8060-686
от 116 ₽
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
