модель 2011 года
- Модель Crossfire 600
- Код модели CF6 EFI BLACK (S2011CFD1EUSB)

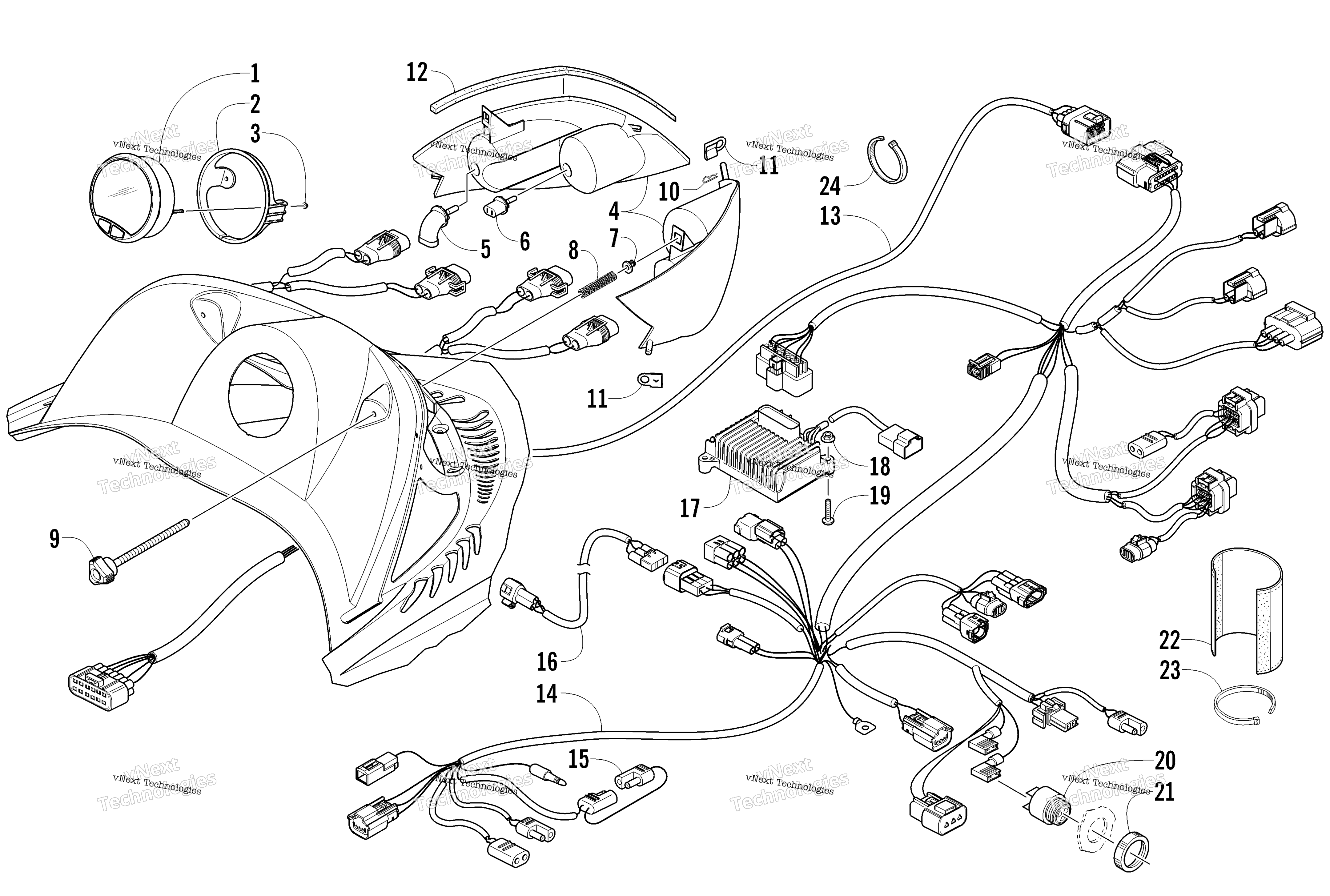

Схема headlight, Instruments, и Wiring Assemblies для CF6 EFI BLACK (S2011CFD1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Speedometer/Tachometer - Standard - Calibrated (CF/M) art. 0620-355
По запросу
2
Bracket, Retaining art. 0620-322
По запросу
3
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
4
Headlight Assembly - Left (inc. 5-6) art. 0609-849
По запросу
4
Lens/Reflector - Headlight - Right (inc. 5-6) art. 0609-848
По запросу
5
Лампа art. 0609-251
По запросу
6
Лампа art. 0609-693
По запросу
7
Insert art. 1623-025
По запросу
8
Spring, Adjuster art. 0623-360
По запросу
9
Screw, Adjuster art. 1623-024
По запросу
10
Clip, Hairpin art. 1623-137
По запросу
11
Clip - Right art. 1623-272
По запросу
11
Clip - Left art. 1623-273
По запросу
12
Foam, Hood/Headlight art. 0617-501
По запросу
13
Harness, Hood art. 1686-614
По запросу
14
Harness, Main (inc. 15) art. 1686-598
По запросу
15
Tether, Accessory Cover art. 0486-164
По запросу
16
Harness, Extension - Taillight art. 1686-619
По запросу
17
Regulator, Voltage art. 0630-246
По запросу
18
Nut, Lock art. 8047-366
По запросу
19
Screw, Cap art. 8017-584
По запросу
20
Alarm, Reverse (inc. 21) art. 0630-243
По запросу
21
Ring, Retaining art. 0630-017
По запросу
22
Wrap, Wire Harness art. 3706-761
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
