модель 2011 года
- Модель Crossfire 800
- Код модели CF8 2.25 LTD SNO PRO GREEN (S2011CFHSEUSG)

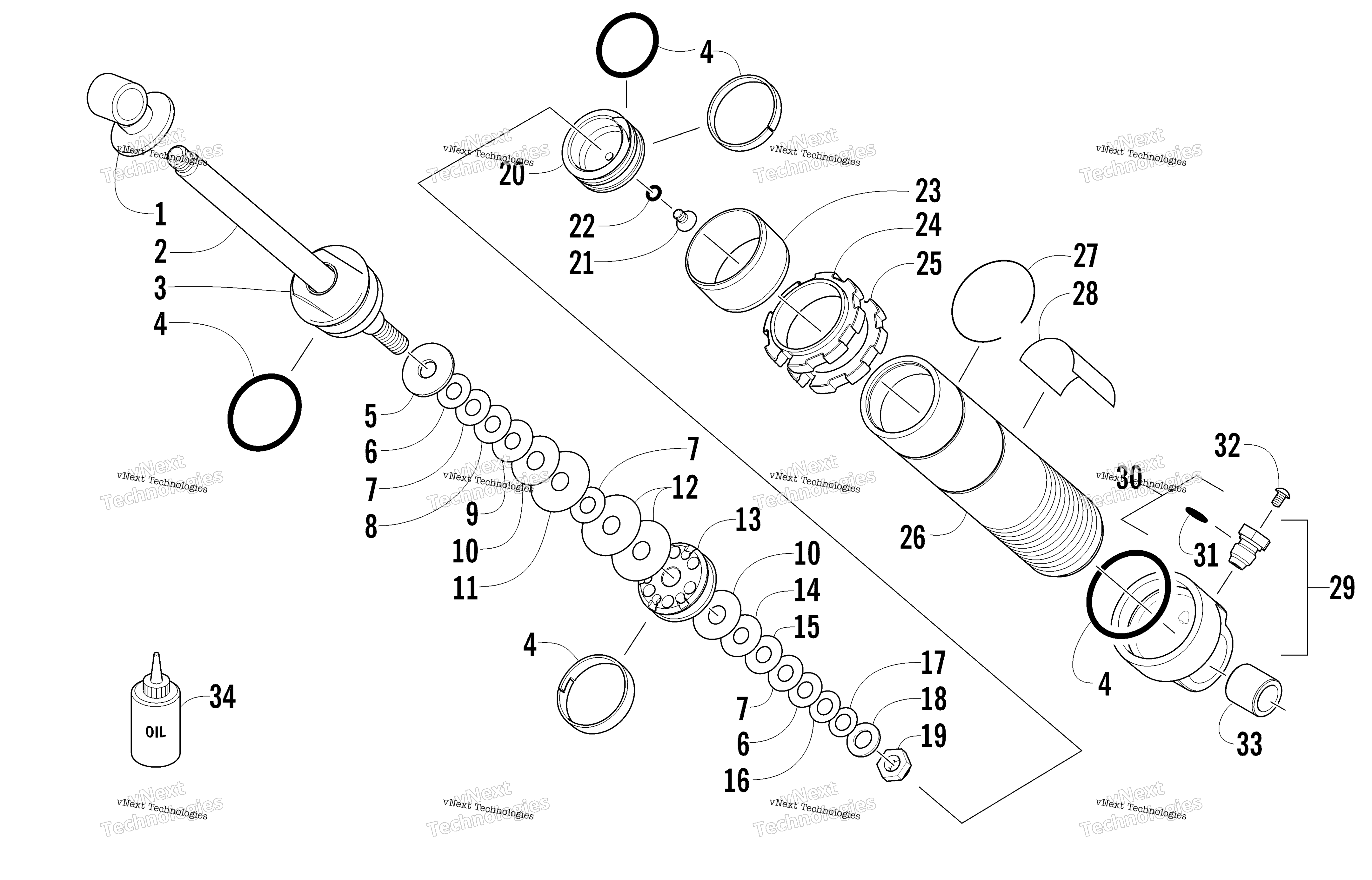

Схема задней части Suspension Front Arm Shock Absorber для CF8 2.25 LTD SNO PRO GREEN (S2011CFHSEUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 2704-028
По запросу
1
Eyelet, Shock art. 0604-625
По запросу
2
Rod, Shock art. 3604-411
По запросу
3
Bearing - Assembly art. 2604-812
По запросу
4
Kit, Seal/Rebuild art. 2604-815
По запросу
5
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
6
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
7
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
8
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
9
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
10
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
11
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
12
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
13
Piston, 0.063 in. - Orifice art. 3604-509
По запросу
14
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
15
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
16
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
17
Valve, 0.550 x 0.020 in. art. 2603-902
По запросу
18
Washer, Backup art. 0603-389
По запросу
19
Nut, Cap - Fox Shock art. 0603-301
По запросу
20
Piston, Floating Assy art. 2604-816
По запросу
21
Screw, Machine - w/O-Ring (inc. 22) art. 1604-316
По запросу
22
O-Ring (FOX only) art. 1604-425
По запросу
23
Sleeve, Wear art. 2603-246
По запросу
24
Nut, Adjuster art. 2604-840
По запросу
25
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
26
Body, Shock art. 3604-412
По запросу
27
Retainer art. 2603-245
По запросу
28
Decal, Shock art. 2603-475
По запросу
29
End Cap, Shock - Assembly (inc. 30-31) art. 2604-817
По запросу
30
Valve, Pressure - Assembly (inc. 31) art. 0703-341
По запросу
31
O-Ring art. 1604-318
По запросу
32
Screw, Valve art. 0624-097
По запросу
33
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
34
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
