модель 2011 года
- Модель F570
- Код модели F570 GREEN (S2011F5DFCUSG)

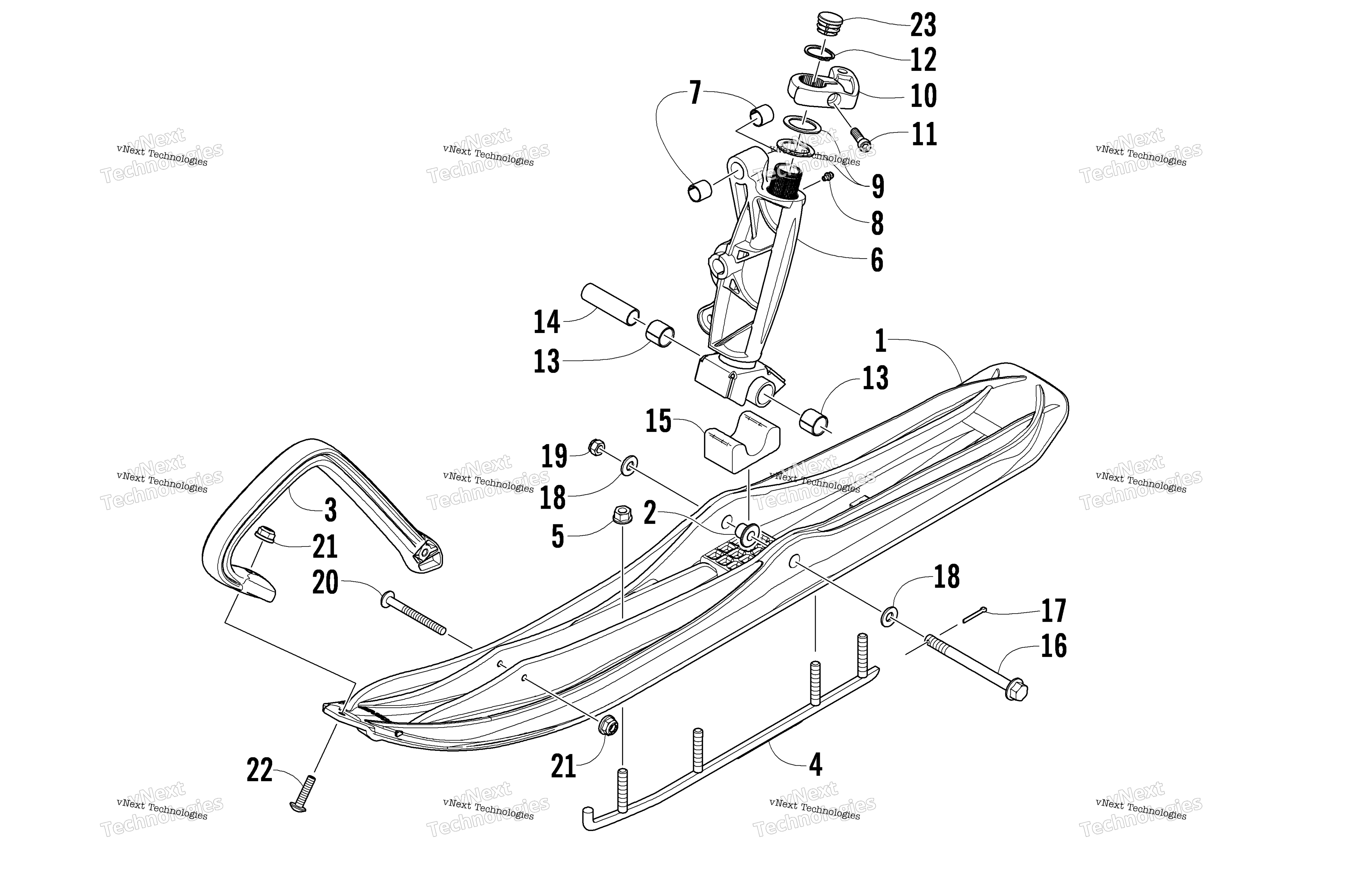

Схема Ski и Spindle узла для F570 GREEN (S2011F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic - Black art. 3603-234
По запросу
2
Втулка Arctic Cat art. 2603-746
По запросу
3
Handle, Plastic Ski - Black art. 2603-598
По запросу
4
Конек лыжи левый Arctic Cat art. 0703-871
от 7 907 ₽
Аналог
4 810 ₽
Требуется 2 шт.
Подписаться
Аналог
3 840 ₽
Требуется 2 шт.
Подписаться
5
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
6
Шпиндель черный левый Arctic Cat art. 2703-373
По запросу
6
Шпиндель правый черный Arctic Cat art. 2703-372
от 40 530 ₽
7
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
8
Fitting, Grease - 1/4-28 STR-Thread Forming art. 1623-654
По запросу
9
Шайба шпинделя Arctic Cat art. 2603-382
По запросу
10
Arm, Spindle - Right - Black art. 4706-272
По запросу
10
Arm, Spindle - Left - Black art. 4706-273
По запросу
11
Screw, Cap art. 0623-872
По запросу
12
Ring, Retaining art. 0623-796
По запросу
13
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
14
Axle, Spindle art. 2603-813
По запросу
15
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
16
Screw, Cap art. 1623-781
По запросу
17
Шплинт art. 0123-458
По запросу
18
Washer art. 1623-801
По запросу
19
Гайка Arctic Cat art. 0423-744
от 263 ₽
20
Screw, Machine art. 1623-688
По запросу
21
Nut, Lock art. 8047-366
По запросу
22
Screw, Machine art. 1623-689
По запросу
23
Cap art. 0623-831
По запросу
Другие схемы модели
Ski и Spindle узел
