модель 2011 года
- Модель M-6
- Код модели M6 153 BLACK (S2011M6D3EUSB)

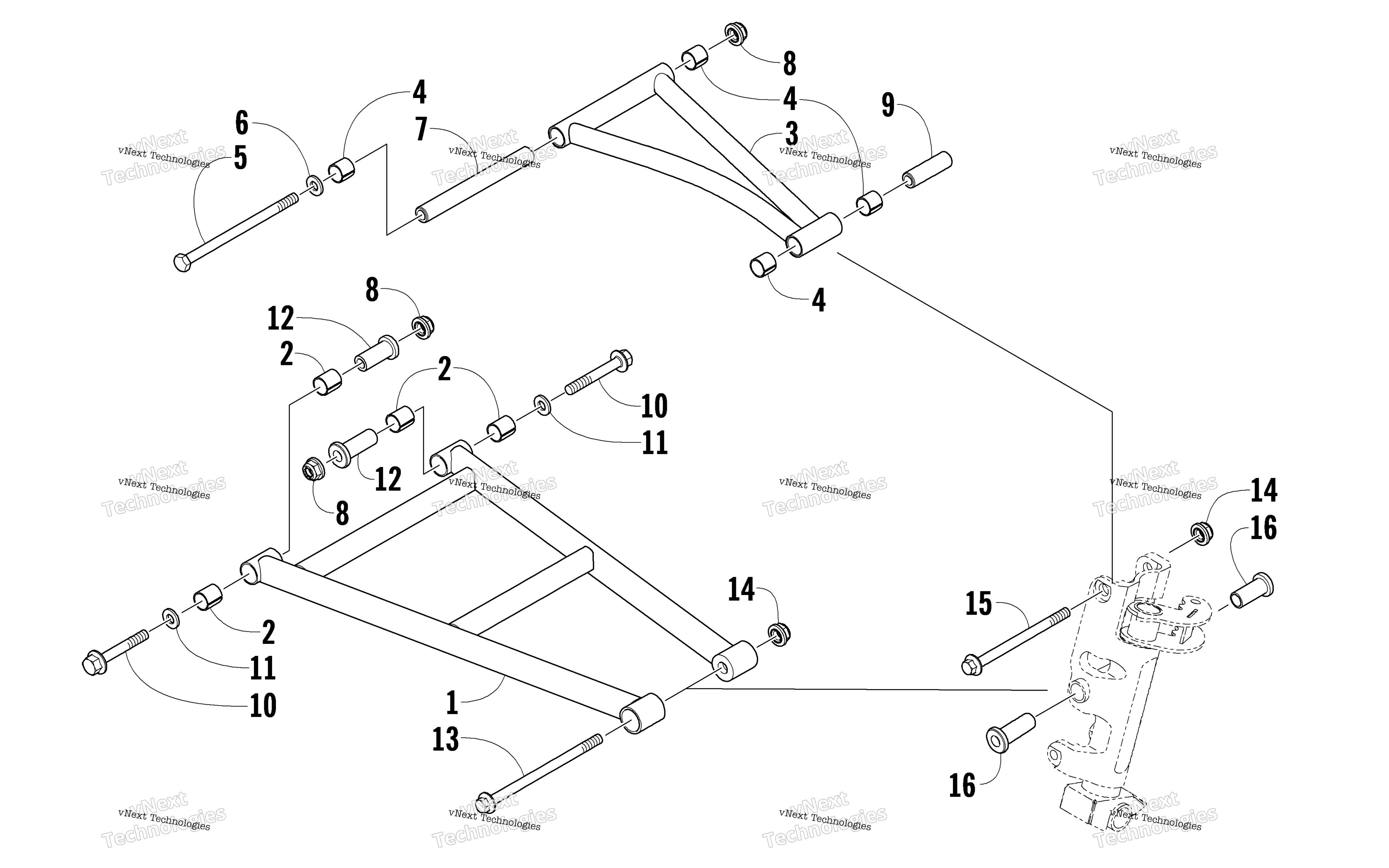

Схема узла рычага подвески для M6 153 BLACK (S2011M6D3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Lower Green (inc. 2) art. 2703-715
По запросу
2
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
3
A-Arm, Upper Green (inc. 4) art. 2703-711
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Болт верхнего рычага Arctic Cat art. 0623-952
По запросу
6
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
7
Втулка внутренняя верхнего рычага Arctic Cat art. 2603-771
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Втулка внешняя верхнего рычага Arctic Cat art. 2603-770
от 3 291 ₽
10
Болт передней подвески Arctic Cat art. 8020-230
По запросу
11
Washer art. 8050-282
По запросу
12
Втулка рычага Arctic Cat art. 2603-820
от 2 310 ₽
13
Болт 3/8-16 X 5.00 Arctic Cat art. 8026-236
По запросу
14
Гайка Arctic Cat art. 8047-490
от 168 ₽
15
Болт передней подвески Arctic Cat art. 8026-232
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
16
Втулка шпинделя Arctic Cat art. 2603-772
от 2 615 ₽
