модель 2011 года
- Модель M-8
- Код модели M8 153 HCR GREEN (S2011M8HHCUSG)

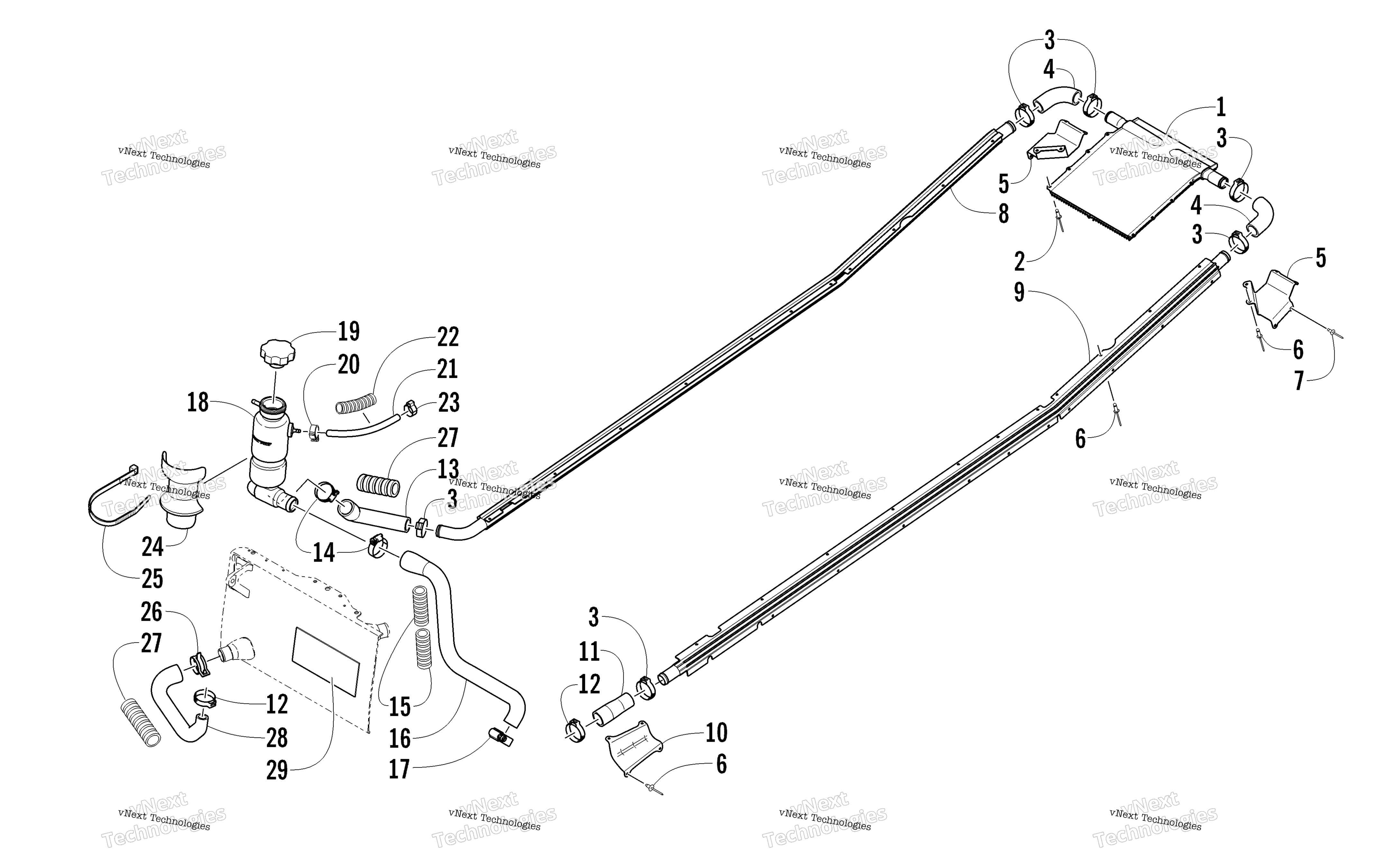

Схема системы охлаждения Assembly для M8 153 HCR GREEN (S2011M8HHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Rear art. 4706-176
По запросу
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Clamp, Hose art. 1623-349
По запросу
4
Hose, Coolant art. 0610-816
По запросу
5
Protector, Hose - Right Rear art. 5606-576
По запросу
5
Protector, Hose - Left Rear art. 5606-577
По запросу
6
Rivet art. 8060-484
По запросу
6
Rivet, Blind art. 8060-488
По запросу
7
Rivet - Zinc art. 8060-688
По запросу
8
Heat Exchanger - Right art. 5606-588
По запросу
9
Heat Exchanger - Left art. 5606-589
По запросу
10
Protector, Hose - Front art. 4606-270
По запросу
11
Hose, Coolant - Front Heat Exchanger art. 0610-679
По запросу
12
Clamp, Hose art. 1623-656
По запросу
13
Hose, Coolant - Tank/Right Heat Exchanger art. 0610-659
По запросу
14
Clamp, Hose art. 1623-093
По запросу
15
Conduit, Flexible - 5 ft art. 1619-354
По запросу
16
Hose, Coolant Tank/Engine art. 0610-681
По запросу
17
Clamp, Hose art. 1623-230
По запросу
18
Tank, Coolant art. 3706-684
от 18 559 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
19
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
20
Clamp, Hose art. 0124-045
По запросу
21
Hose - 25 ft art. 0610-538
По запросу
22
Conduit, Flexible - 5 ft art. 1619-355
По запросу
23
Clamp, Hose art. 1623-619
По запросу
24
Shield, Heat art. 6606-210
По запросу
25
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
26
Хомут Arctic Cat art. 1623-322
от 788 ₽
27
Conduit, Flexible - 4 in. art. 0619-619
По запросу
28
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-705
По запросу
29
Pad, Heat Exchanger - Front art. 4606-962
По запросу
