модель 2011 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR LTD CRIMSON RED (S2011TZNTXUSR)

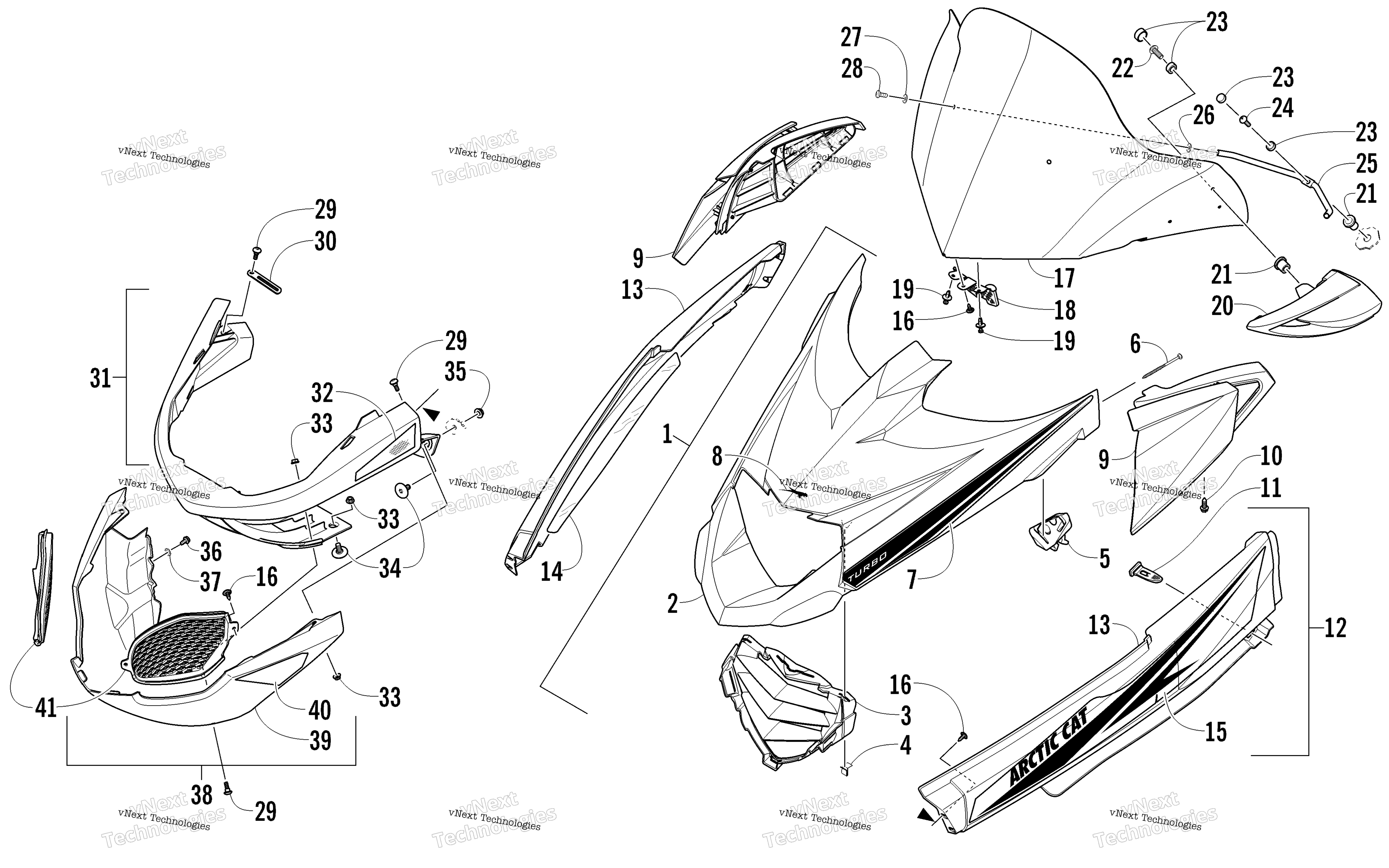

Схема Hood, Windshield, и передний Bumper узла для TZ1 TURBO LXR LTD CRIMSON RED (S2011TZNTXUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-8) art. 3718-061
По запросу
2
Hood w/o Decals - Red (inc. 3-6) art. 7800-831
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Right art. 9611-254
По запросу
7
Decal, Hood - Left art. 9611-255
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Bezel, Intake - Right Red art. 6606-250
По запросу
9
Bezel, Intake - Left Red art. 6606-251
По запросу
10
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
11
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
12
Spar, Front - w/Decals - Right - Red (inc. 13-15) art. 3718-052
По запросу
12
Spar, Front - w/Decals - Left - Red (inc. 13 and 15) art. 3718-053
По запросу
13
Spar, Front - w/o Decals - Left - Red art. 4706-983
По запросу
13
Spar, Front - w/o Decals - Right - Red art. 4706-982
По запросу
14
Foil, Spar - Right art. 4606-934
По запросу
15
Decal, Front Spar - Left art. 9611-259
По запросу
15
Decal, Front Spar - Right art. 9611-258
По запросу
16
Винт-саморез Arctic Cat art. 1623-129
По запросу
17
Windshield art. 5606-670
По запросу
18
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
Зеркало заднего вида снегохода Arctic Cat art. 6639-629
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
Screw, Machine art. 0623-902
По запросу
23
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
24
Винт Arctic Cat art. 0623-121
от 578 ₽
25
Support, Windshield art. 4706-805
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Шайба - крепеж стекла 8х19х3 Arctic Cat art. 1623-837
от 882 ₽
28
Screw, Machine art. 1623-842
По запросу
29
Болт Arctic Cat art. 0423-355
По запросу
30
Зажим Arctic Cat art. 1623-984
По запросу
31
Bumper, Front Crm Red (inc. 32) art. 3718-039
По запросу
32
Decal, Reflector - Right - Amber art. 9611-384
По запросу
32
Decal, Reflector - Left - Amber art. 9611-385
По запросу
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
34
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
35
Гайка Arctic Cat art. 8424-602
от 110 ₽
36
Болт Arctic Cat art. 0623-966
от 168 ₽
37
Шайба Arctic Cat art. 8053-242
По запросу
38
Fascia, Bumper - w/Decals - Lower - Black (inc. 39-40) art. 3718-023
По запросу
39
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
40
Decal, Lower Bumper Fascia - Right art. 9611-250
По запросу
40
Decal, Lower Bumper Fascia - Left art. 9611-251
По запросу
41
Vent, Bumper - Right - Black art. 4606-604
По запросу
41
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
