модель 2011 года
- Модель TZ1
- Код модели TZ1 TOURING WHITE (S2011TZNTOUSW)

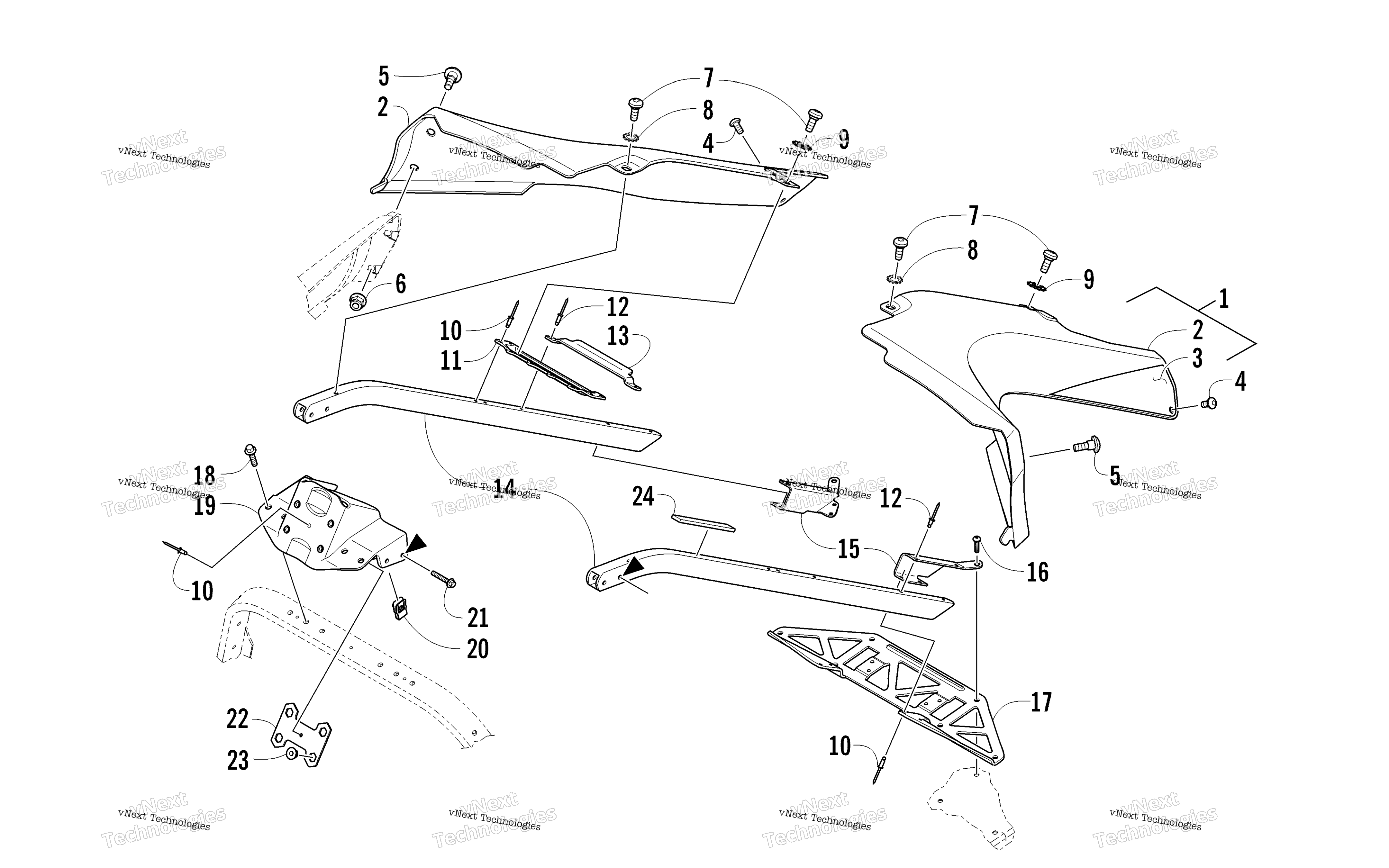

Схема сиденья Support Assembly для TZ1 TOURING WHITE (S2011TZNTOUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - w/Decals - Left - White (inc. 2-3) art. 2718-997
По запросу
1
Spar, Rear - w/Decals - Right - White (inc. 2-3) art. 2718-996
По запросу
2
Spar, Rear - Left White art. 5606-993
По запросу
2
Spar, Rear - Right White art. 5606-992
По запросу
3
Decal, Rear Spar - Right art. 9611-208
По запросу
3
Decal, Rear Spar - Left art. 9611-209
По запросу
4
Screw, Machine art. 8470-510
от 110 ₽
5
Болт Arctic Cat art. 0423-355
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Винт Arctic Cat art. 0423-396
от 473 ₽
8
Washer, Lock art. 8053-212
По запросу
9
Шайба Arctic Cat art. 8053-242
По запросу
10
Rivet, Blind art. 8060-488
По запросу
11
Bracket, Crossover art. 4606-329
По запросу
12
Rivet art. 8060-484
По запросу
13
Bracket, Crossover - Seat-Base art. 6606-096
По запросу
14
Tube, Support - Right art. 5606-092
По запросу
14
Tube, Support - Non-Adjustable - Left Hand Mach. art. 5706-049
По запросу
15
Bracket, Adjustable - Right art. 5606-096
По запросу
15
Bracket, Adjustable - Left art. 5606-097
По запросу
16
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
17
Plate, Support - Lower art. 5606-094
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Plate, Support - Upper art. 4606-328
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Screw, Cap art. 8408-535
По запросу
22
Bracket, Nut Holder art. 0605-948
По запросу
23
Гайка Arctic Cat art. 8424-602
от 110 ₽
24
Pad art. 5606-682
По запросу
