модель 2011 года
- Модель Z1 Turbo
- Код модели Z1 TURBO EXT GREEN (S2011Z1NEBUSG)

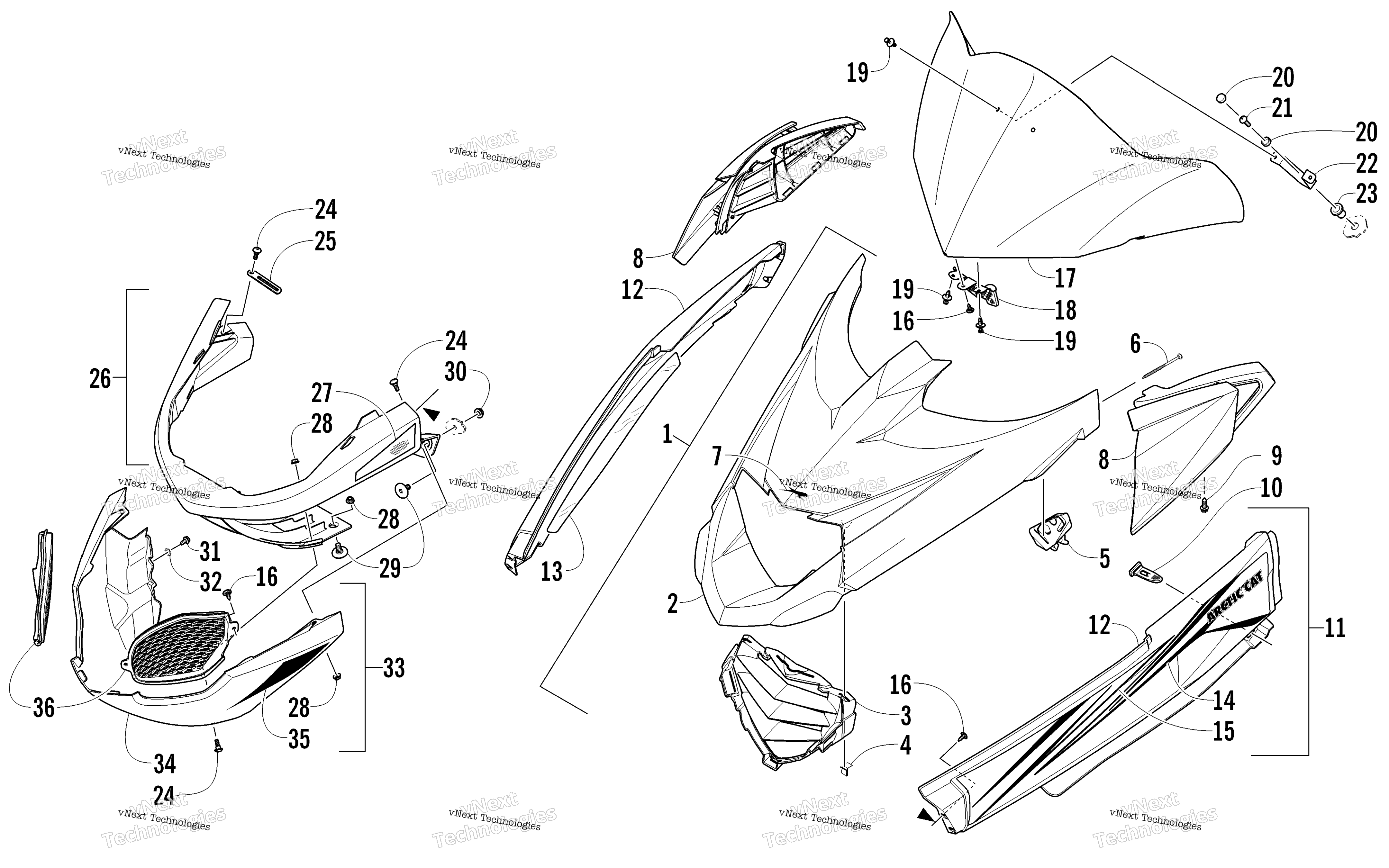

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO EXT GREEN (S2011Z1NEBUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-7) art. 3718-048
По запросу
2
Hood (inc. 3-6) art. 7800-520
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, AirCat - Chrome art. 8611-267
По запросу
8
Bezel, Intake - Right Black art. 6606-230
По запросу
8
Решетка art. 6606-231
По запросу
9
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
10
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
11
Spar, Front - w/Decals - Right - Black (inc. 12-15) art. 3718-046
По запросу
11
Spar, Front - w/Decals - Left - Black (inc. 12 and 14-15) art. 3718-047
По запросу
12
Spar, Front - w/o Decals - Right - Black art. 4706-610
По запросу
12
Spar, Front - w/o Decals - Left - Black art. 4706-611
По запросу
13
Foil, Spar - Right art. 4606-934
По запросу
14
Decal, Front Spar - Rear - Left art. 9611-223
По запросу
14
Decal, Front Spar - Rear - Right art. 9611-222
По запросу
15
Decal, Front Spar - Forward - Left art. 9611-221
По запросу
15
Decal, Front Spar - Forward - Right art. 9611-220
По запросу
16
Винт-саморез Arctic Cat art. 1623-129
По запросу
17
WINDSHIELD,TURBO-MID TINT-W\HOLES art. 6606-274
По запросу
18
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
21
Винт Arctic Cat art. 0623-121
от 578 ₽
22
Крепление ветрового стекла Arctic Cat 5706-011 art. 5639-518
По запросу
23
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
24
Болт Arctic Cat art. 0423-355
По запросу
25
Зажим Arctic Cat art. 1623-984
По запросу
26
Bumper, Front White (inc. 27) art. 3718-001
По запросу
27
Decal, Reflector - Left - Amber art. 9611-385
По запросу
27
Decal, Reflector - Right - Amber art. 9611-384
По запросу
28
Гайка Arctic Cat art. 8427-602
от 116 ₽
29
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
30
Гайка Arctic Cat art. 8424-602
от 110 ₽
31
Болт Arctic Cat art. 0623-966
от 168 ₽
32
Шайба Arctic Cat art. 8053-242
По запросу
33
Fascia, Bumper - w/Decals - Lower - White (inc. 34-35) art. 3718-045
По запросу
34
Fascia, Bumper - Lower White art. 4706-965
По запросу
35
Decal, Bumper - Right art. 9611-160
По запросу
35
Decal, Bumper - Left art. 9611-161
По запросу
36
Vent, Bumper - Right - Black art. 4606-604
По запросу
36
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
