модель 2011 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR GREEN (S2011Z1NTSUSG)

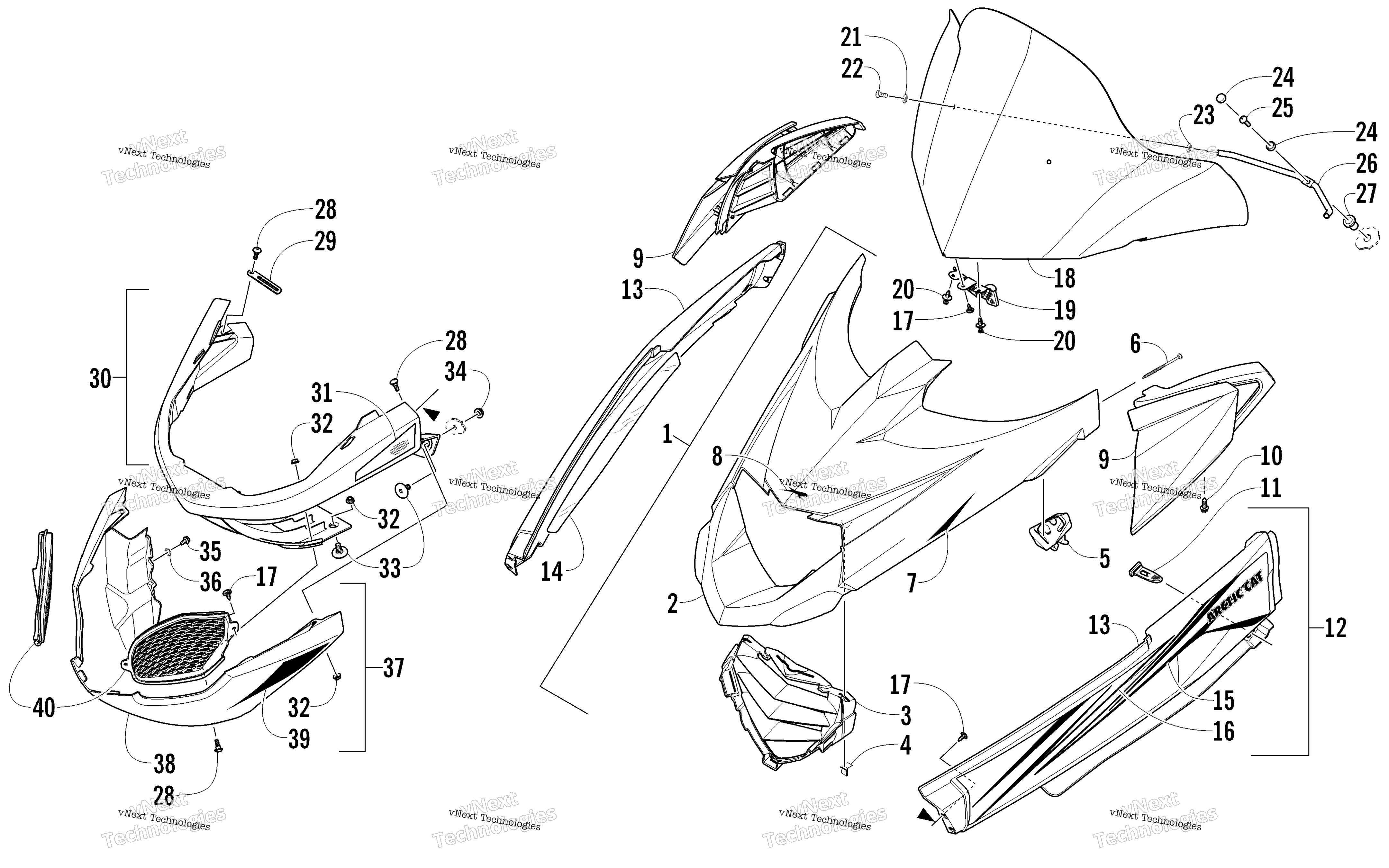

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO LXR GREEN (S2011Z1NTSUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-8) art. 2718-961
По запросу
2
Hood w/o Decals - Green (inc. 3-6) art. 7800-754
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Right art. 9611-174
По запросу
7
Decal, Hood - Left art. 9611-175
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Bezel, Intake - Right Green art. 6606-232
По запросу
9
Bezel, Intake - Left Green art. 6606-233
По запросу
9
Bezel, Intake - Right Black art. 6606-230
По запросу
9
Решетка art. 6606-231
По запросу
10
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
11
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
12
Spar, Front - w/Decals - Left - Black (inc. 13 and 15-16) art. 2718-947
По запросу
12
Spar, Front - w/Decals - Right - Black (inc. 13-16) art. 2718-972
По запросу
13
Spar, Front - w/o Decals - Left - Black art. 4706-611
По запросу
13
Spar, Front - w/o Decals - Right - Black art. 4706-610
По запросу
14
Foil, Spar - Right art. 4606-934
По запросу
15
Decal, Front Spar - Rear - Left art. 9611-159
По запросу
15
Decal, Front Spar - Rear - Right art. 9611-158
По запросу
16
Decal, Front Spar - Forward - Left art. 9611-157
По запросу
16
Decal, Front Spar - Forward - Right art. 9611-156
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Windshield art. 6606-255
По запросу
19
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Шайба - крепеж стекла 8х19х3 Arctic Cat art. 1623-837
от 882 ₽
22
Screw, Machine art. 1623-842
По запросу
23
Шайба Arctic Cat art. 8050-242
По запросу
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Винт Arctic Cat art. 0623-121
от 578 ₽
26
Support, Windshield art. 4706-805
По запросу
27
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
28
Болт Arctic Cat art. 0423-355
По запросу
29
Зажим Arctic Cat art. 1623-984
По запросу
30
Bumper, Front Green (inc. 31) art. 2718-772
По запросу
31
Decal, Reflector - Left - Amber art. 9611-385
По запросу
31
Decal, Reflector - Right - Amber art. 9611-384
По запросу
32
Гайка Arctic Cat art. 8427-602
от 116 ₽
33
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
34
Гайка Arctic Cat art. 8424-602
от 110 ₽
35
Болт Arctic Cat art. 0623-966
от 168 ₽
36
Шайба Arctic Cat art. 8053-242
По запросу
37
Fascia, Bumper - Lower - w/Decals - Green (inc. 38-39) art. 2718-943
По запросу
38
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
39
Decal, Bumper - Right art. 9611-160
По запросу
39
Decal, Bumper - Left art. 9611-161
По запросу
40
Vent, Bumper - Right - Black art. 4606-604
По запросу
40
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
