модель 2011 года
- Модель Z1 Turbo
- Код модели Z1 TURBO SNO PRO ORANGE (S2011Z1NTPUSO)

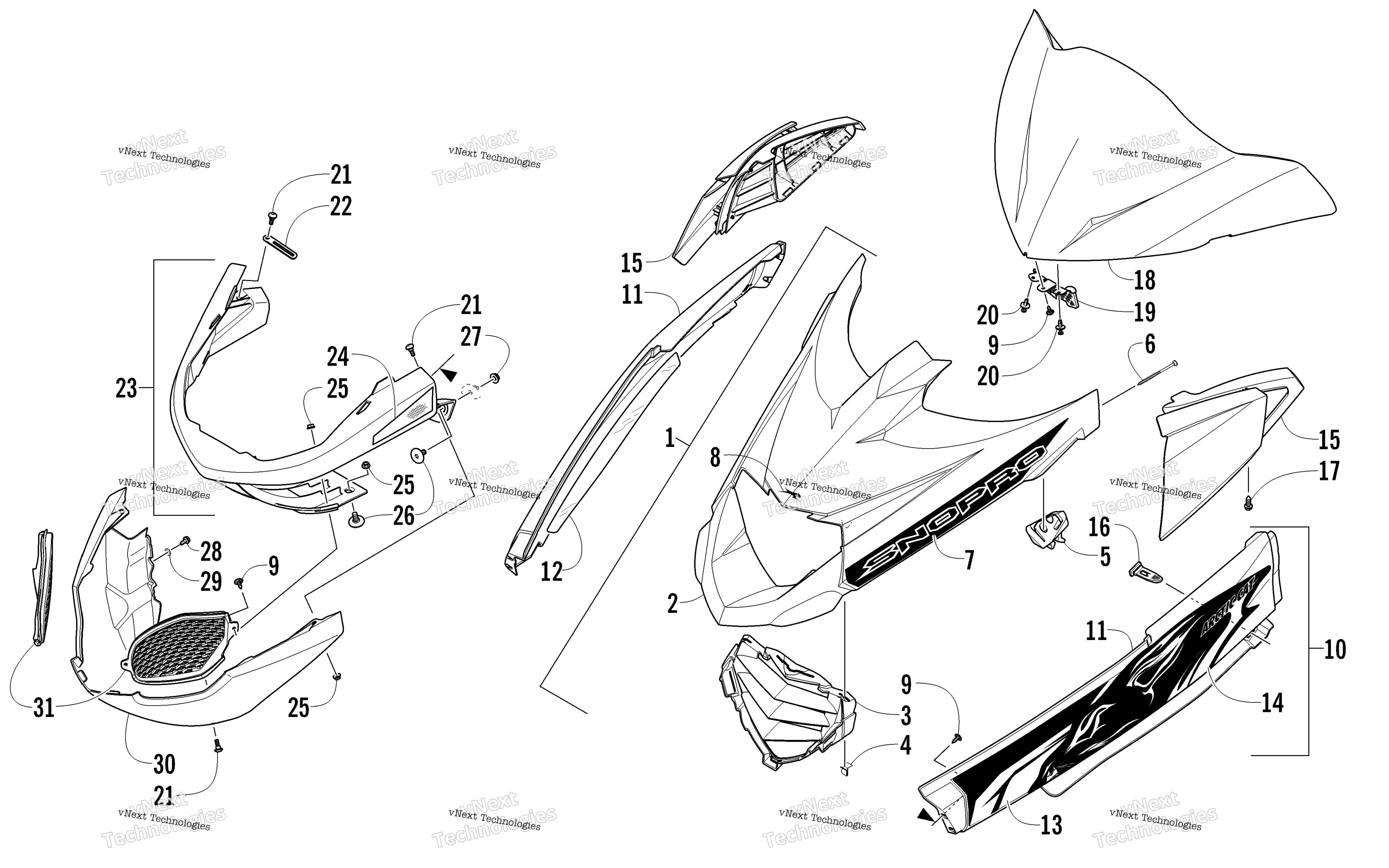

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO SNO PRO ORANGE (S2011Z1NTPUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-8) art. 2718-999
По запросу
2
LID, HOOD-ORN PTD CLEAR-TURBO-MFG ASSY (inc. 3-6) art. 7800-522
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Right art. 9611-184
По запросу
7
Decal, Hood - Left art. 9611-185
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Spar, Front - w/Decals - Left - Black (Orange) (inc. 11 and 13-14) art. 2718-941
По запросу
10
Spar, Front - w/Decals - Right - Black (Orange) (inc. 11-14) art. 2718-940
По запросу
11
Spar, Front - w/o Decals - Left - Black art. 4706-611
По запросу
11
Spar, Front - w/o Decals - Right - Black art. 4706-610
По запросу
12
Foil, Spar - Right art. 4606-934
По запросу
13
Decal, Front Spar - Forward - Right art. 9611-086
По запросу
13
Decal, Front Spar - Forward - Left art. 9611-087
По запросу
14
Decal, Front Spar - Rear - Left art. 9611-089
По запросу
14
Decal, Front Spar - Rear - Right art. 9611-088
По запросу
15
Bezel, Intake - Right Orange art. 6606-234
По запросу
15
Bezel, Intake - Left Orange art. 6606-235
По запросу
16
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
17
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
18
Стекло ветровое низкое черное Arctic Cat Z1 Turbo 09-13 art. 6606-024
от 22 869 ₽
19
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Болт Arctic Cat art. 0423-355
По запросу
22
Зажим Arctic Cat art. 1623-984
По запросу
23
Bumper, Front Orange (inc. 24) art. 2718-969
По запросу
24
Decal, Reflector - Right - Amber art. 9611-384
По запросу
24
Decal, Reflector - Left - Amber art. 9611-385
По запросу
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
27
Гайка Arctic Cat art. 8424-602
от 110 ₽
28
Болт Arctic Cat art. 0623-966
от 168 ₽
29
Шайба Arctic Cat art. 8053-242
По запросу
30
Нижний пластик переднего бампера , оранжевый Arctic Cat art. 5606-465
от 12 900 ₽
31
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
31
Vent, Bumper - Right - Black art. 4606-604
По запросу
