модель 2011 года
- Модель Z1
- Код модели Z1 LXR GREEN (S2011Z1NLXUSG)

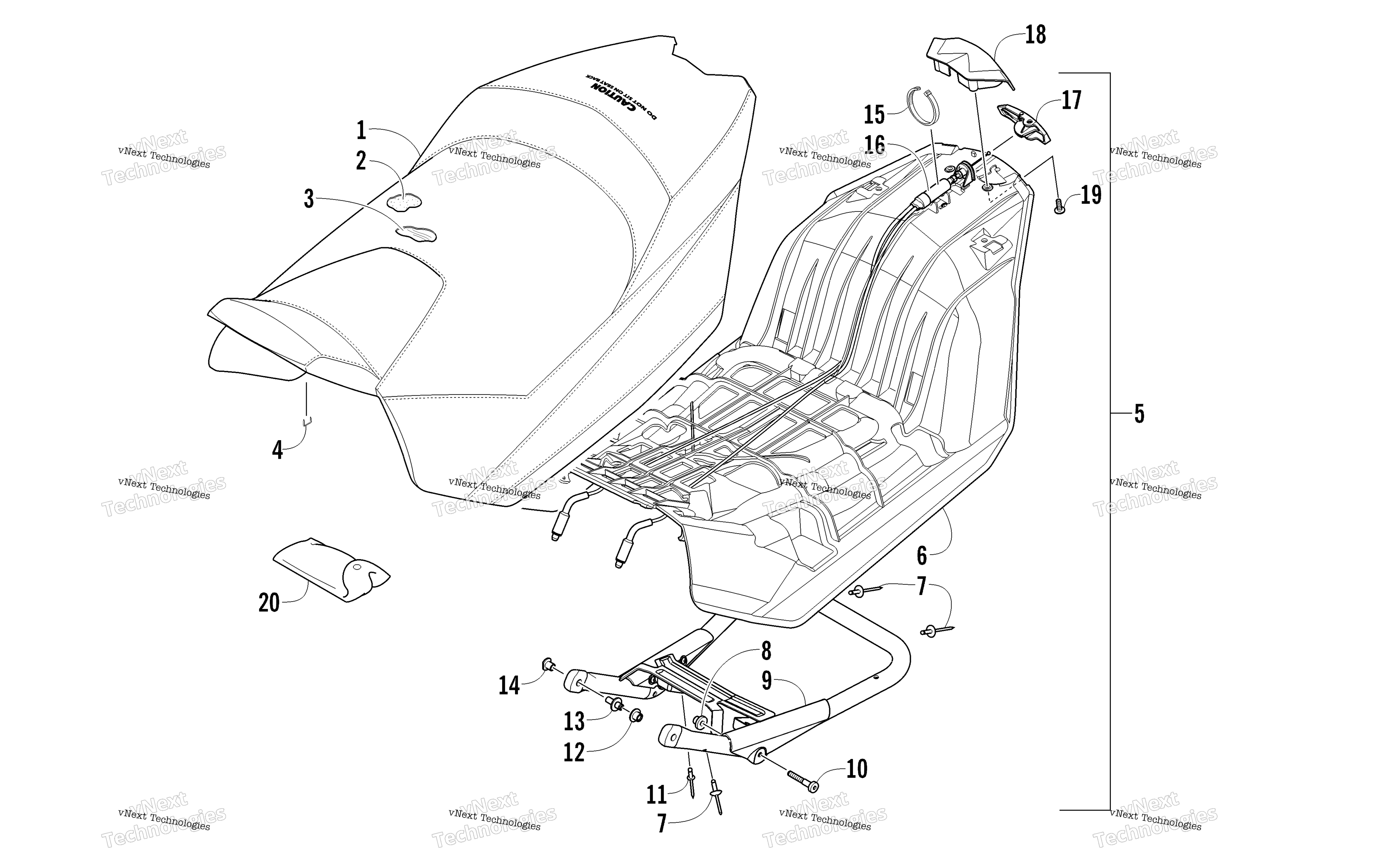

Схема сиденья Assembly для Z1 LXR GREEN (S2011Z1NLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly Green art. 4706-923
По запросу
1
Cover, Seat Green art. 4706-922
По запросу
2
Foam, Seat art. 0617-570
По запросу
3
Pad, Seat Heater art. 0609-869
По запросу
4
Staple art. 0624-528
По запросу
5
Seat-Base - Assembly (inc. 6-17) art. 5706-010
По запросу
6
Seat-Base art. 5606-591
По запросу
7
Rivet art. 8061-688
По запросу
8
Втулка сиденья Arctic Cat art. 1623-524
от 473 ₽
9
Frame, Seat art. 3706-886
По запросу
10
Pin, Slide - Bottom art. 4606-338
По запросу
11
Rivet art. 1623-130
По запросу
12
Втулка Arctic Cat art. 1623-525
от 420 ₽
13
Pin, Slide - Top art. 4606-339
По запросу
14
Nut, Slide Pin art. 1623-542
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Cable, Seat Adjuster art. 5606-592
По запросу
17
Lever, Seat Adjuster Cable art. 4606-380
По запросу
18
Housing, Cable - Seat Adjuster art. 4606-345
По запросу
19
Screw, Self-Tapping art. 1623-609
По запросу
20
Kit, Tool art. 4706-886
По запросу
