модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 CROSS COUNTRY GREEN (S2012ACDCCUSG)

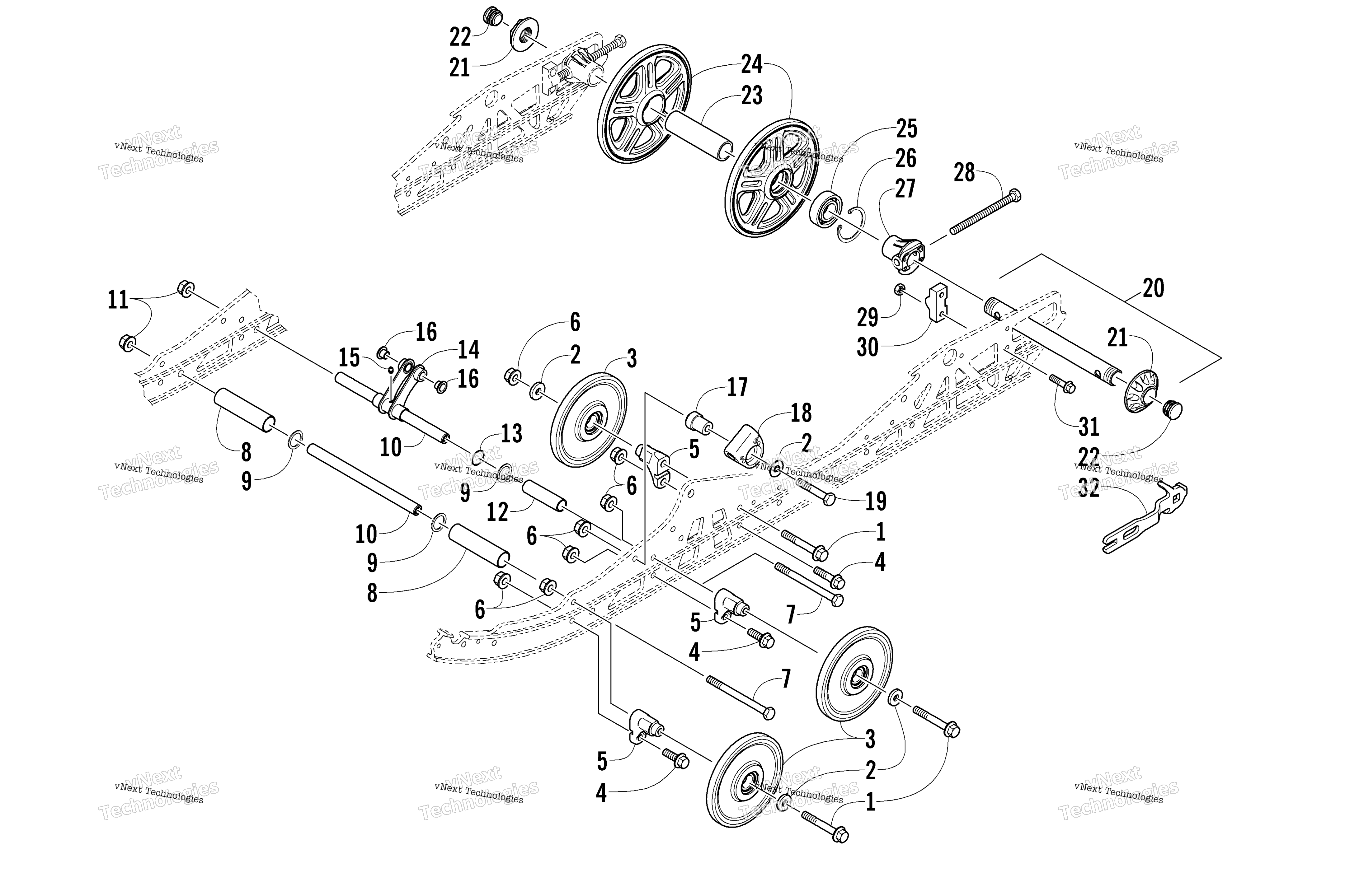

Схема Idler колесо узла для SNO PRO 600 CROSS COUNTRY GREEN (S2012ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8408-880
от 326 ₽
2
Шайба Arctic Cat art. 8450-133
от 116 ₽
3
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
4
Screw, Cap art. 8408-830
По запросу
5
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
7
Болт Arctic Cat art. 1423-431
По запросу
8
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
9
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
10
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
11
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
12
Spacer art. 3604-581
По запросу
13
O-Ring art. 2604-698
По запросу
14
Pivot, Shock (inc. 15-16) art. 2704-208
По запросу
15
Fitting, Grease art. 9916-963
По запросу
16
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
17
Block, Slide art. 3604-204
По запросу
18
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
19
Screw, Cap art. 8408-850
По запросу
20
Axle, Rear - w/Nut - Assembly - Left (inc. 21) art. 1704-891
По запросу
21
Nut, Axle art. 2604-914
По запросу
22
Заглушка Arctic Cat art. 3606-799
от 258 ₽
23
Spacer art. 2604-115
По запросу
24
Wheel, Idler (inc. 25-26) art. 3604-185
По запросу
25
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
26
Ring, Retaining art. 1623-622
По запросу
27
Bushing, Adjuster art. 4604-087
По запросу
28
Screw, Cap art. 0124-310
По запросу
29
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
30
Adjuster, Track art. 1704-379
По запросу
31
Screw, Cap art. 1623-539
По запросу
32
Tool, Axle Nut art. 0644-558
По запросу
