модель 2012 года
- Модель Bearcat Z1
- Код модели BEARCAT Z1 XT BLUE (S2012BCNWTUSL)

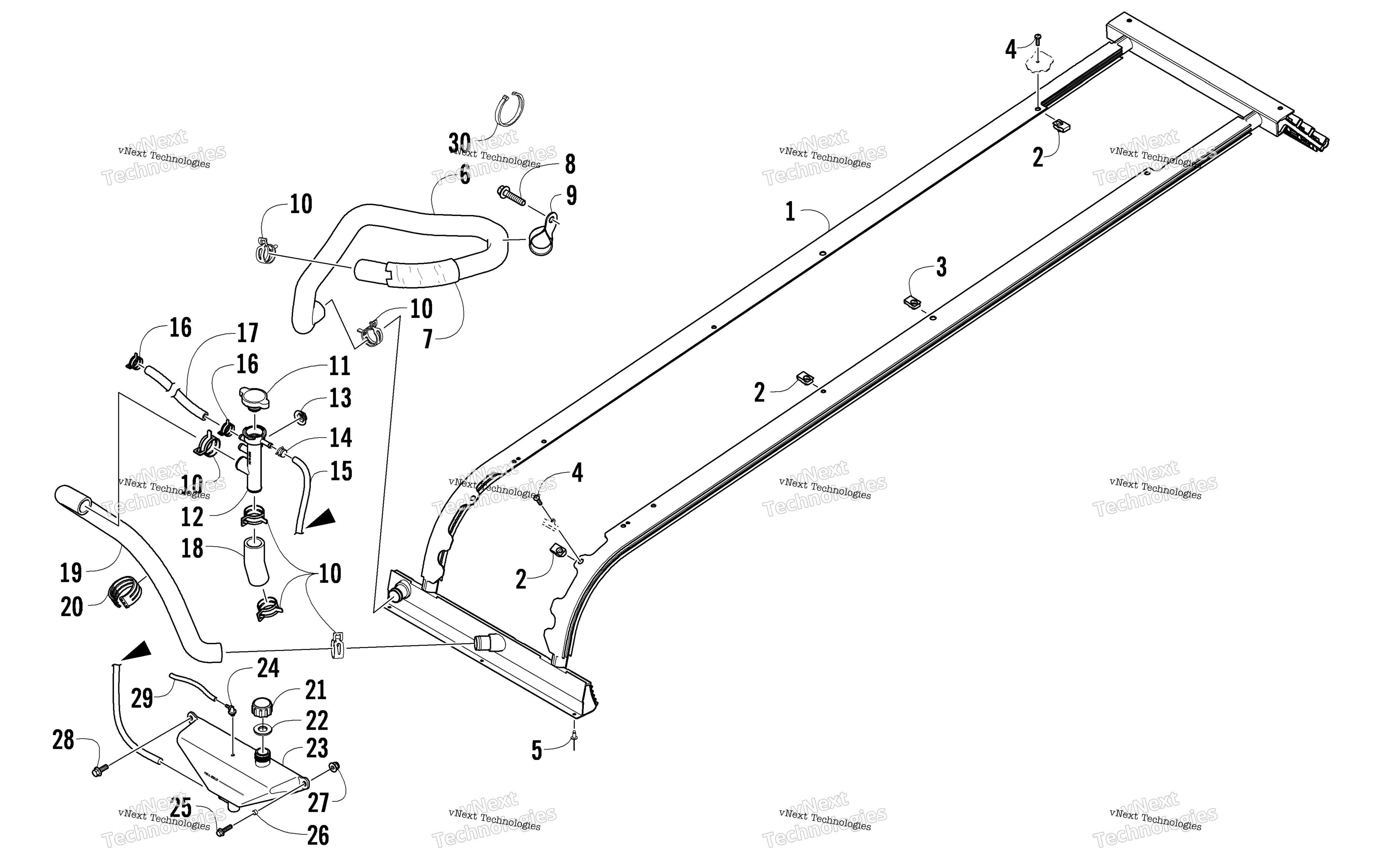

Схема системы охлаждения Assembly для BEARCAT Z1 XT BLUE (S2012BCNWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Верх радиатора Arctic Cat art. 4706-111
По запросу
2
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Патрубок радиатора Arctic Cat art. 0610-757
от 2 510 ₽
7
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
8
Screw, Cap art. 8408-020
По запросу
9
Bracket, Coolant Hose art. 4606-388
По запросу
10
Хомут Arctic Cat art. 1623-322
от 788 ₽
11
Cap art. 2606-284
По запросу
12
Neck, Filler art. 1670-998
По запросу
13
Гайка art. 0423-357
По запросу
14
Clamp, Hose art. 1623-351
По запросу
15
Hose - Green - 100 ft art. 0610-693
По запросу
15
Трубка зеленая Arctic Cat art. 0610-692
По запросу
16
Хомут Arctic Cat art. 1623-278
от 263 ₽
17
Hose, Coolant - Bypass art. 0610-789
По запросу
18
Hose, Coolant - Coolant Tank/Engine art. 0610-753
По запросу
19
Hose, Coolant - Heat Exchanger art. 0610-784
По запросу
20
Tie, Cable - Triple art. 0623-540
По запросу
21
Cap, Coolant Tank art. 0670-035
от 253 ₽
22
Gasket art. 1623-834
По запросу
23
Расширительный бачок Arctic Cat art. 0713-119
По запросу
24
Fitting, Vent art. 2670-132
По запросу
25
Болт Arctic Cat art. 8408-625
от 116 ₽
26
Spacer art. 5606-560
По запросу
27
Гайка Arctic Cat art. 8427-602
от 116 ₽
28
Screw, Cap art. 8408-630
По запросу
29
Hose, Vent - 25 ft art. 0610-010
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
