модель 2012 года
- Модель Bearcat Z1
- Код модели BEARCAT Z1 XT LTD CRIMSON RED (S2012BCNWLUSR)

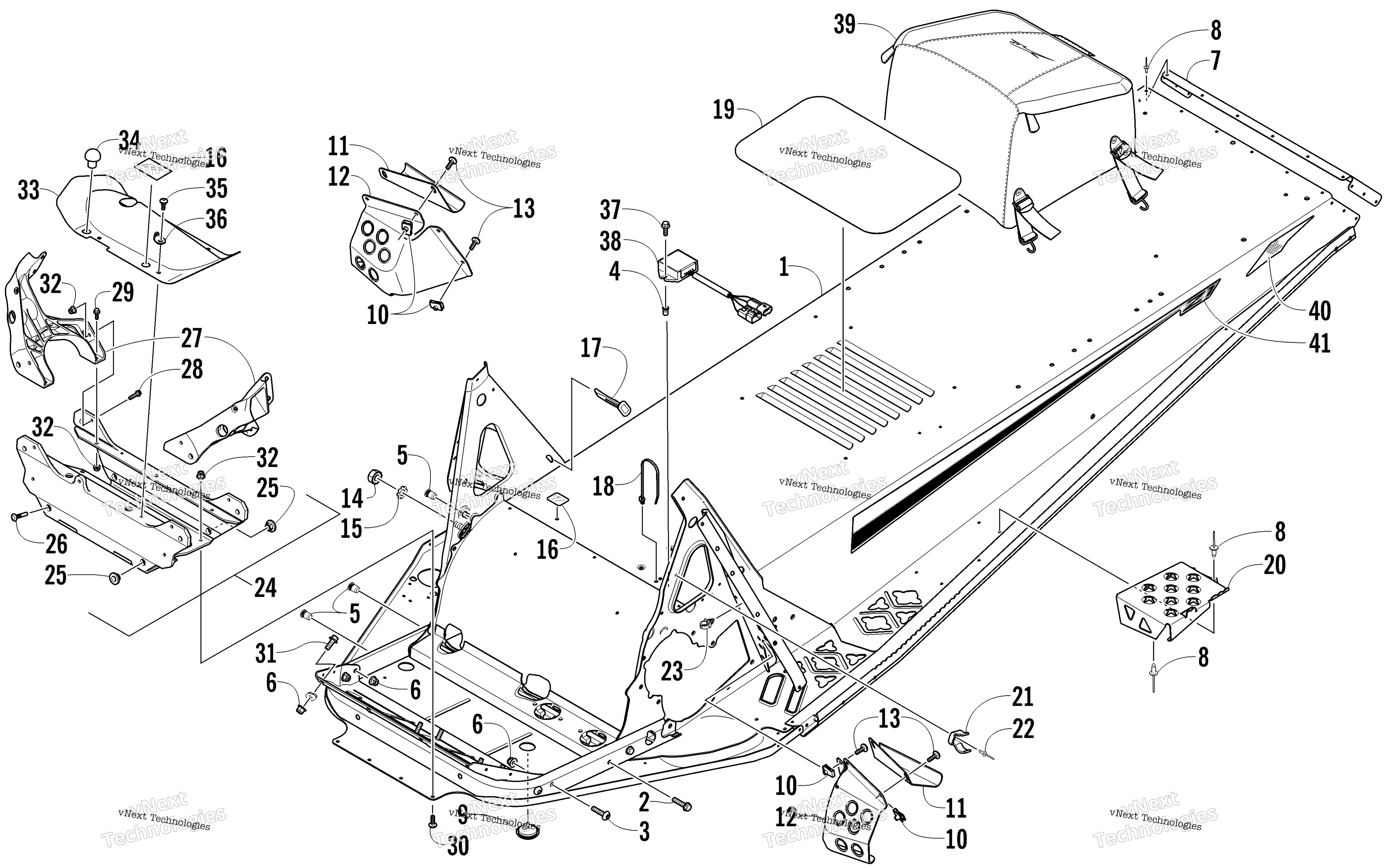

Схема шасси Assembly для BEARCAT Z1 XT LTD CRIMSON RED (S2012BCNWLUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly - Black (inc. 2-5 and four No. 6) art. 1707-630
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
5
Insert art. 0423-391
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
End Cap, Tunnel - Black art. 5706-041
По запросу
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Пробка Arctic Cat art. 1623-625
от 221 ₽
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Bracket, Toe Hook - Left - Black art. 3706-505
По запросу
11
Bracket, Toe Hook - Right - Black art. 3706-504
По запросу
12
Shield, Toe - Left - Black art. 3706-503
По запросу
12
Shield, Toe - Right - Black art. 3706-502
По запросу
13
Screw, Machine art. 8471-616
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Washer, Lock art. 8053-212
По запросу
16
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
17
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
17
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
18
Tie, Cable - Push Mount art. 0623-677
По запросу
19
Mat, Rack art. 5606-514
По запросу
20
Footrest, Passenger - Right - Black art. 4706-470
По запросу
20
Footrest, Passenger - Left - Black art. 4706-471
По запросу
21
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
22
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
23
Clip, Routing Optional art. 0623-101
По запросу
24
Bracket, Mounting - Front Suspension (inc. 25-26) art. 1707-170
По запросу
25
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
26
Bolt, Ribbed art. 1623-443
По запросу
27
Frame, Mounting - Shock - Left art. 0607-807
По запросу
27
Frame, Mounting - Shock - Right art. 0607-806
По запросу
28
Болт Arctic Cat art. 8408-625
от 116 ₽
29
Болт Arctic Cat art. 8408-620
от 190 ₽
30
Болт Arctic Cat art. 8476-620
По запросу
31
Болт Arctic Cat art. 8408-820
от 110 ₽
32
Гайка Arctic Cat art. 8427-602
от 116 ₽
33
Close-Off, Front End art. 4706-300
По запросу
34
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
35
Винт Arctic Cat art. 8476-616
По запросу
36
Bracket, Retaining art. 4606-770
По запросу
37
Screw, Cap art. 8408-516
По запросу
38
Реле регулятор Arctic Cat art. 0630-255
от 10 730 ₽
39
Saddlebag art. 6606-252
По запросу
40
Decal, Reflector - Right - Red art. 6611-688
По запросу
40
Decal, Reflector - Left - Red art. 6611-689
По запросу
41
Decal, Tunnel - Right art. 9611-458
По запросу
41
Decal, Tunnel - Left art. 9611-459
По запросу
