модель 2012 года
- Модель F 1100 Turbo
- Код модели F 1100 TURBO LXR BLACK (S2012F1NTSUSB)

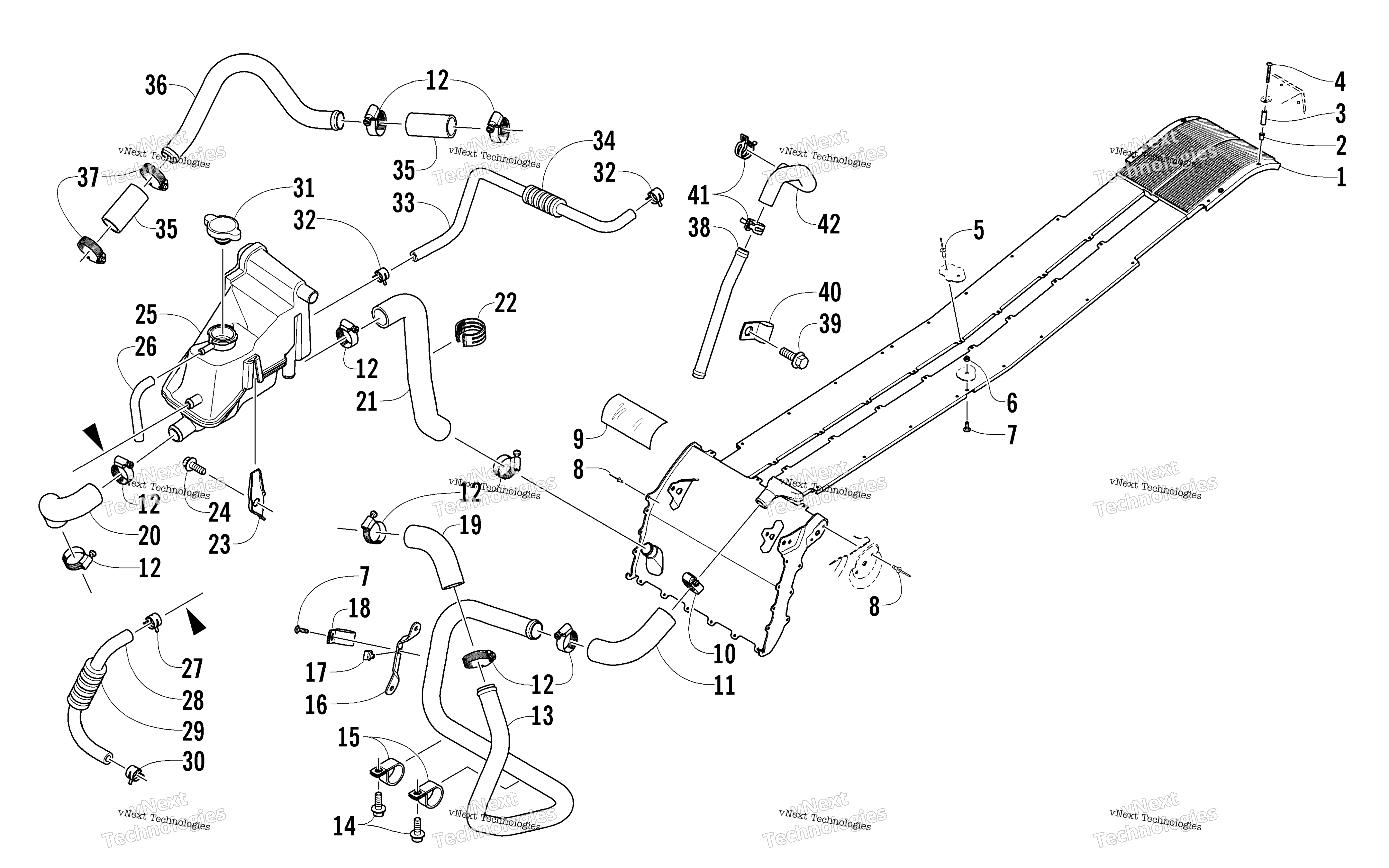

Схема системы охлаждения Assembly для F 1100 TURBO LXR BLACK (S2012F1NTSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat (inc. 2) art. 0713-051
По запросу
2
Гайка потайная Arctic Cat art. 1623-562
от 420 ₽
3
Spacer art. 0613-052
По запросу
4
Болт Arctic Cat art. 8017-406
от 168 ₽
5
Rivet art. 8060-682
По запросу
6
Nut, Lock art. 8422-502
По запросу
7
Screw, Machine art. 8476-516
По запросу
8
Заклепка Arctic Cat art. 8060-686
от 116 ₽
9
Foil, Protective art. 0619-206
По запросу
10
Хомут Arctic Cat art. 1623-981
от 578 ₽
11
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
12
Clamp, Hose art. 1623-230
По запросу
13
Tube, Coolant - Engine/Heat Exchanger art. 0613-050
По запросу
14
Screw, Cap art. 8409-017
По запросу
15
Clamp, Routing art. 1623-916
По запросу
16
Bracket, Mounting - Coolant Tube art. 0608-668
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Clamp, Tube-1" art. 0423-044
По запросу
19
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
20
Hose, Coolant - Engine/Coolant-Oil Separator Tank art. 0610-849
По запросу
21
Hose, Coolant - Heat Exchanger/Coolant-Oil Separator Tank art. 0610-842
По запросу
22
Tie, Cable - Triple art. 0623-540
По запросу
23
Bracket, Mounting - Coolant-Oil Separator Tank art. 0613-048
По запросу
24
Screw, Cap art. 8408-026
По запросу
25
Tank, Coolant-Oil Separator - Assembly art. 0613-040
По запросу
26
Hose, Gasline art. 0610-818
По запросу
27
Clamp, Hose art. 1623-973
По запросу
28
Hose, Coolant art. 0610-845
По запросу
29
Conduit, High Temp art. 1619-356
По запросу
30
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
31
Cap art. 2606-284
По запросу
32
Хомут Arctic Cat art. 1623-278
от 263 ₽
33
Hose, Coolant - Coolant-Oil Separator Tank/Throttle Body art. 0610-841
По запросу
34
Conduit, Flexible - 5 ft art. 0619-776
По запросу
35
Hose art. 0610-840
По запросу
36
Tube, Coolant - Cylinder Head/Pump art. 0613-049
По запросу
37
Clamp, Hose art. 3007-857
По запросу
38
Tube, Coolant art. 0613-051
По запросу
39
Screw, Cap art. 3007-825
По запросу
40
Clamp, Routing art. 1623-924
По запросу
41
Clamp, Hose art. 1623-285
По запросу
42
Hose, Coolant art. 0610-867
По запросу
