модель 2012 года
- Модель F 1100 Turbo
- Код модели F 1100 TURBO SNO PRO LTD WHITE (S2012F1NLEUSW)

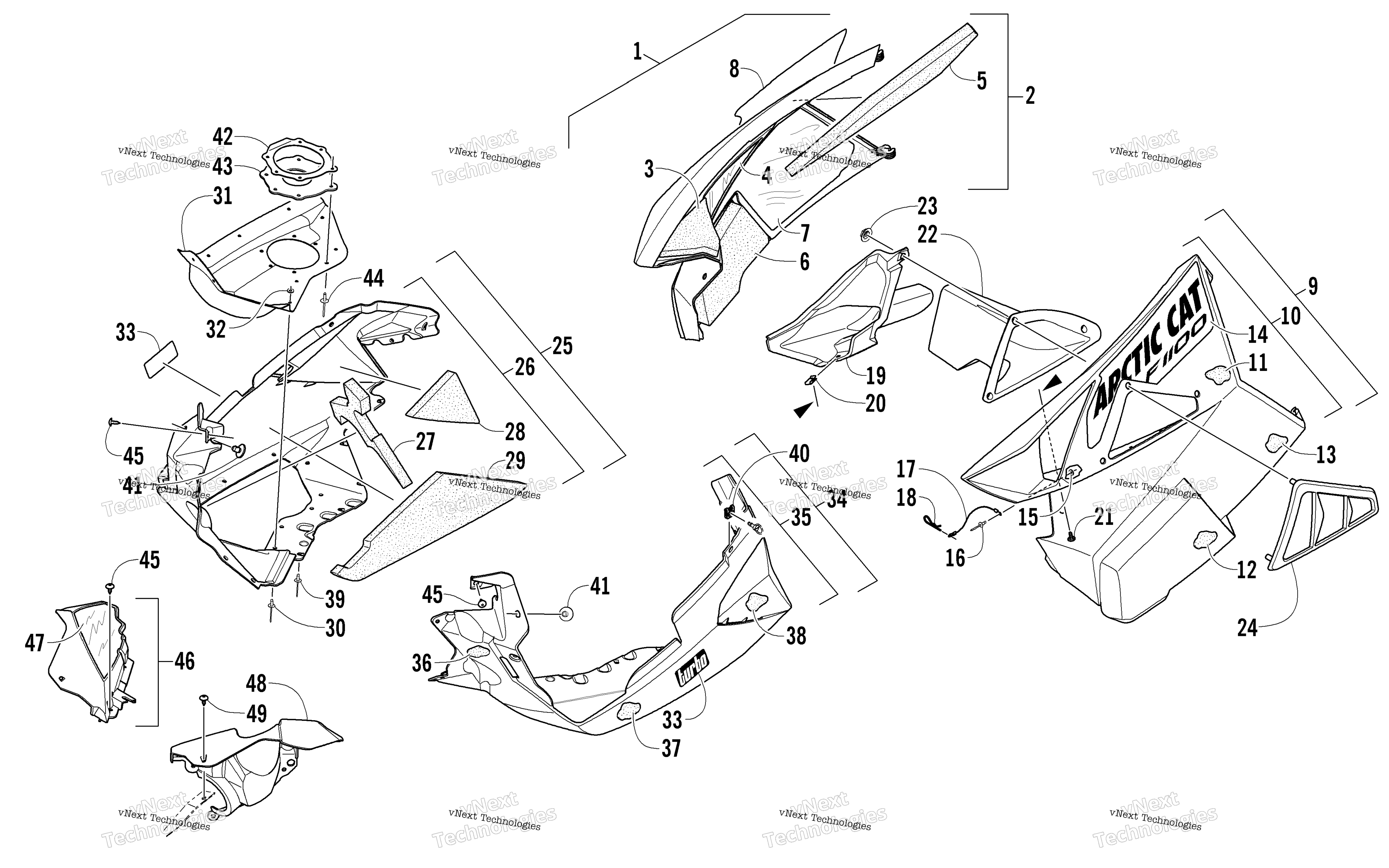

Схема Skid Plate и Side панель узла для F 1100 TURBO SNO PRO LTD WHITE (S2012F1NLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - White (inc. 2-8) art. 3718-248
По запросу
2
Panel, Side - Right - w/o Decals - White (inc. 3-7) art. 3718-246
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper Front - Right art. 9611-620
По запросу
9
Panel, Side - Left - w/Decals - White (inc. 10-14) art. 3718-275
По запросу
10
Panel, Side - Left - w/o Decals - White (inc. 11-13) art. 3718-295
По запросу
11
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
13
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
14
Decal, Side Panel - Upper Front - Left art. 9611-659
По запросу
15
Washer art. 8050-127
По запросу
16
Rivet art. 8060-486
По запросу
17
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
18
Clip, Hairpin art. 0605-283
По запросу
19
Duct, Air - Clutch art. 2602-457
По запросу
20
Clip, U-Nut art. 1623-030
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Duct, Heat art. 0708-596
По запросу
23
Гайка Arctic Cat art. 1623-469
По запросу
24
Vent, Heat Duct art. 0608-648
По запросу
25
Plate, Skid - Right - w/Decals - White (inc. 26-32 and one No. 33) art. 3718-256
По запросу
26
Plate, Skid - Right - w/o Decals - White (inc. 27-32) art. 3718-254
По запросу
27
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
28
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
29
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
30
Rivet art. 8061-688
По запросу
31
Deflector, Heat White art. 1712-723
По запросу
32
Washer art. 0123-802
от 110 ₽
33
Decal, "Turbo" art. 9611-611
По запросу
34
Plate, Skid - Left - w/Decals - White (inc. 35-38 and one No. 33) art. 3718-255
По запросу
35
Plate, Skid - Left - w/o Decals - White (inc. 36-38) art. 3718-255
По запросу
36
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
37
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
38
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
39
Заклепка Arctic Cat art. 8061-708
от 168 ₽
40
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
41
Pin, Retaining art. 6606-592
По запросу
42
Plate, Exhaust Outlet art. 2612-685
По запросу
43
Seal, Exhaust Outlet art. 2612-669
По запросу
44
Rivet, Blind art. 8060-488
По запросу
45
Винт-саморез Arctic Cat art. 1623-129
По запросу
46
Fascia, Front - Right - Black (inc. 47) art. 3718-302
По запросу
47
Foil, Protective art. 6606-404
По запросу
48
Fascia, Front - Left - Black art. 6606-351
По запросу
49
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
