модель 2012 года
- Модель F 1100
- Код модели F 1100 LXR GREEN (S2012F1NLXUSG)

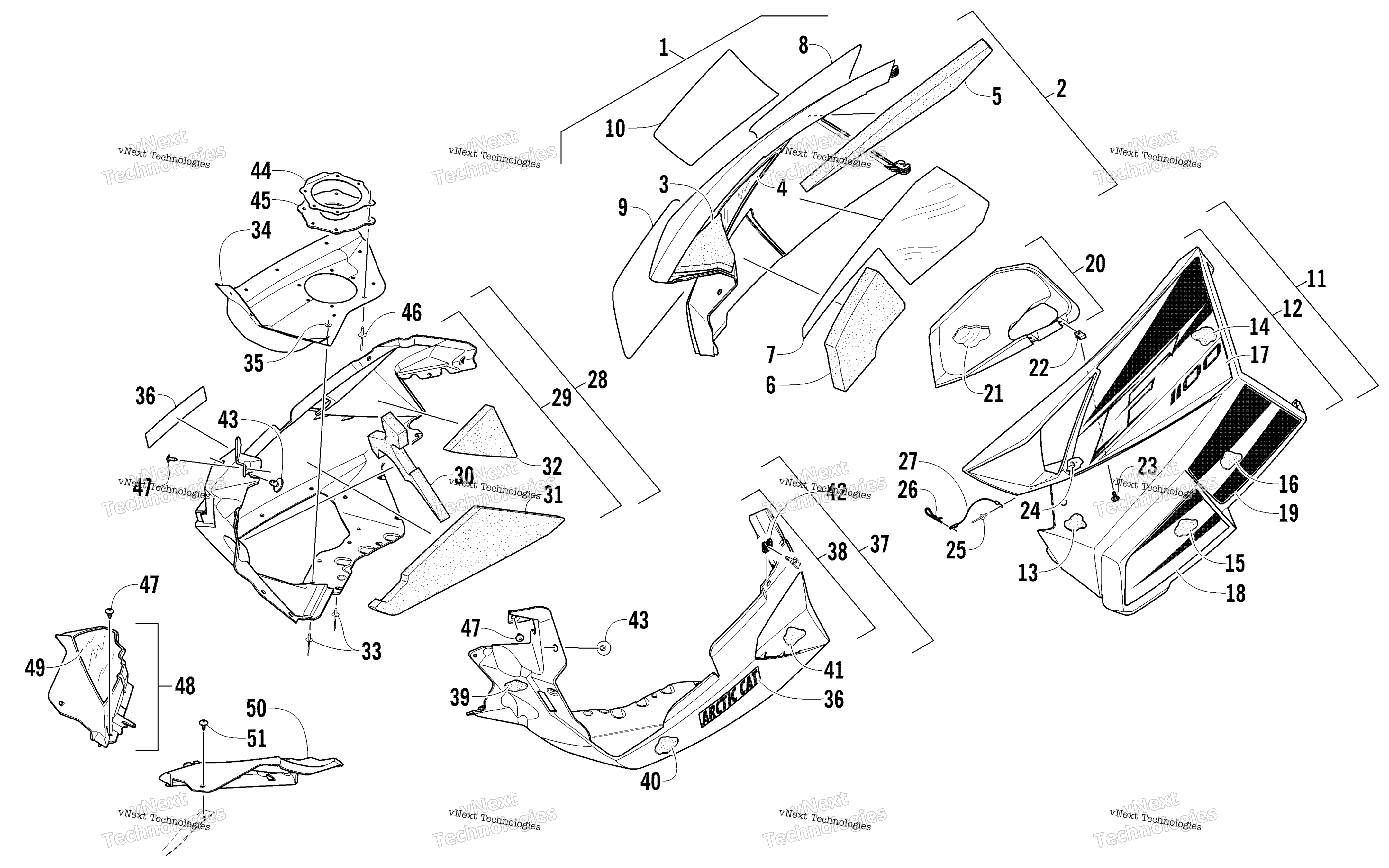

Схема Skid Plate и Side панель узла для F 1100 LXR GREEN (S2012F1NLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-10) art. 3718-190
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper Front - Right art. 9611-522
По запросу
9
Decal, Side Panel - Lower Front - Right art. 9611-566
По запросу
10
Decal, Side Panel - Lower Rear - Right art. 9611-564
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-19) art. 3718-191
По запросу
12
Panel, Side w/o Decals - Left - Black (inc. 13-16) art. 4718-101
По запросу
13
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
17
Decal, Side Panel - Upper Front - Left art. 9611-523
По запросу
18
Decal, Side Panel - Lower Front - Left art. 9611-567
По запросу
19
Decal, Side Panel - Lower Rear - Left art. 9611-565
По запросу
20
Duct, Air - Clutch W/Foil (inc. 21) art. 1702-279
По запросу
21
Foil, Protective Optional art. 6606-462
По запросу
22
Clip, U-Nut art. 1623-030
По запросу
23
Винт Arctic Cat art. 2623-164
от 368 ₽
24
Washer art. 8050-127
По запросу
25
Rivet art. 8060-486
По запросу
26
Clip, Hairpin art. 0605-283
По запросу
27
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
28
Plate, Skid - Right - w/Decals - Black (inc. 29-35 and one No. 36) art. 3718-236
По запросу
29
Plate, Skid - Right - w/o Decals - Black (inc. 30-35) art. 3718-234
По запросу
30
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
31
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Заклепка Arctic Cat art. 8061-708
от 168 ₽
34
Термозащитный дефлектор Arctic Cat art. 1712-722
от 18 743 ₽
35
Washer art. 0123-802
от 110 ₽
36
Decal, Side Panel - Front art. 9611-517
По запросу
37
Plate, Skid - Left - w/Decals - Black (inc. 38-41 and one No. 36) art. 3718-235
По запросу
38
Plate, Skid - Left - w/o Decals - Black (inc. 39-41) art. 3718-235
По запросу
39
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
40
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
41
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
42
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
43
Pin, Retaining art. 6606-592
По запросу
44
Plate, Exhaust Outlet art. 2612-685
По запросу
45
Seal, Exhaust Outlet art. 2612-669
По запросу
46
Rivet art. 8060-508
По запросу
47
Винт-саморез Arctic Cat art. 1623-129
По запросу
48
Fascia, Front - Right - Black (inc. 49) art. 3718-302
По запросу
49
Foil, Protective art. 6606-404
По запросу
50
Fascia, Front - Left - Black art. 6606-343
По запросу
51
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
