модель 2012 года
- Модель F 1100
- Код модели F 1100 SNO PRO ANNIVERSARY BLACK (S2012F1NNAUSB)

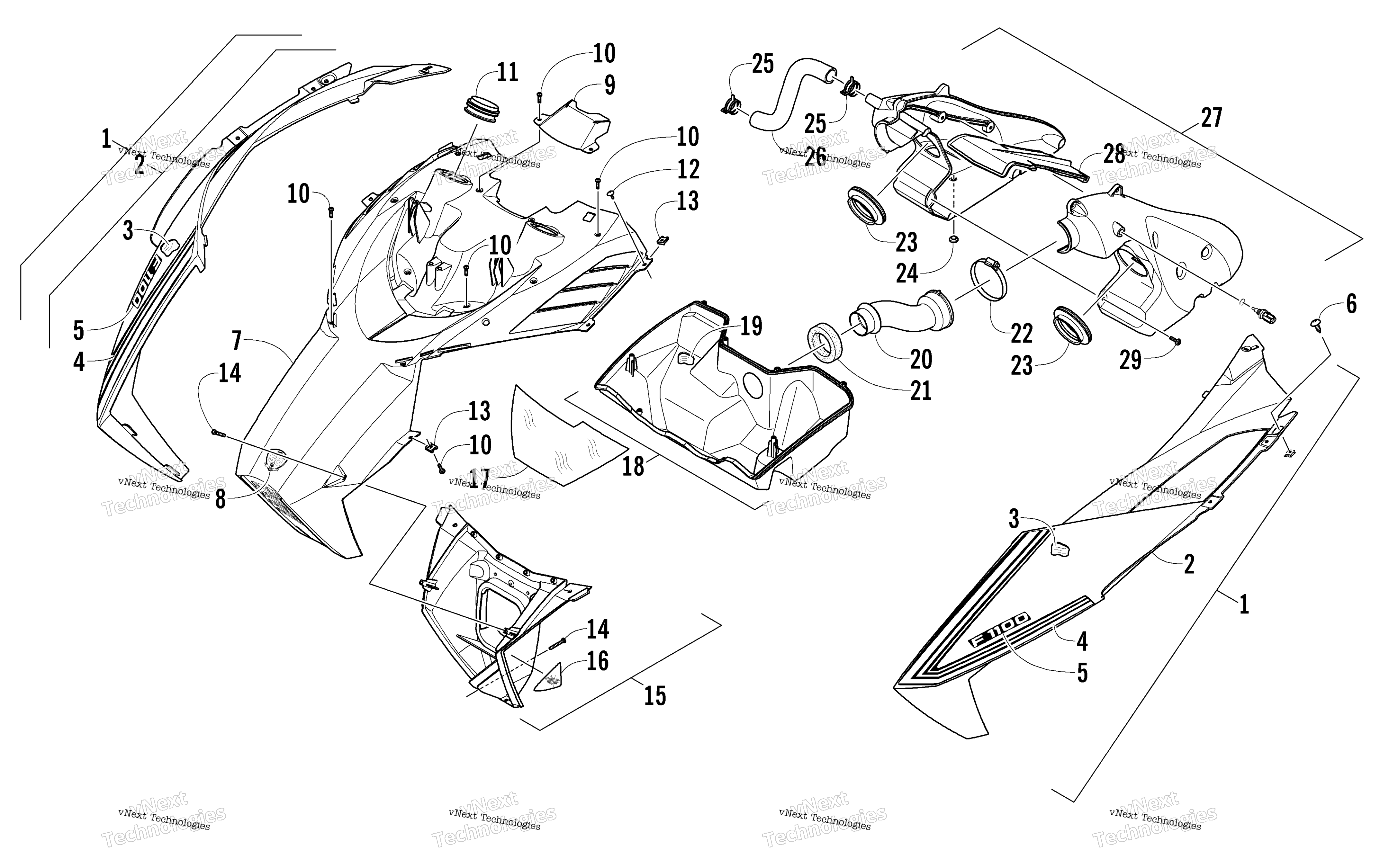

Схема капота And Air Intake Assembly для F 1100 SNO PRO ANNIVERSARY BLACK (S2012F1NNAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-5) art. 3718-239
По запросу
1
Hood w/Decals - Right - Black (inc. 2-5) art. 3718-238
По запросу
2
Hood w/Foil - Right - Black (inc. 3) art. 3718-486
По запросу
2
Hood w/o Decals - Left - Black (inc. 3) art. 3718-313
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - Forward - Left art. 9611-615
По запросу
4
Decal, Hood - Forward - Right art. 9611-614
По запросу
5
Decal, Hood - "F 1100" art. 9611-616
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Plenum, Intake - Upper art. 5706-371
По запросу
8
Эмблема "Arctic Cat 50th Anniversary" зеленая art. 9611-603
от 3 675 ₽
9
Guard, Steering Post Black art. 5706-229
По запросу
10
Screw, Self-Tapping art. 1623-933
По запросу
11
Seal art. 6606-386
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Nut, U art. 1623-939
По запросу
14
Screw, Self-Tapping art. 1623-929
По запросу
15
Plenum, Air Intake - Lower Front - w/Reflector (inc. 16) art. 5706-990
По запросу
16
Decal, Reflector - Amber art. 0621-989
По запросу
17
Foil, Protective art. 6606-421
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-372
По запросу
19
Foil, Protective art. 6606-419
По запросу
20
Duct, Intake art. 2670-164
По запросу
21
Seal art. 0617-644
По запросу
22
Clamp, Hose art. 0423-018
По запросу
23
Boot, Throttle Body art. 2670-161
По запросу
24
BUMPER,SEAT art. 0406-877
По запросу
25
Clamp, Hose art. 1623-291
По запросу
26
Hose, Breather art. 0610-852
По запросу
27
Silencer, Air - Assembly (inc. 28-29) art. 2670-160
По запросу
28
Baffle, Air Silencer art. 2670-183
По запросу
29
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
