модель 2012 года
- Модель Firecat 500
- Код модели F5 LXR GREEN (S2012F5CLXUSG)

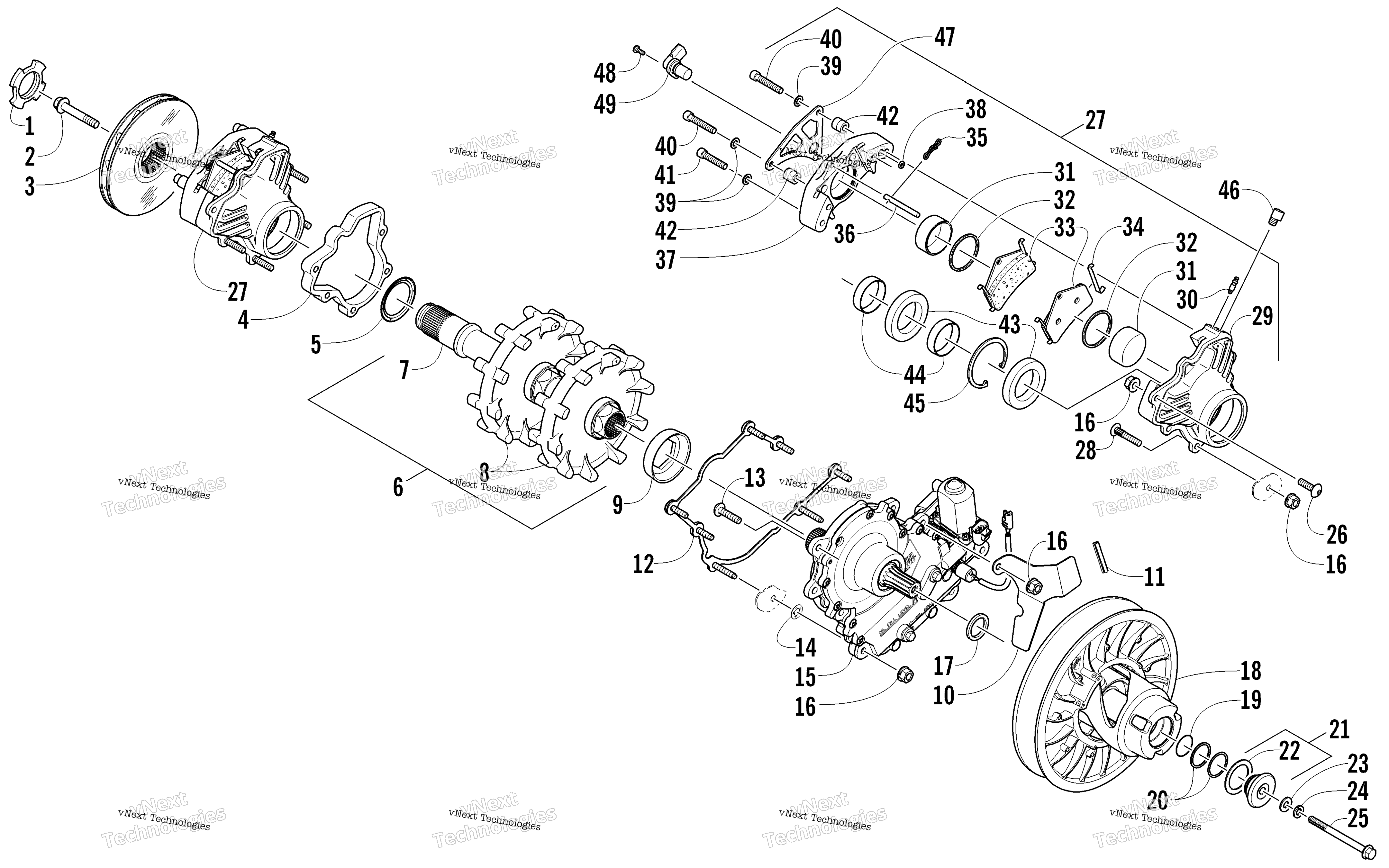

Схема привода Train Shaft And Brake Assemblies для F5 LXR GREEN (S2012F5CLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 1602-957
По запросу
2
Болт 7/16-14X1 3/4 GR8 W/2353 art. 1623-461
По запросу
3
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
4
Spacer, Brake Caliper art. 1602-480
По запросу
5
Защитное кольцо подшипника Arctic Cat art. 2602-076
от 1 491 ₽
6
Track, Drive, Assembly (ACT) (inc. 7-8) art. 0728-181
По запросу
7
Shaft, Drive w/Retainer - Assembly art. 0702-880
По запросу
8
Звездочка привода гусеницы Arctic Cat art. 1602-783
По запросу
9
Сальник Arctic Cat art. 1602-984
По запросу
10
Shield, Actuator art. 4606-939
По запросу
11
Trim art. 0706-371
По запросу
12
Plate, Mounting - Reverse ACT Drive - Painted Black art. 1702-060
По запросу
13
Screw, Cap art. 8476-830
По запросу
14
Nut, Push art. 1623-355
По запросу
15
Complete Gearcase Assembly art. 1702-163
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 13 шт.
17
Washer, Shim (.060 in.) art. 0648-443
По запросу
17
Washer, Shim (.030 in.) art. 0648-442
По запросу
18
Clutch, Driven art. 0726-275
По запросу
19
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
20
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
20
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
20
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
21
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
22
Washer, Thrust art. 0648-788
от 3 002 ₽
23
Washer art. 1623-415
По запросу
24
Washer, Lock art. 8051-272
По запросу
25
Болт ведомого вариатора Arctic Cat art. 1623-572
По запросу
26
Болт Arctic Cat art. 8477-845
По запросу
27
Caliper, Brake - Metric - S/P - Assembly (inc. 28-45) art. 1702-018
По запросу
28
Bolt, Carriage - Ribbed art. 1623-713
По запросу
30
Fitting, Bleed art. 1602-458
По запросу
31
Piston art. 1602-461
По запросу
32
O-Ring art. 1602-669
По запросу
33
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
34
Clip, Anti-Rattle art. 1602-466
По запросу
35
Clip, Hairpin art. 1602-467
По запросу
36
Pin, Retaining - Brake Pad art. 1602-464
По запросу
38
O-Ring, Housing art. 0602-729
По запросу
39
WASHER-HYD BRAKE art. 0402-165
По запросу
40
Screw, Cap art. 1602-670
По запросу
41
Screw, Cap art. 1602-671
По запросу
42
Spacer, Speedometer Bracket art. 2602-132
По запросу
43
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
44
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
45
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
46
Fitting, Inlet art. 1602-978
По запросу
47
Plate, Mounting - Speedometer Sensor art. 6606-167
По запросу
48
Screw, Machine art. 8468-617
По запросу
49
Датчик скорости Arctic Cat art. 0430-091
от 5 208 ₽
