модель 2012 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO 153 BLACK (S2012M1NE3USB)

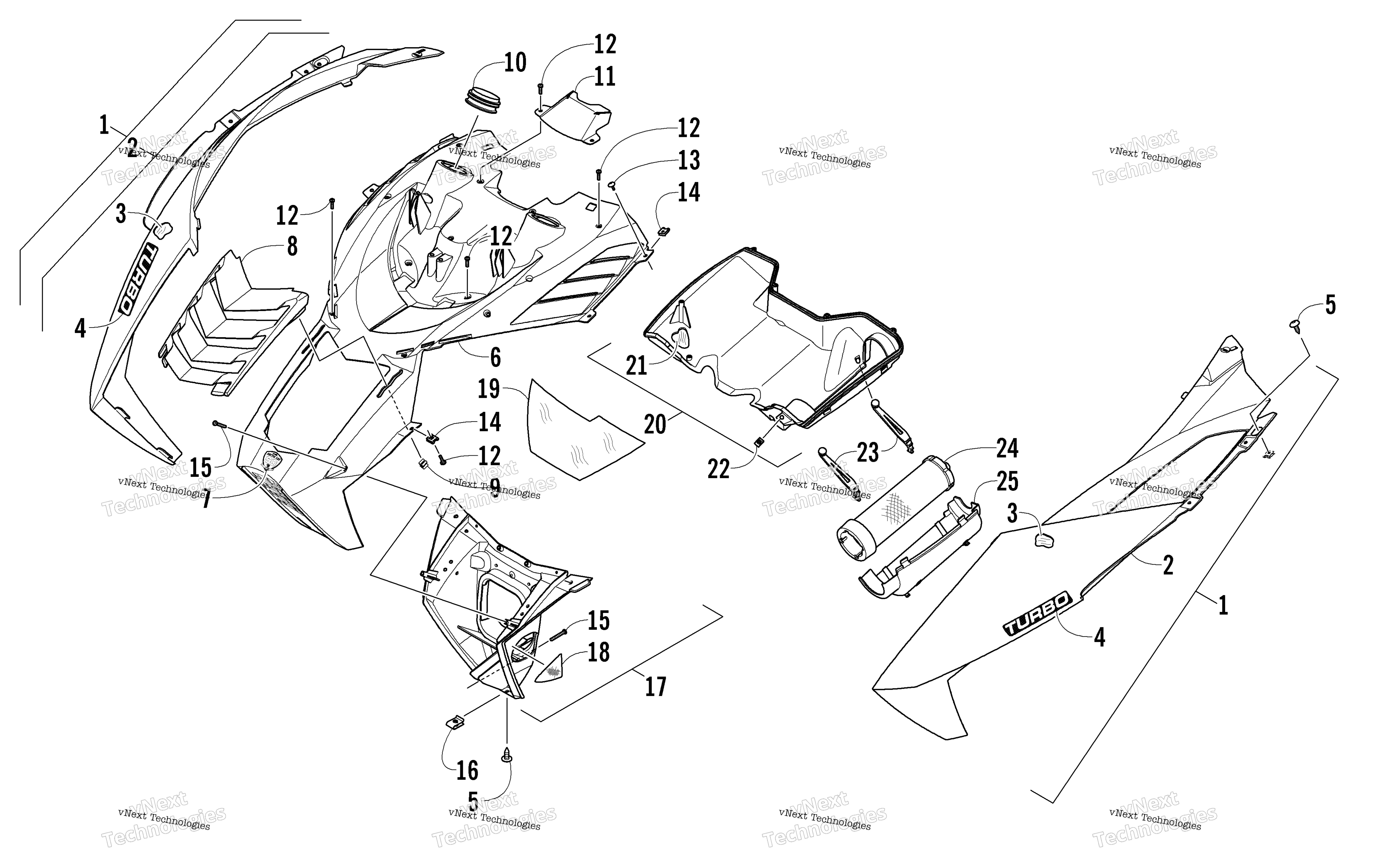

Схема капота And Air Intake Assembly для M 1100 TURBO 153 BLACK (S2012M1NE3USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4) art. 3718-157
По запросу
1
Hood w/Decals - Right - Black (inc. 2-4) art. 3718-156
По запросу
2
Hood w/o Decals - Left - Black (inc. 3) art. 3718-313
По запросу
2
Hood w/Foil - Right - Black (inc. 3) art. 3718-486
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - "Turbo" art. 9611-590
По запросу
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
Plenuim, Air Intake - Upper art. 6706-152
По запросу
7
Эмблема "Arctic Cat 50th Anniversary" зеленая art. 9611-603
от 3 675 ₽
8
Grille, Intercooler art. 6606-388
По запросу
9
Clip, Retaining art. 1623-765
По запросу
10
Seal art. 6606-386
По запросу
11
Guard, Steering Post Black art. 5706-229
По запросу
12
Screw, Self-Tapping art. 1623-933
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Nut, U art. 1623-939
По запросу
15
Винт-саморез Arctic Cat art. 1623-129
По запросу
16
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
17
Plenum, Air Intake - Lower Front - w/Reflector (inc. 18) art. 5706-991
По запросу
18
Decal, Reflector - Amber art. 0621-989
По запросу
19
Foil, Protective art. 6606-421
По запросу
20
Plenum, Intake - Lower Rear (inc. 21) art. 5706-380
По запросу
21
Foil, Protective art. 6606-422
По запросу
22
Clip, U-Nut art. 1623-023
По запросу
23
Strap, Hold Down art. 6606-392
По запросу
24
Фильтр воздушный Arctic Cat art. 2670-265
По запросу
25
Cover, Air Filter art. 6606-365
По запросу
Другие схемы модели
Капот And Air Intake Assembly
