модель 2012 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO SNO PRO LTD WHITE (S2012M1NLEUSW)

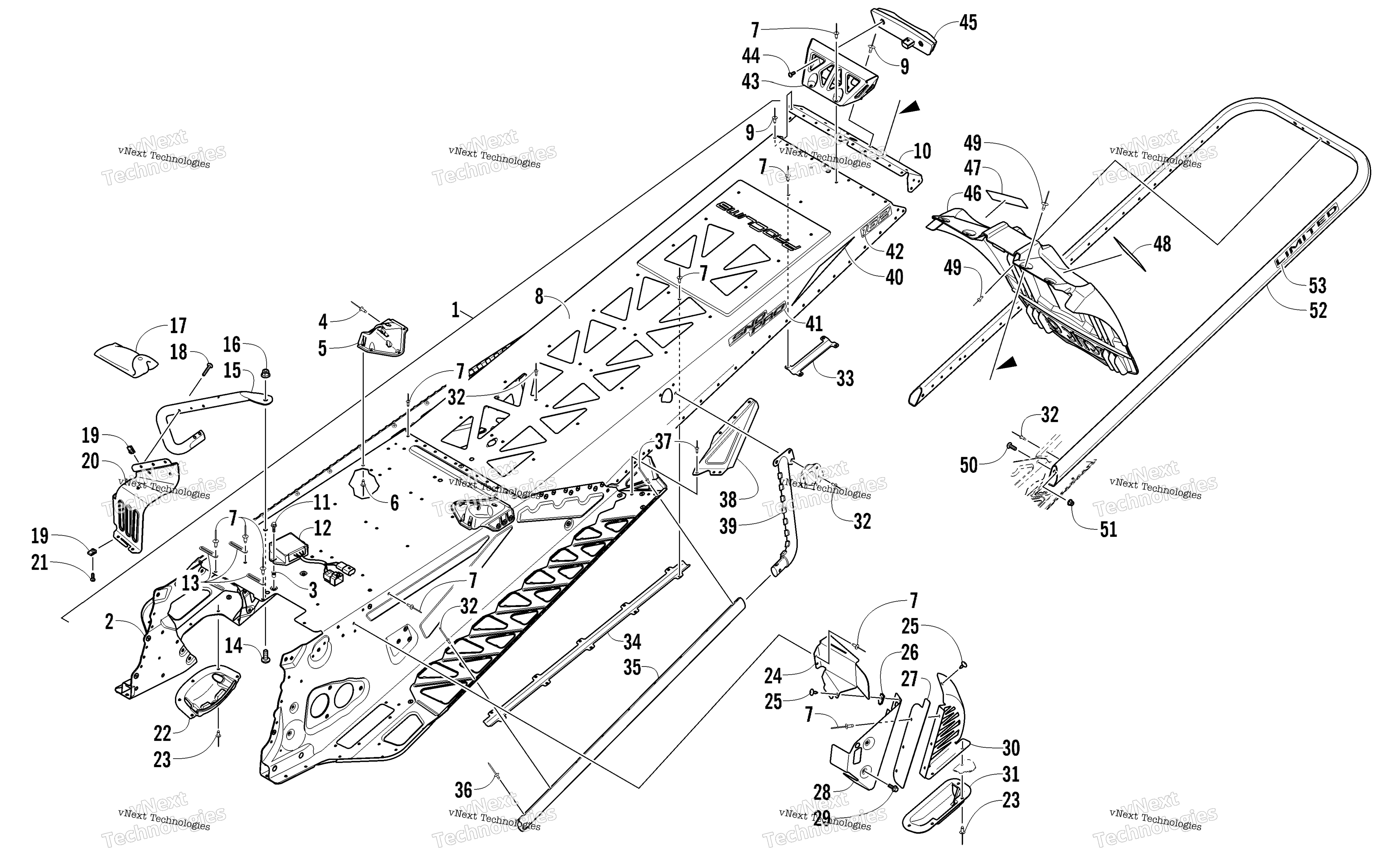

Схема Tunnel, задний Bumper, и Snowflap узла для M 1100 TURBO SNO PRO LTD WHITE (S2012M1NLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly White art. 1707-546
По запросу
1
Tunnel Assembly White (inc. 2-10) art. 1707-741
По запросу
2
Tunnel, Front - Assembly White (inc. 3) art. 1707-719
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
5
Bracket, Mounting - Rear Spar - Right White art. 1707-704
По запросу
5
Bracket, Mounting - Rear Spar - Left White art. 1707-705
По запросу
6
Rivet art. 1623-257
По запросу
7
Rivet art. 8060-682
По запросу
8
Tunnel, Rear - 162 White art. 1707-743
По запросу
9
Rivet art. 8060-484
По запросу
10
End Cap, Tunnel White art. 1707-722
По запросу
11
Screw, Cap art. 8408-516
По запросу
12
Regulator, Voltage art. 0630-288
от 10 730 ₽
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Support, Footrest - Left White art. 1707-553
По запросу
15
Support, Footrest - Right White art. 1707-552
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Kit, Tool art. 0744-064
По запросу
18
Screw, Machine art. 8468-536
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Right White art. 1707-554
По запросу
20
Footrest - Left White art. 1707-555
По запросу
21
Винт Arctic Cat art. 8475-512
от 160 ₽
22
Protector, Chain Case art. 1607-109
По запросу
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Mount, Clutch Guard art. 2602-436
По запросу
25
Винт-саморез Arctic Cat art. 1623-129
По запросу
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Shield, Brake Disc - Center White art. 1707-638
По запросу
28
Shield, Brake Disc - Front art. 1607-118
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Shield, Brake Disc - Rear White art. 1707-562
По запросу
31
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
32
Заклепка Arctic Cat art. 8060-686
от 116 ₽
33
Protector, Harness - Taillight art. 0630-281
По запросу
34
Protector, Harness - Taillight Extension art. 0630-276
По запросу
35
Roll, Tunnel White art. 1707-709
По запросу
36
Rivet art. 1623-130
По запросу
37
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 8 шт.
38
Gusset, Running Board - Left - White art. 1707-907
По запросу
38
Gusset, Running Board - Right - White art. 1707-906
По запросу
39
Gusset, Tunnel Roll - Right White art. 1707-712
По запросу
39
Gusset, Tunnel Roll - Left White art. 1707-713
По запросу
40
Decal, Reflector - Red art. 8621-870
По запросу
41
Decal, Tunnel - "Sno Pro" art. 9611-613
По запросу
42
Decal, Tunnel - 162 art. 9611-631
По запросу
43
Bracket, Mounting - Taillight - White art. 0730-162
По запросу
44
Screw, Machine art. 8470-512
По запросу
45
стоп сигнал art. 0609-898
от 3 166 ₽
46
Snowflap art. 6606-394
от 10 642 ₽
47
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
48
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
49
Rivet art. 8061-706
По запросу
50
Болт Arctic Cat art. 8476-620
По запросу
51
Гайка Arctic Cat art. 8427-602
от 116 ₽
52
Bumper, Rear - 162 White art. 1707-550
По запросу
53
Decal, Bumper - "Limited" art. 9611-626
По запросу
