модель 2012 года
- Модель M 1100
- Код модели M 1100 153 BLACK (S2012M1N3EUSB)

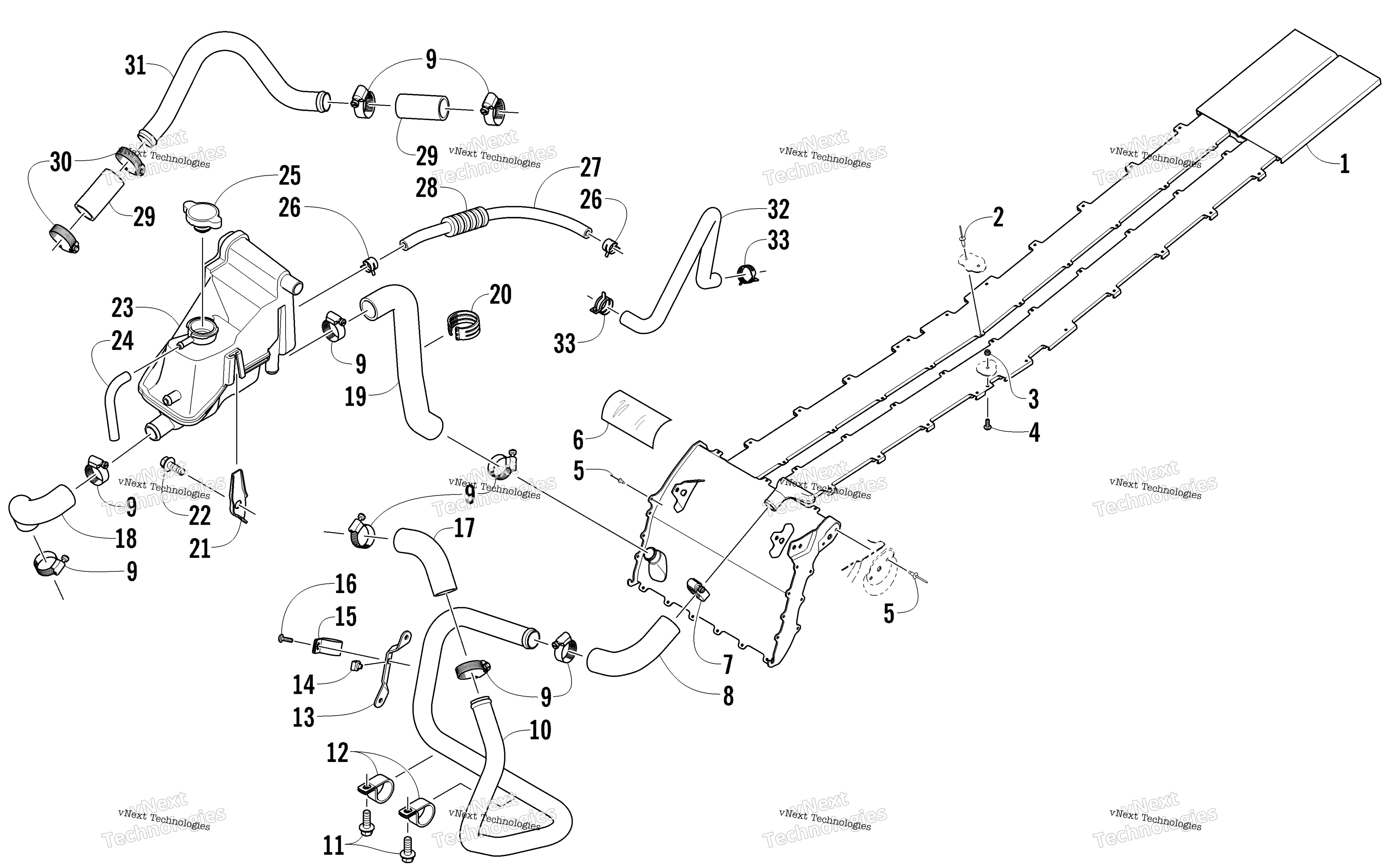

Схема системы охлаждения Assembly для M 1100 153 BLACK (S2012M1N3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-043
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Foil, Protective art. 0619-206
По запросу
7
Хомут Arctic Cat art. 1623-981
от 578 ₽
8
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
9
Clamp, Hose art. 1623-230
По запросу
10
Tube, Coolant - Engine/Heat Exchanger art. 0613-050
По запросу
11
Screw, Cap art. 8409-017
По запросу
12
Clamp, Routing art. 1623-916
По запросу
13
Bracket, Mounting - Coolant Tube art. 0608-668
По запросу
14
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
15
Clamp, Tube-1" art. 0423-044
По запросу
16
Screw, Machine art. 8476-516
По запросу
17
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
18
Hose, Coolant - Engine/Coolant-Oil Separator Tank art. 0610-849
По запросу
19
Hose, Coolant - Heat Exchanger/Coolant-Oil Separator Tank art. 0610-842
По запросу
20
Tie, Cable - Triple art. 0623-540
По запросу
21
Bracket, Mounting - Coolant-Oil Separator Tank art. 0613-048
По запросу
22
Screw, Cap art. 8408-026
По запросу
23
Tank, Coolant-Oil Separator - Assembly art. 0613-072
По запросу
24
Hose, Gasline art. 0610-818
По запросу
25
Cap art. 2606-284
По запросу
26
Хомут Arctic Cat art. 1623-278
от 263 ₽
27
Hose, Coolant - Coolant-Oil Separator Tank/Throttle Body art. 0610-854
По запросу
28
Conduit, Flexible - 5 ft art. 0619-776
По запросу
29
Hose art. 0610-840
По запросу
30
Хомут Arctic Cat art. 3004-786
от 1 596 ₽
31
Tube, Coolant - Cylinder Head/Pump art. 0613-049
По запросу
32
Hose, Coolant - Cylinder Head/Throttle Body art. 0610-879
По запросу
33
Clip, Water Bypass Hose - No. 3 art. 3007-189
По запросу
