модель 2012 года
- Модель M 800
- Код модели M 800 SNO PRO ANNIVERSARY 153 BLACK (S2012M8HANUSB)

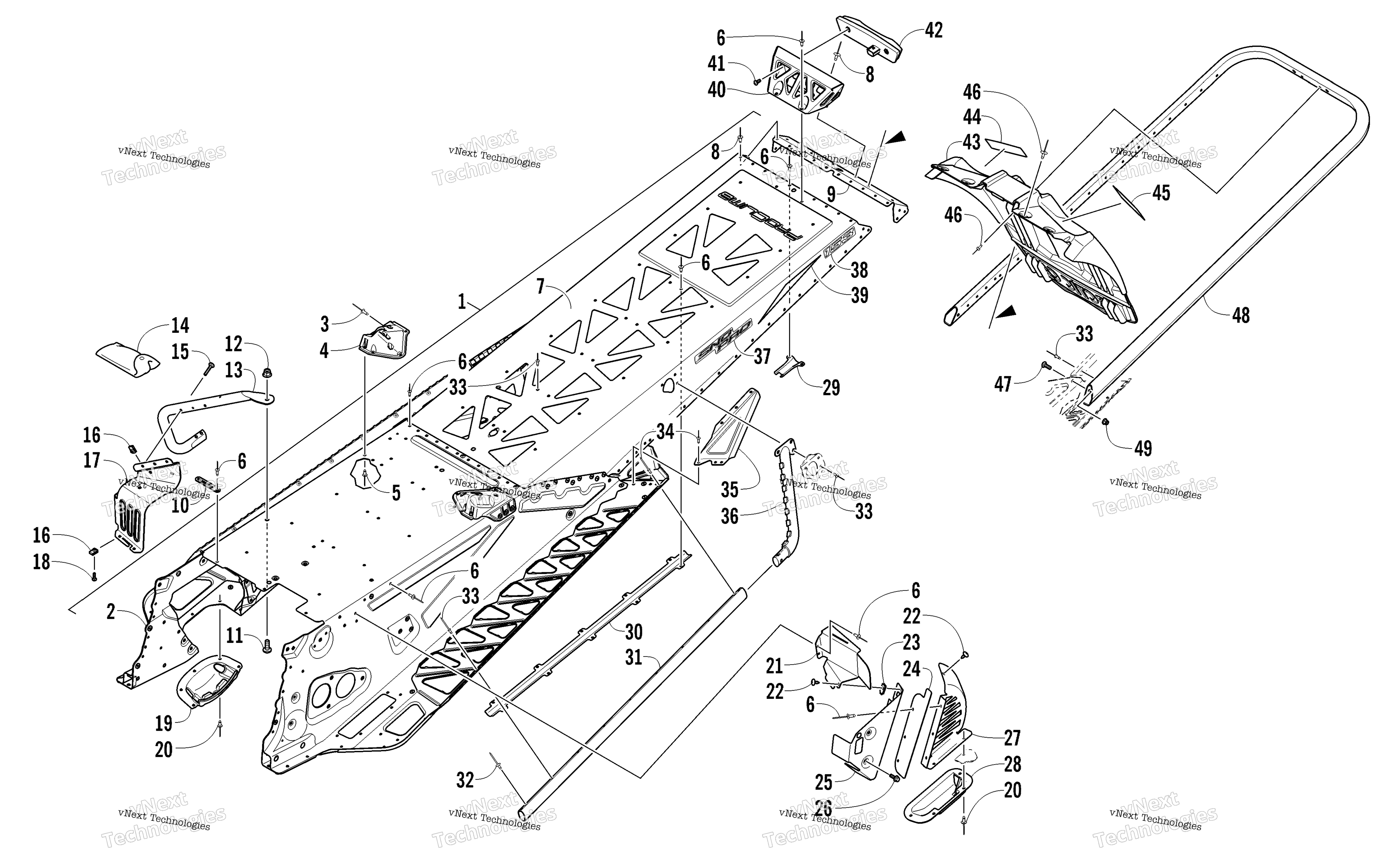

Схема Tunnel, задний Bumper, и Snowflap узла для M 800 SNO PRO ANNIVERSARY 153 BLACK (S2012M8HANUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly Black art. 1707-624
По запросу
1
Tunnel Assembly Black (inc. 2-9) art. 1707-726
По запросу
2
Tunnel, Front - Assembly Black art. 1707-714
По запросу
3
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
4
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
4
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
5
Rivet art. 1623-257
По запросу
6
Rivet - Black art. 8060-702
По запросу
7
Tunnel, Rear - Black art. 1707-724
По запросу
8
Клепка Arctic Cat art. 8060-504
от 116 ₽
9
End Cap, Tunnel - Black art. 1707-725
По запросу
10
Зажим Arctic Cat art. 1623-984
По запросу
11
Screw, Machine art. 8476-820
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Support, Footrest - Left art. 1707-455
По запросу
13
Support, Footrest - Right art. 1707-454
По запросу
14
Kit, Tool art. 0744-063
По запросу
15
Screw, Machine art. 8468-536
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
Footrest - Right - Black art. 1707-556
По запросу
17
Footrest - Left - Black art. 1707-557
По запросу
18
Винт Arctic Cat art. 8475-512
от 160 ₽
19
Protector, Chain Case art. 1607-109
По запросу
20
Заклепка Arctic Cat art. 8061-708
от 168 ₽
21
Mount, Clutch Guard art. 2602-436
По запросу
22
Винт-саморез Arctic Cat art. 1623-129
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
24
Shield, Brake Disc - Center - Black art. 1707-639
По запросу
25
Shield, Brake Disc - Front art. 1607-118
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Shield, Brake Disc - Rear - Black art. 0607-520
По запросу
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Protector, Taillight Harness art. 0630-292
По запросу
30
Protector, Harness - Taillight Extension art. 0630-276
По запросу
31
Roll, Tunnel - Black art. 1707-697
По запросу
32
Rivet art. 1623-130
По запросу
33
Заклепка Arctic Cat art. 8060-706
от 116 ₽
34
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 8 шт.
35
Gusset, Running Board - Right - Black art. 1707-698
По запросу
35
Gusset, Running Board - Left - Black art. 1707-699
По запросу
36
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
36
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
37
Decal, Tunnel - "Sno Pro" art. 9611-612
По запросу
38
Decal, Tunnel - 153 art. 9611-628
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
41
Screw, Machine art. 8470-512
По запросу
42
стоп сигнал art. 0609-898
от 3 166 ₽
43
Snowflap art. 6606-394
от 10 642 ₽
44
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
45
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
46
Rivet art. 8061-706
По запросу
47
Болт Arctic Cat art. 8476-620
По запросу
48
Bumper, Rear Black art. 1707-500
По запросу
49
Гайка Arctic Cat art. 8427-602
от 116 ₽
