модель 2012 года
- Модель T 570
- Код модели T570 BLACK (S2012T5DFCUSB)

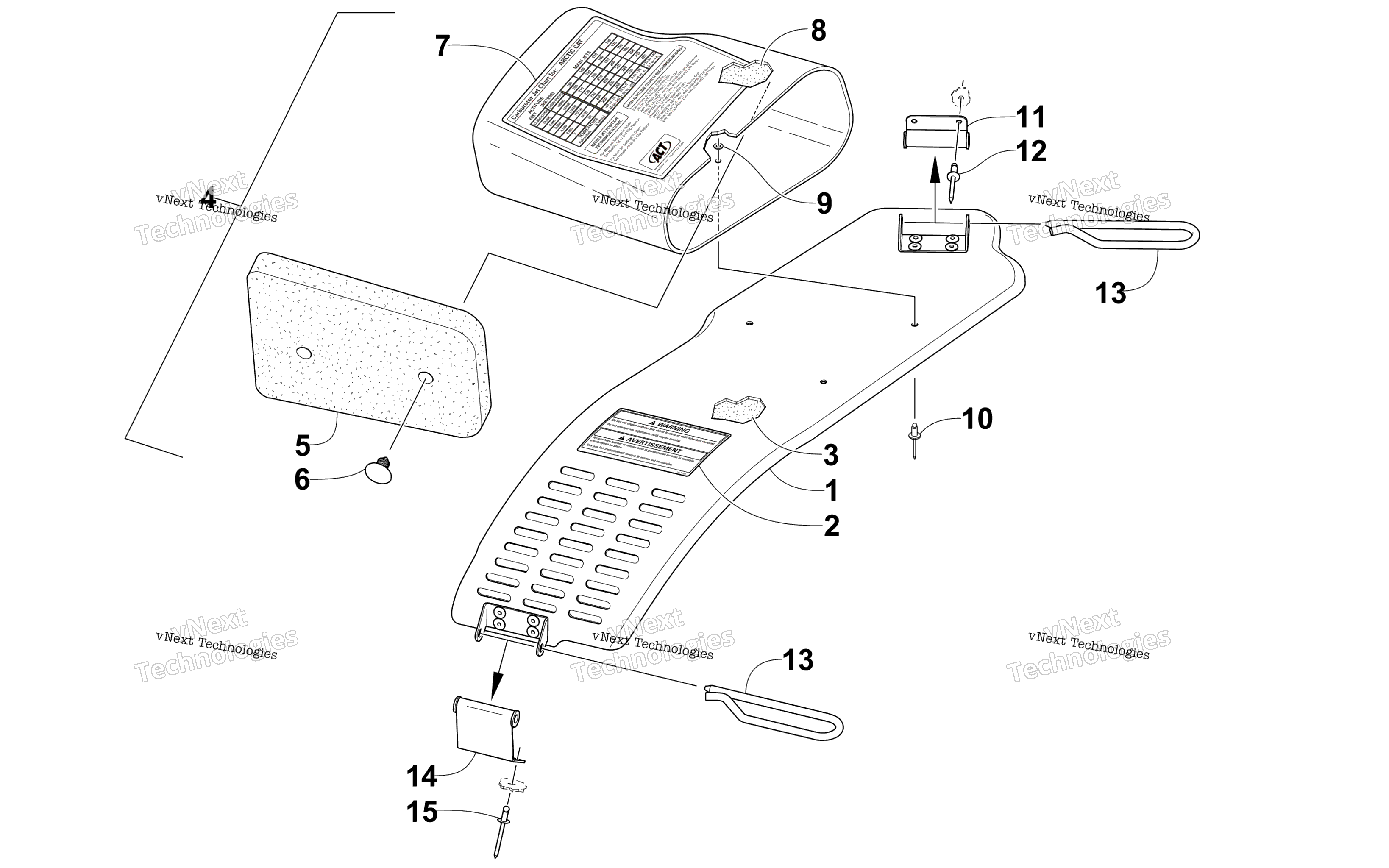

Схема Belt защита узла для T570 BLACK (S2012T5DFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Belt art. 1707-153
По запросу
2
Decal, Warning - Belt Guard art. 1611-565
По запросу
3
Foam, Belt Guard art. 0617-661
По запросу
4
Duct, Air-Out (inc. 5-6) art. 0713-010
По запросу
5
Foam, Air-Out art. 0617-561
По запросу
6
Clip, Retaining art. 1623-809
По запросу
7
Decal, Clutching Chart art. 9611-683
По запросу
8
Foam, Air-Out - Upper art. 0617-662
По запросу
9
Washer art. 0123-802
от 110 ₽
10
Rivet - Zinc art. 8060-688
По запросу
11
Hinge, Belt Guard - Rear art. 1707-169
По запросу
12
Клепка Arctic Cat art. 8060-504
от 116 ₽
13
Pin, Belt Guard art. 1623-720
По запросу
14
Hinge, Belt Guard - Front art. 1707-168
По запросу
15
Клепка art. 8061-508
По запросу
