модель 2012 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR LTD CRIMSON RED (S2012TZNTXUSR)

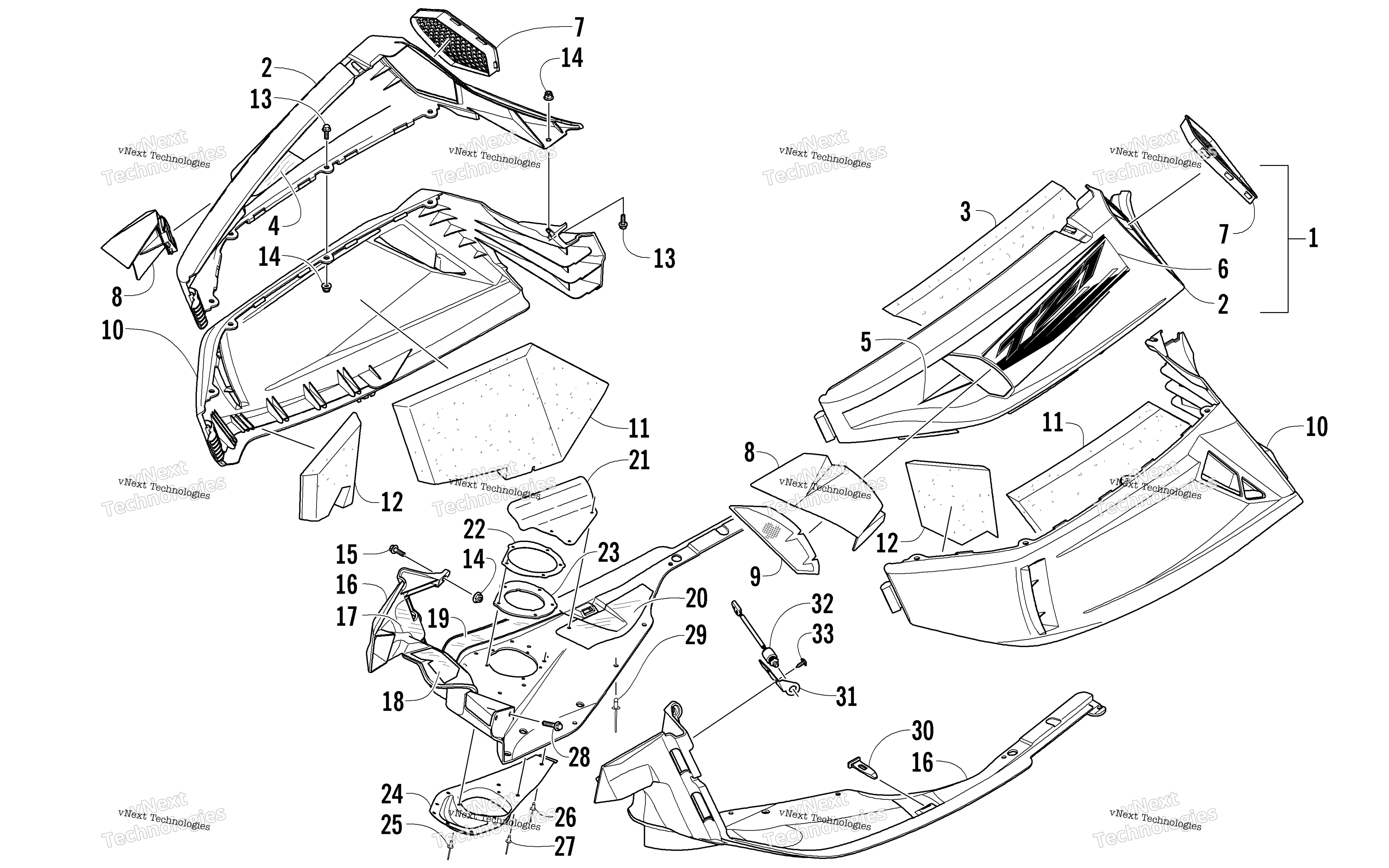

Схема Skid Plate и Side панель узла для TZ1 TURBO LXR LTD CRIMSON RED (S2012TZNTXUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Upper - Left - w/Decals - Black (inc. 2-3 and 5-6) art. 3718-357
По запросу
1
Panel, Side - Upper - Right - w/Decals - Black (inc. 2-6) art. 3718-748
По запросу
2
Panel, Side - Upper - Right - w/o Decals - Black (inc. 3-4) art. 2718-790
По запросу
2
Панель боковая верхняя левая , черная Arctic Cat art. 2718-791
По запросу
3
Foam, Upper Side Panel - Right art. 0617-562
По запросу
3
Наполнитель крыла Arctic Cat art. 0617-563
от 2 590 ₽
4
Термозащита Arctic Cat art. 0637-318
от 390 ₽
5
Decal, Upper Side Panel - Forward Right art. 9611-404
По запросу
5
Decal, Upper Side Panel - Forward Left art. 9611-405
По запросу
6
Decal, Upper Side Panel - Rear Left art. 9611-411
По запросу
6
Decal, Upper Side Panel - Rear Right art. 9611-410
По запросу
7
Решетка воздухозаборника левая Arctic Cat art. 4606-651
от 2 762 ₽
7
Решетка воздухозаборника правая Arctic Cat art. 4606-650
от 2 762 ₽
8
Vent, Upper Side Panel - Front - Left art. 5606-651
По запросу
8
Vent, Upper Side Panel - Front - Right art. 5606-650
По запросу
9
Screen, Vent art. 6606-191
По запросу
10
Panel, Side - Lower - Left - Black (inc. 11-12) art. 2718-349
По запросу
10
Panel, Side - Lower - Right - w/o Decals - Black (inc. 11-12) art. 2718-800
По запросу
11
Наполнитель крыла Arctic Cat art. 0617-567
от 1 990 ₽
11
Foam, Lower Side Panel - Rear Right art. 0617-568
По запросу
12
Подкладка боковой панели Arctic Cat art. 0617-566
от 1 544 ₽
12
Foam, Lower Side Panel - Front Right art. 0617-564
По запросу
13
Болт Arctic Cat art. 8408-620
от 190 ₽
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Болт Arctic Cat art. 8408-635
от 110 ₽
16
Plate, Skid - Left art. 4706-073
По запросу
16
Plate, Skid - Right art. 3706-706
По запросу
17
Термозащитная наклейка Arctic Cat art. 4606-982
от 1 190 ₽
18
Термозащитная наклейка Arctic Cat art. 4606-796
от 269 ₽
19
Термозащитная наклейка Arctic Cat art. 4606-798
от 310 ₽
20
Термозащитная наклейка Arctic Cat art. 4606-797
от 290 ₽
21
Shield, Heat art. 2612-268
По запросу
22
Plate, Exhaust - Outlet art. 1712-328
По запросу
23
Seal, Exhaust - Outlet art. 2612-122
По запросу
24
Shield, Heat - Exhaust Outlet - Painted art. 1712-501
По запросу
25
Rivet art. 8060-510
По запросу
26
Клепка art. 8061-508
По запросу
27
Rivet art. 0623-778
По запросу
28
Болт Arctic Cat art. 0623-966
от 168 ₽
29
Заклепка Arctic Cat art. 8061-708
от 168 ₽
30
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
31
Bracket, Hood Sensor art. 0745-363
По запросу
32
Switch, Alarm - Reverse art. 0630-228
По запросу
33
Винт-саморез Arctic Cat art. 1623-129
По запросу
