модель 2012 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO BLACK (S2012XFHSPUSB)

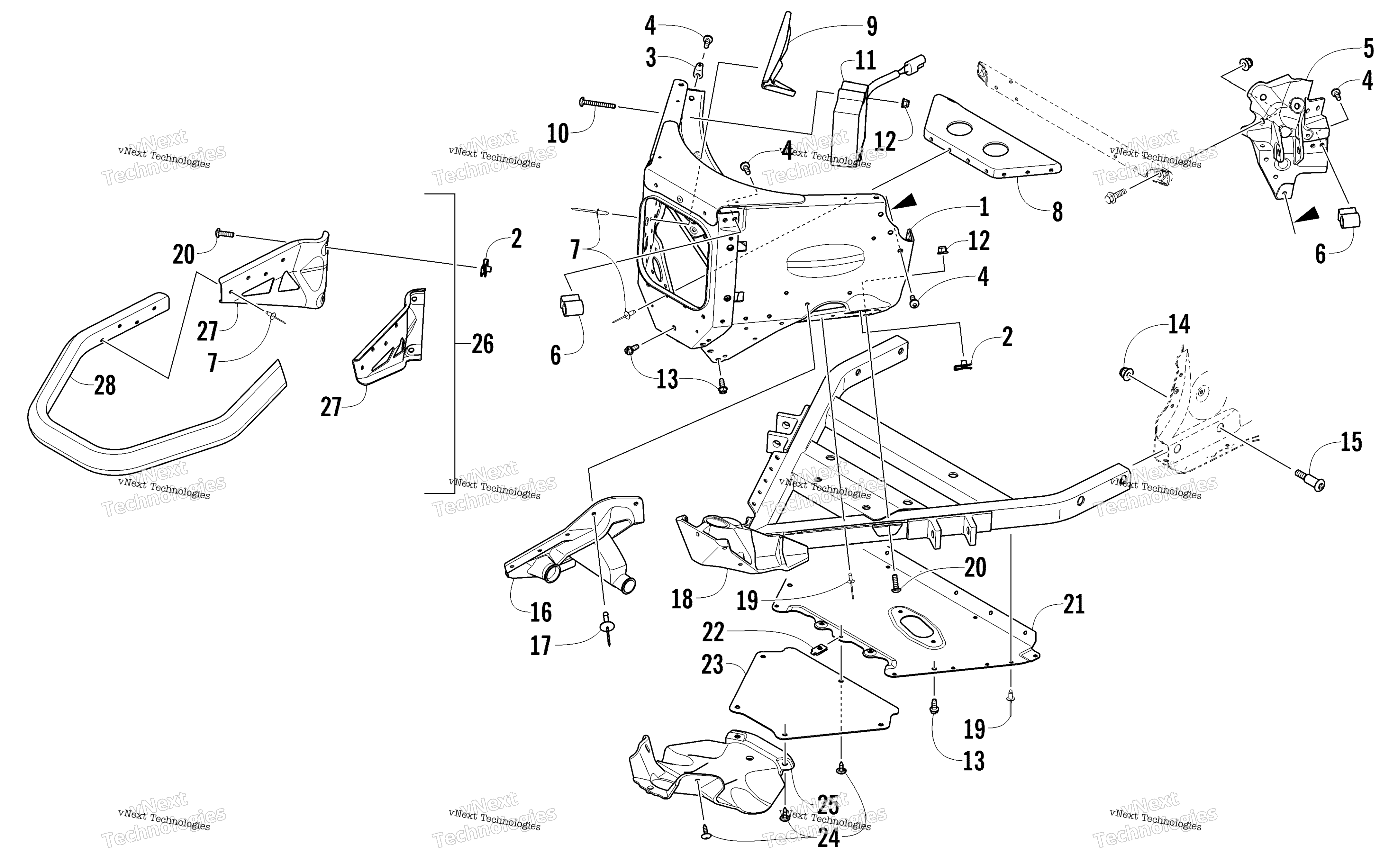

Схема передней части Bumper And Frame Assembly для XF 800 HIGH COUNTRY SNO PRO BLACK (S2012XFHSPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Kit, Front Panel (inc. 2-5) art. 2707-181
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Tab, Spring art. 2612-707
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
6
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
9
Bracket, Steering Stop art. 0607-991
По запросу
10
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
11
Regulator, Voltage art. 0630-323
от 8 586 ₽
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
15
Screw, Shoulder art. 1623-817
По запросу
16
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
16
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
17
Rivet art. 8061-628
По запросу
18
Frame, Front - Lower art. 3707-130
По запросу
19
Заклепка Arctic Cat art. 8060-686
от 116 ₽
20
Screw, Machine art. 8468-620
По запросу
21
Belly Pan - Center art. 0607-983
По запросу
22
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
23
Panel, Access art. 1607-063
По запросу
24
Винт-саморез Arctic Cat art. 1623-129
По запросу
25
Plate, Skid - Center - Kit art. 6606-953
По запросу
26
Bumper, Front - Assembly - Black (inc. eight No. 7 and 27-28) art. 1707-596
По запросу
27
Bracket, Mounting - Bumper - Left - Black art. 1707-577
По запросу
27
Bracket, Mounting - Bumper - Right - Black art. 1707-576
По запросу
28
Front, Bumper - Black art. 1707-578
По запросу
