модель 2013 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2013ACAAAUSG)

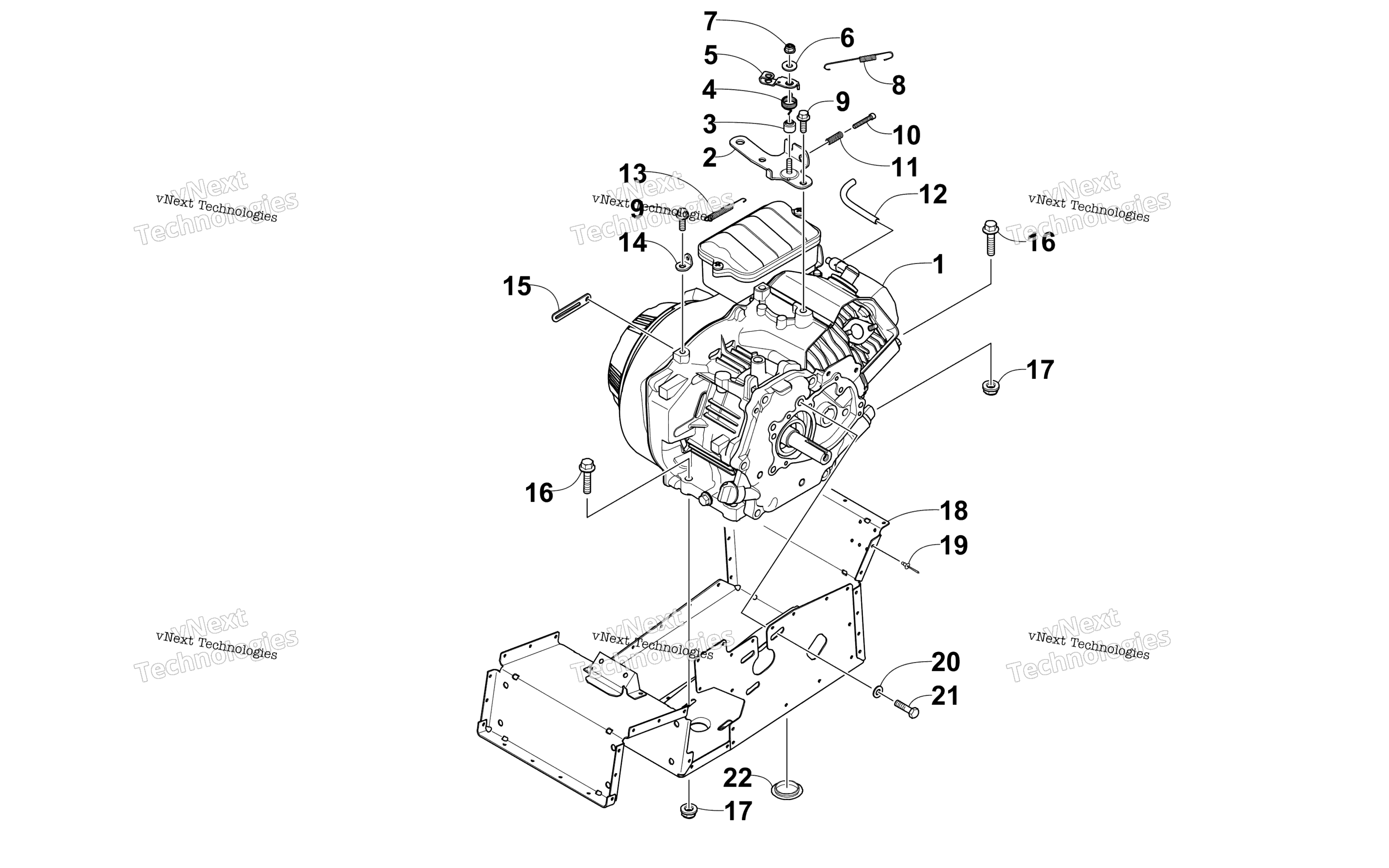

Схема двигателя And Related Parts для AC SNO PRO 120 GREEN (S2013ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine art. 0662-560
По запросу
2
Bracket, Mounting art. 2670-195
По запросу
3
Spacer art. 2670-119
По запросу
4
Spring art. 2670-134
По запросу
5
Lever, Throttle Cable art. 2670-194
По запросу
6
Washer art. 8050-222
По запросу
7
Nut, Lock art. 8047-366
По запросу
8
Spring, Governor Arm art. 2670-193
По запросу
9
Болт Arctic Cat art. 8408-816
от 110 ₽
10
Screw, Cap art. 1623-901
По запросу
11
Spring art. 2670-133
По запросу
12
Hose, Breather - 7.5 in art. 0610-821
По запросу
13
Spring art. 2670-127
По запросу
14
Bracket, Retaining art. 4606-770
По запросу
15
Зажим Arctic Cat art. 1623-984
По запросу
16
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
17
Гайка Arctic Cat art. 8047-426
По запросу
18
Front End - Painted Black art. 3706-775
По запросу
19
Rivet art. 8060-484
По запросу
20
Шайба Arctic Cat art. 8050-247
По запросу
21
Screw, Cap art. 1623-550
По запросу
22
Plug art. 0623-822
По запросу
