модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 CROSS COUNTRY GREEN (S2013ACDCCUSG)

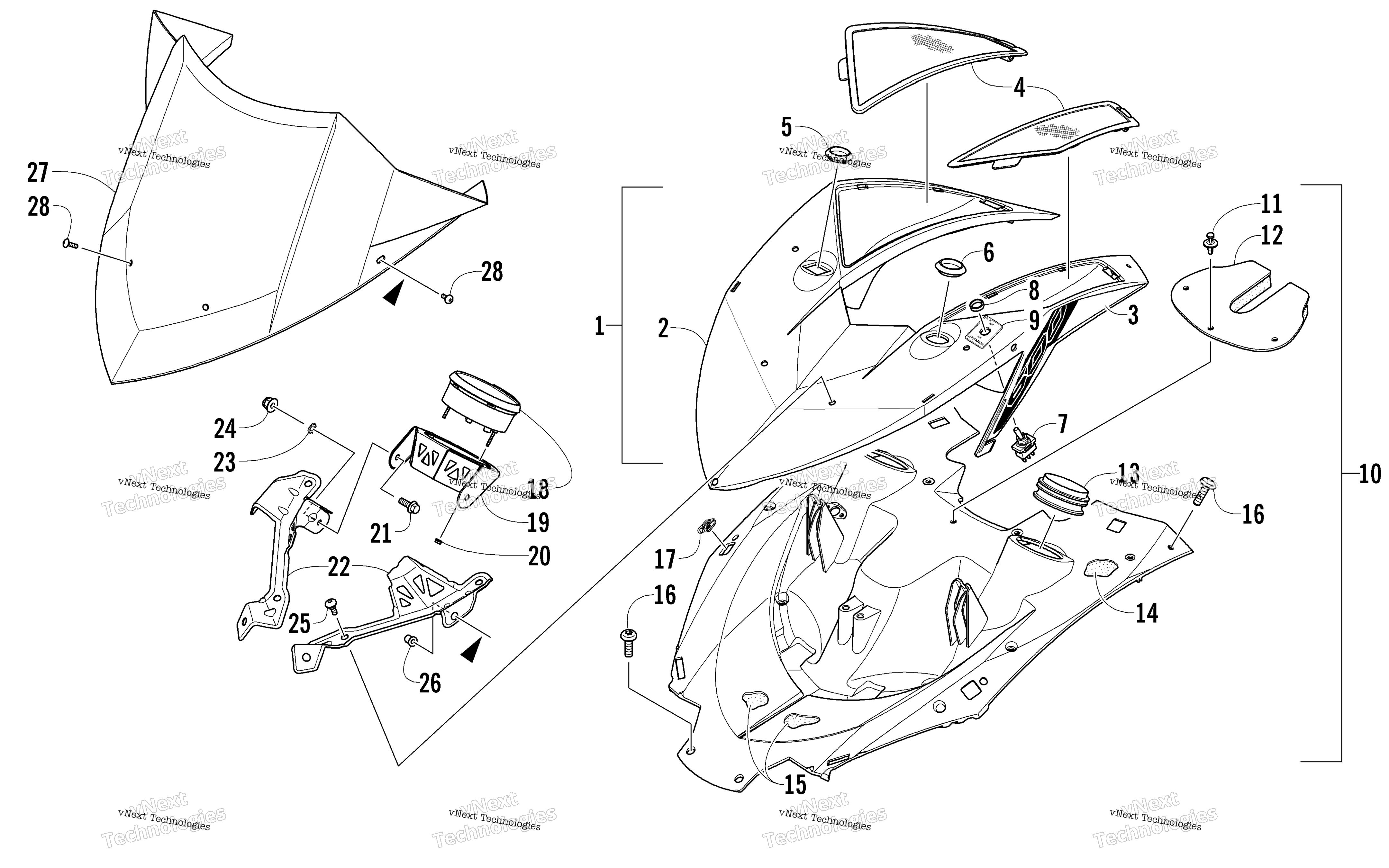

Схема Pod и Windshield узла для SNO PRO 600 CROSS COUNTRY GREEN (S2013ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pod, Instrument - w/Decals - Black (inc. 2-3) art. 3718-805
По запросу
2
Pod, Instrument Black art. 5706-385
По запросу
3
Decal, Instrument Pod - Right art. 0621-504
По запросу
3
Decal, Instrument Pod - Left art. 0621-505
По запросу
4
Vent, Intake - Right art. 0608-736
По запросу
4
Vent, Intake - Left art. 0608-737
По запросу
5
Plug art. 1623-970
По запросу
6
Plug, Hole art. 0616-348
По запросу
7
Switch, Headlight (inc. 8) art. 0609-920
По запросу
8
Nut art. 0609-905
По запросу
9
Decal, Switch - Headlight art. 9611-054
По запросу
10
Plenum, Intake - Upper - Assembly (inc. 11-15) art. 5706-626
По запросу
11
Клипса Arctic Cat art. 0623-362
от 90 ₽
12
Close-Off, Plenum art. 5706-633
По запросу
13
Seal art. 6606-386
По запросу
14
Foam, Intake - Center art. 0617-694
По запросу
15
Foam, Intake - Left art. 0617-693
По запросу
15
Foam, Intake - Right art. 0617-692
По запросу
16
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
17
Clip, Retaining art. 2623-005
от 1 130 ₽
18
Gauge, Speedometer art. 0620-379
По запросу
19
Bracket, Speedometer Gauge - Center art. 6606-418
По запросу
20
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
21
Screw, Cap art. 8408-616
По запросу
22
Bracket, Speedometer Gauge - Left art. 5706-251
По запросу
22
Bracket, Speedometer Gauge - Right art. 6606-130
По запросу
23
Washer, Lock art. 8053-212
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
Болт Arctic Cat art. 0423-355
По запросу
26
Втулка Arctic Cat art. 1623-764
По запросу
27
Windshield - Tall - Smoke Optional art. 7639-913
По запросу
27
Windshield - Mid - Green art. 6606-624
По запросу
28
Screw, Machine art. 8477-516
По запросу
