модель 2013 года
- Модель Bearcat Z1
- Код модели BEARCAT Z1 XT GS ORANGE (S2013BCNWGUSO)

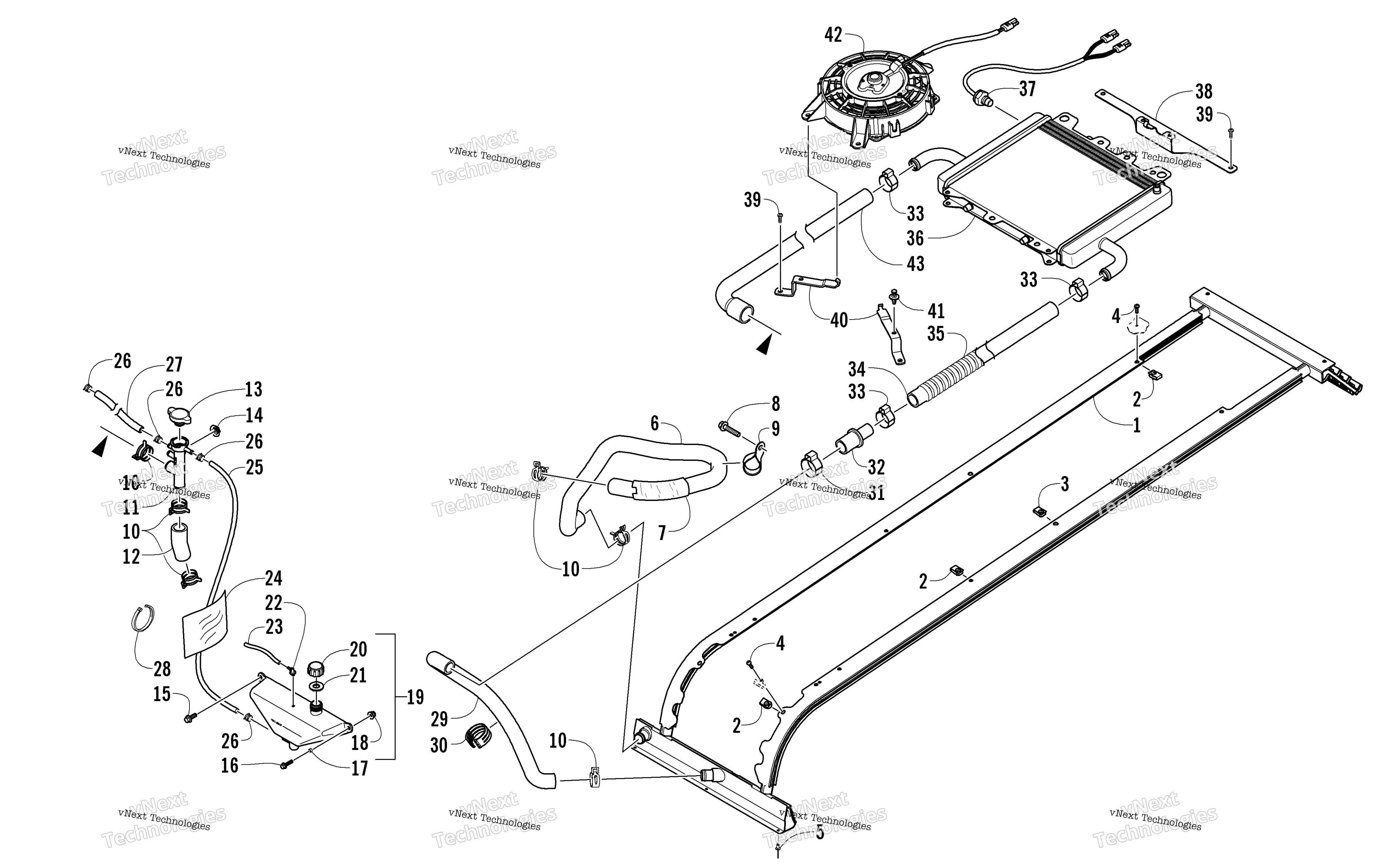

Схема системы охлаждения Assembly для BEARCAT Z1 XT GS ORANGE (S2013BCNWGUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Верх радиатора Arctic Cat art. 4706-111
По запросу
2
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Патрубок радиатора Arctic Cat art. 0610-757
от 2 510 ₽
7
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
8
Screw, Cap art. 8408-020
По запросу
9
Bracket, Coolant Hose art. 4606-388
По запросу
10
Хомут Arctic Cat art. 1623-322
от 788 ₽
11
Neck, Filler art. 1670-998
По запросу
12
Hose, Coolant - Coolant Tank/Engine art. 0610-753
По запросу
13
Cap art. 2606-284
По запросу
14
Гайка art. 0423-357
По запросу
15
Screw, Cap art. 8408-630
По запросу
16
Болт Arctic Cat art. 8408-625
от 116 ₽
17
Spacer art. 5606-560
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Расширительный бачок Arctic Cat art. 0713-119
По запросу
20
Cap, Coolant Tank art. 0670-035
По запросу
21
Gasket art. 1623-834
По запросу
22
Fitting, Vent art. 2670-132
По запросу
23
Hose, Vent - 25 ft art. 0610-010
По запросу
24
Foil, Protective art. 0619-206
По запросу
25
Hose, Vent - 5 ft art. 0610-935
По запросу
26
Хомут Arctic Cat art. 1623-278
от 263 ₽
27
Hose, Coolant - Bypass art. 0610-789
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Hose, Coolant - Heat Exchanger art. 0610-784
По запросу
30
Tie, Cable - Triple art. 0623-540
По запросу
31
Clamp, Hose art. 1623-656
По запросу
32
UNION,HOSE-.75"X1" art. 0613-014
По запросу
33
Clamp, Hose art. 1623-203
По запросу
34
HOSE,RADIATOR-LH art. 0610-807
По запросу
35
Conduit, Flexible - 5 ft art. 1619-354
По запросу
36
RADIATOR - ASSY (2009 BC) art. 0613-013
По запросу
37
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
38
BRKT,RADIATOR REAR-PTD art. 0745-353
По запросу
39
Screw, Machine art. 8476-625
от 160 ₽
40
BRKT,RADIATOR RH-PTD art. 0745-354
По запросу
40
BRKT,RADIATOR LH-PTD art. 0745-355
По запросу
41
Клипса Arctic Cat art. 0623-362
от 90 ₽
42
FAN,COOLING-6" art. 0413-145
По запросу
43
HOSE,RADIATOR-RH art. 0610-808
По запросу
