модель 2013 года
- Модель F 1100
- Код модели F 1100 SNO PRO ORANGE (S2013F1NEPUSO)

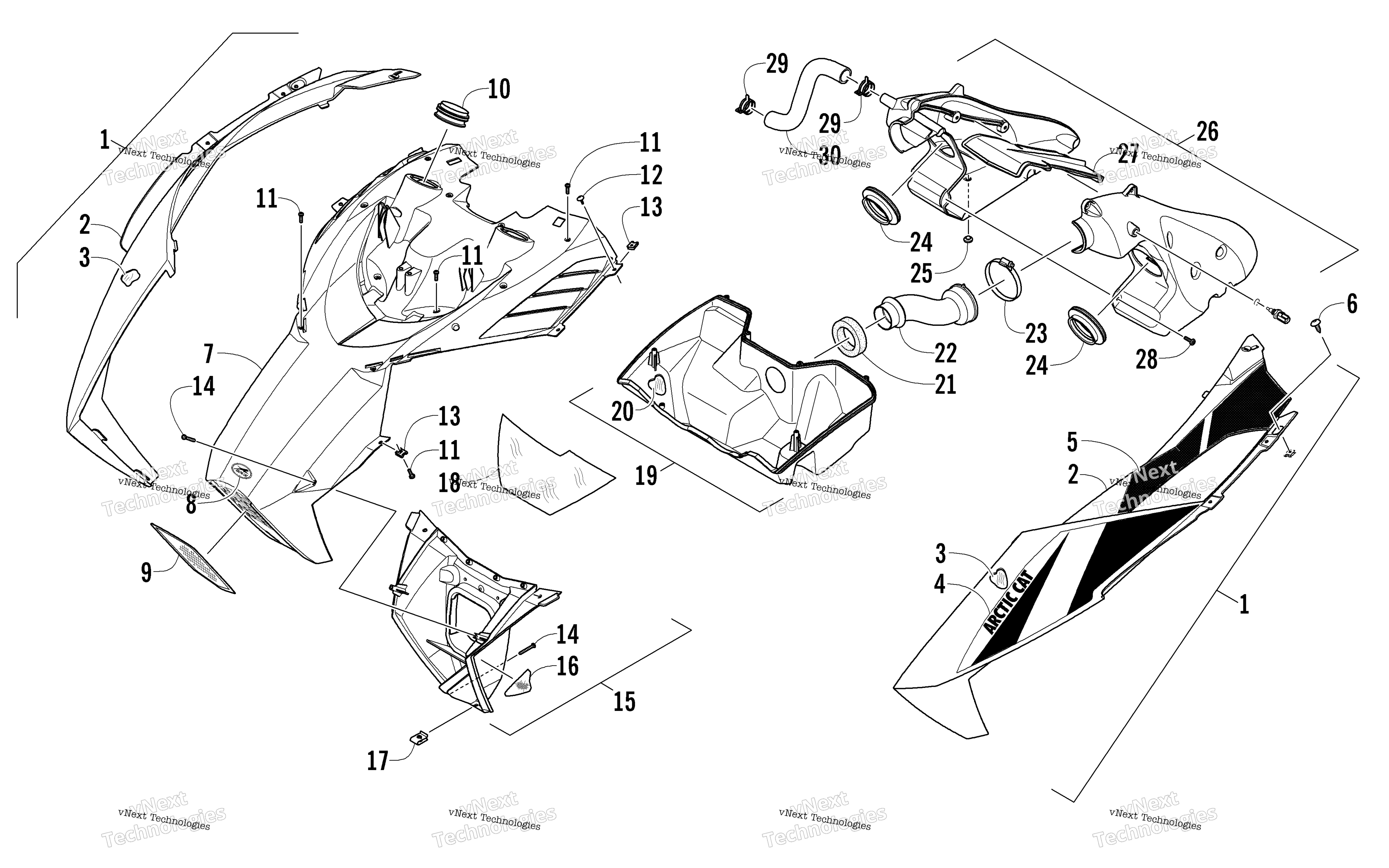

Схема капота And Air Intake Assembly для F 1100 SNO PRO ORANGE (S2013F1NEPUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Orange (inc. 2-5) art. 3718-527
По запросу
1
Hood w/Decals - Right - Orange (inc. 2-5) art. 3718-526
По запросу
2
Hood w/o Decals - Right - Orange (inc. 3) art. 3718-616
По запросу
2
Hood w/o Decals - Left - Orange (inc. 3) art. 3718-617
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - Forward Left art. 0621-035
По запросу
4
Decal, Hood - Forward Right art. 0621-034
По запросу
5
Decal, Hood - Rear Left art. 0621-037
По запросу
5
Decal, Hood - Rear Right art. 0621-036
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Plenum, Intake - Upper art. 6606-383
По запросу
8
Decal, "Arctic Cat" art. 9611-751
По запросу
9
Screen, Vent art. 0608-696
По запросу
10
Seal art. 6606-386
По запросу
11
Screw, Self-Tapping art. 1623-933
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Nut, U art. 1623-939
По запросу
14
Screw, Self-Tapping art. 1623-929
По запросу
15
Plenum, Air Intake - Lower Front - w/Reflector (inc. 16) art. 5706-990
По запросу
16
Decal, Reflector - Amber art. 0621-989
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Foil, Protective art. 6606-421
По запросу
19
Plenum, Intake - Lower Rear (inc. 20) art. 5706-372
По запросу
20
Foil, Protective art. 6606-419
По запросу
21
Seal art. 0617-644
По запросу
22
Duct, Intake art. 2670-164
По запросу
23
Clamp, Hose art. 0423-018
По запросу
24
Boot, Throttle Body art. 2670-161
По запросу
25
BUMPER,SEAT art. 0406-877
По запросу
26
Silencer, Air - Assembly (inc. 27-28) art. 2670-160
По запросу
27
Baffle, Air Silencer art. 2670-183
По запросу
28
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
29
Clamp, Hose art. 1623-291
По запросу
30
Hose, Breather art. 0610-852
По запросу
