модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO LTD BLACK (S2013F8HLEUSB)

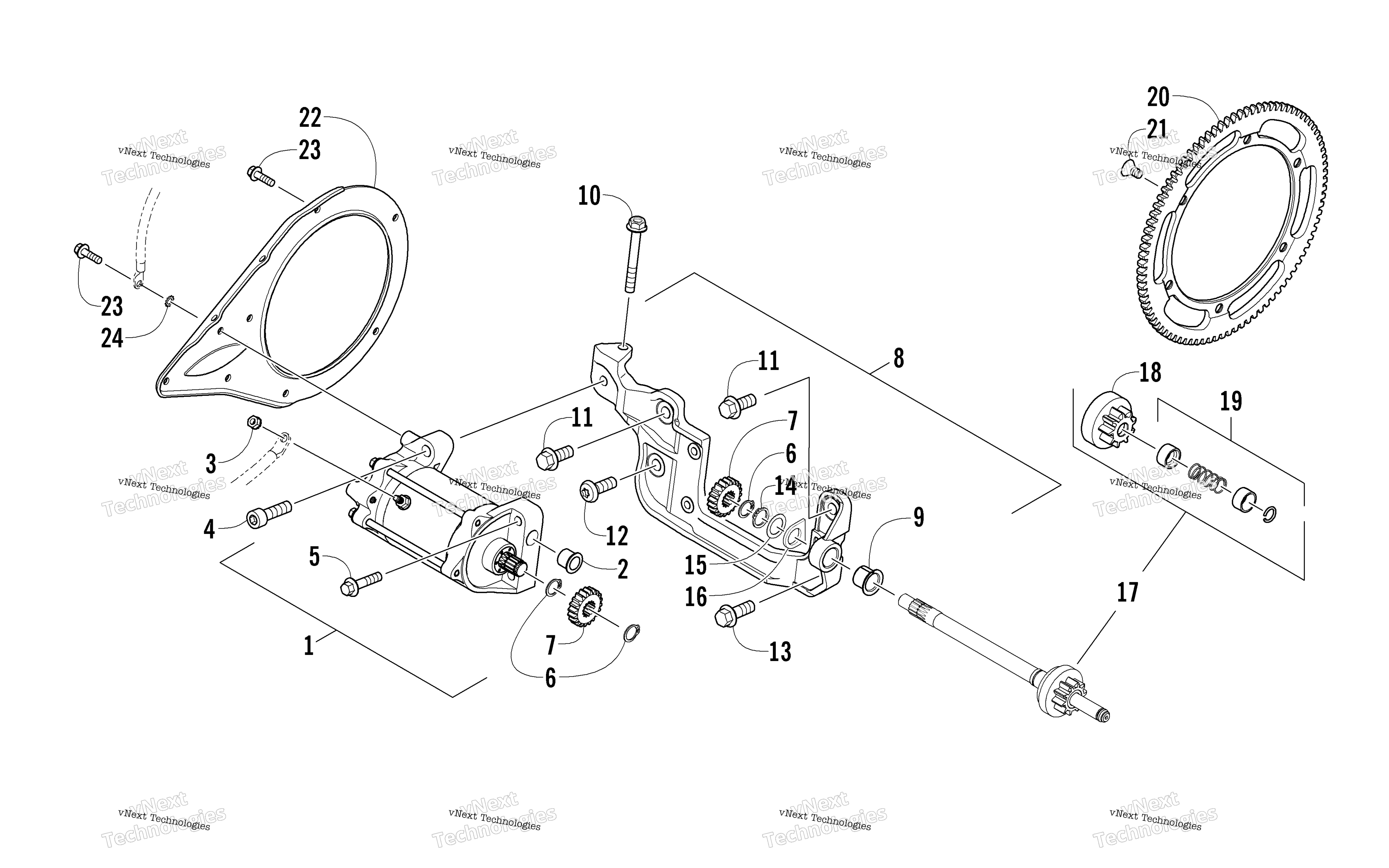

Схема стартера Motor Assembly для F 800 SNO PRO LTD BLACK (S2013F8HLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter (inc. 2) art. 0745-418
По запросу
2
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
3
Nut art. 0623-038
от 110 ₽
4
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
5
SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 art. 8408-836
По запросу
6
Ring, Snap art. 0645-638
По запросу
7
Gear, Starter art. 0645-678
По запросу
8
Bracket, Mounting - Starter Motor (inc. 9) art. 0745-361
По запросу
9
Bushing art. 0645-717
По запросу
10
Screw, Cap art. 1623-945
По запросу
11
Screw, Cap art. 8409-026
По запросу
12
Screw, Machine art. 1623-963
По запросу
13
Screw, Cap art. 8409-031
По запросу
14
Ring, Snap art. 0645-382
По запросу
15
Washer, Thrust art. 0645-429
По запросу
16
Spacer, Alignment art. 0645-693
По запросу
17
Kit, Pinion Shaft - Assembly (inc. 18-19) art. 0745-404
По запросу
18
Бендикс стартера Arctic Cat art. 0645-686
от 4 535 ₽
19
Установочный к-т бендикса стартера Arctic Cat art. 0745-398
от 4 535 ₽
20
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
21
Винт Arctic Cat art. 1623-821
от 987 ₽
22
Plate, Retaining - Starter Motor art. 0645-694
По запросу
23
Screw, Cap art. 8408-621
По запросу
24
Шайба Arctic Cat art. 8053-242
По запросу
