модель 2013 года
- Модель F 800
- Код модели F 800 SNO PRO ORANGE (S2013F8HEPUSO)

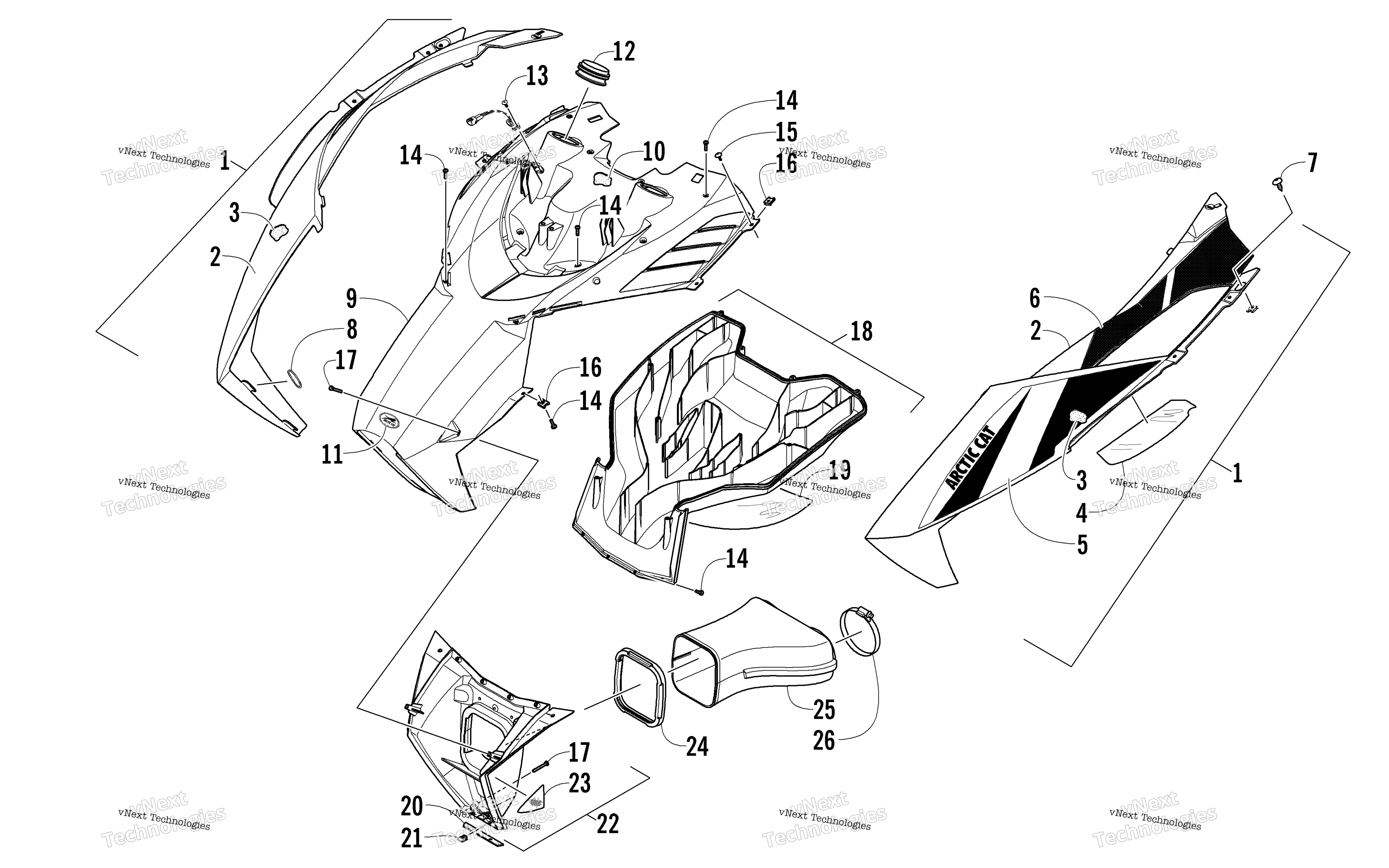

Схема капота And Air Intake Assembly для F 800 SNO PRO ORANGE (S2013F8HEPUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Orange (inc. 2-6) art. 3718-631
По запросу
1
Hood w/Decals - Right - Orange (inc. 2-3 and 5-6) art. 3718-630
По запросу
2
Hood w/o Decals - Left - Orange (inc. 3-4) art. 3718-591
По запросу
2
Пластик капота правый , оранжевый Arctic Cat art. 3718-590
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Forward Left art. 0621-035
По запросу
5
Decal, Hood - Forward Right art. 0621-034
По запросу
6
Decal, Hood - Rear Left art. 0621-037
По запросу
6
Decal, Hood - Rear Right art. 0621-036
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Decal, "Arctic Cat" art. 9611-751
По запросу
12
Seal art. 6606-386
По запросу
13
Clip, Retaining art. 0623-165
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-929
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-358
По запросу
19
Foil, Protective art. 6606-406
По запросу
20
Foam, Intake art. 0617-682
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Plenum, Air Intake - Lower Front - w/Reflector (inc. 23) art. 5706-990
По запросу
23
Decal, Reflector - Amber art. 0621-989
По запросу
24
Adapter, Boot art. 0617-624
По запросу
25
Boot art. 2670-328
По запросу
26
Clamp, Hose art. 0423-018
По запросу
