модель 2013 года
- Модель F 800
- Код модели F 800 TUCKER HIBBERT SIGNATURE EDITION BLACK (S2013F8H68USB)

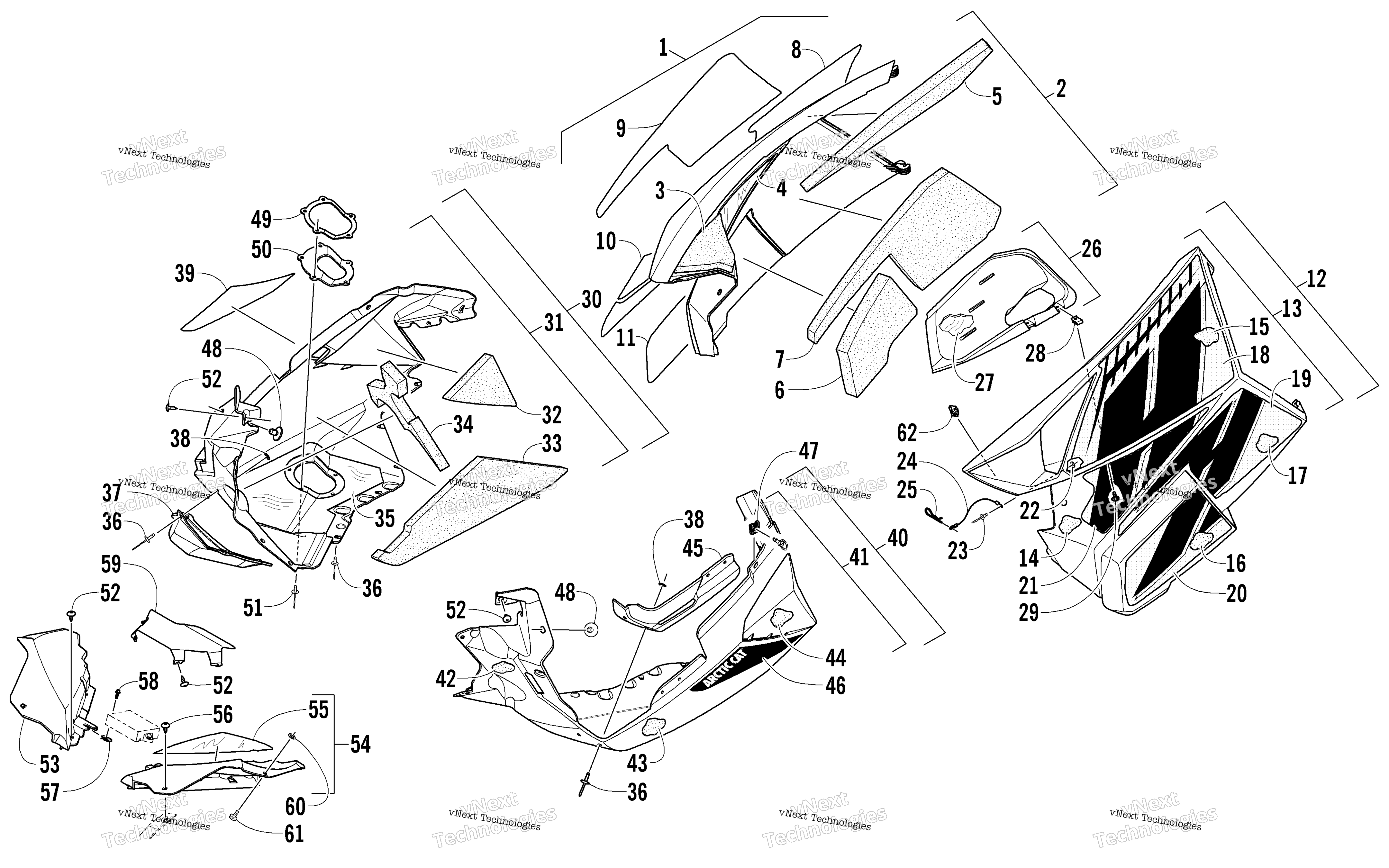

Схема Skid Plate и Side панель узла для F 800 TUCKER HIBBERT SIGNATURE EDITION BLACK (S2013F8H68USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-11) art. 3718-816
По запросу
2
Panel, Side - w/o Decals - Right - Black (inc. 3-7) art. 3718-658
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Rear - Right art. 0621-546
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 0621-550
По запросу
10
Decal, Side Panel - Upper Front - Right art. 0621-548
По запросу
11
Decal, Side Panel - Lower Front - Right art. 0621-552
По запросу
12
Panel, Side - Left - w/Decals - Black (inc. 13-21) art. 3718-817
По запросу
13
Panel, Side - w/o Decals - Left - Black (inc. 14-17) art. 3718-659
По запросу
14
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
15
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
18
Decal, Side Panel - Upper Rear - Left art. 0621-547
По запросу
19
Decal, Side Panel - Lower Rear - Left art. 0621-551
По запросу
20
Decal, Side Panel - Lower Front - Left art. 0621-553
По запросу
21
Decal, Side Panel - Upper Front - Left art. 0621-549
По запросу
22
Washer art. 8050-127
По запросу
23
Rivet art. 8060-486
По запросу
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Duct, Air - Clutch W/Foil (inc. 27) art. 1702-279
По запросу
27
Foil, Protective art. 6606-462
По запросу
28
Clip, U-Nut art. 1623-030
По запросу
29
Винт Arctic Cat art. 2623-164
от 368 ₽
30
Plate, Skid - Right - w/Decals - Black (inc. 31-39) art. 4718-086
По запросу
31
Plate, Skid - Right - w/o Decals - Black (inc. 32-38) art. 3718-744
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
34
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
35
Foil, Protective art. 3612-325
По запросу
36
Заклепка Arctic Cat art. 8061-708
от 168 ₽
37
Deflector, Heat art. 2612-754
По запросу
38
Washer art. 0123-802
от 110 ₽
39
Decal, Skid Plate - Right art. 0621-554
По запросу
40
Plate, Skid - Left - w/Decals - Black (inc. 41-46) art. 4718-087
По запросу
41
Plate, Skid - Left - w/o Decals - Black (inc. 42-45) art. 3718-745
По запросу
42
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
43
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
44
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
45
Panel, Reinforcement art. 6606-613
По запросу
46
Decal, Skid Plate - Left art. 0621-555
По запросу
47
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
48
Pin, Retaining art. 6606-592
По запросу
49
Plate, Exhaust Outlet art. 2612-796
По запросу
50
Seal, Exhaust Outlet art. 2612-795
По запросу
51
Rivet art. 8061-710
По запросу
52
Винт-саморез Arctic Cat art. 1623-129
По запросу
53
Fascia, Front - Right - Black art. 6606-342
По запросу
54
Fascia, Front - Left - Black (inc. 55) art. 3718-303
По запросу
55
Foil, Protective art. 6606-405
По запросу
56
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
57
Clip, U-Nut art. 0423-031
По запросу
58
Болт Arctic Cat art. 8408-620
от 190 ₽
59
Shield, Heat - EMC art. 0632-003
По запросу
60
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
61
Screw, Thumb art. 1623-999
По запросу
62
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
