модель 2013 года
- Модель F570
- Код модели F570 ORANGE (S2013F5DFCUSO)

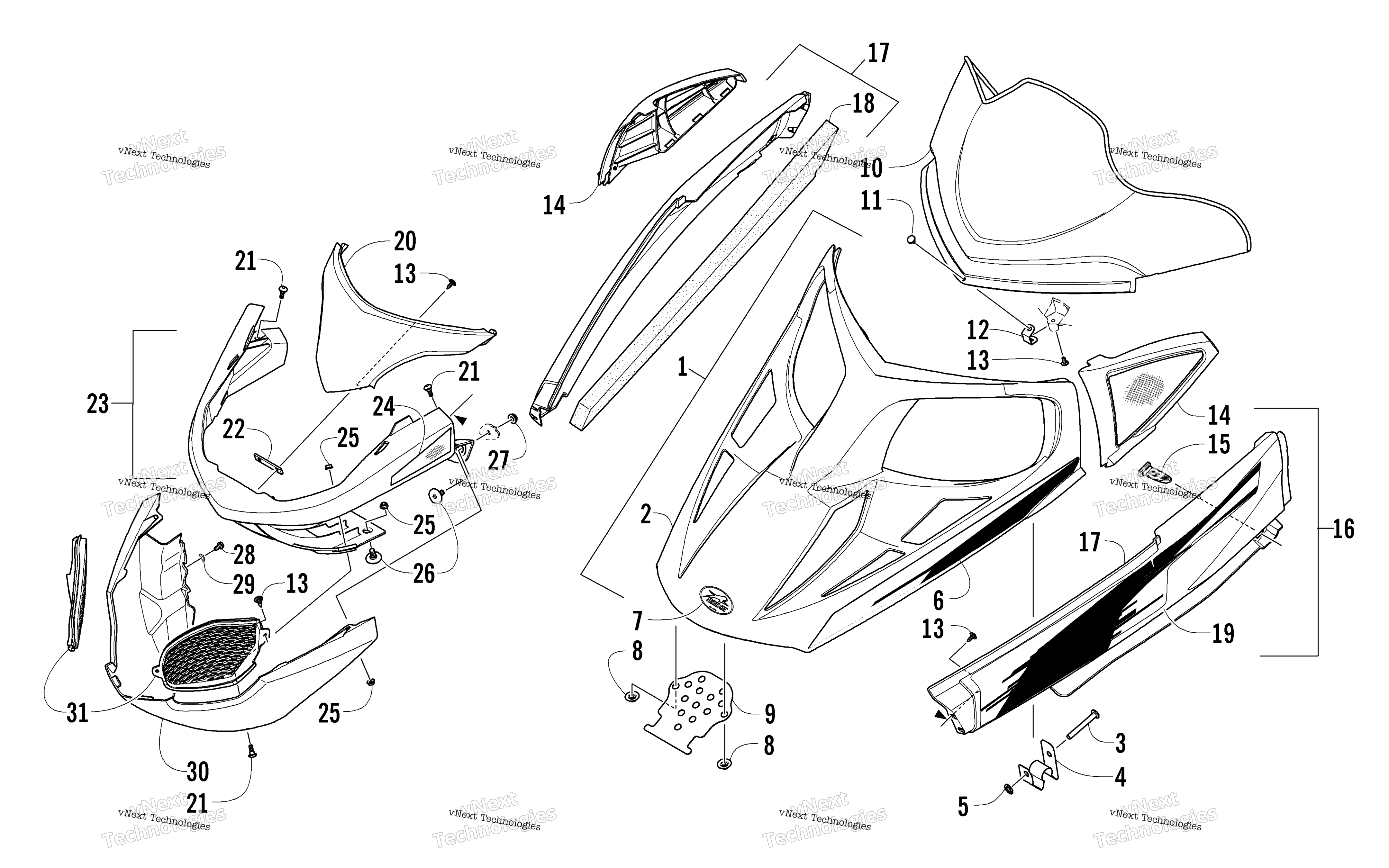

Схема Hood, Windshield, и передний Bumper узла для F570 ORANGE (S2013F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-7) art. 3718-772
По запросу
2
Hood w/o Decals - Orange (inc. 3-5) art. 7901-689
По запросу
3
Палец Arctic Cat art. 1623-610
По запросу
4
Скоба крепежная Arctic Cat art. 5706-084
По запросу
4
Cкоба крепежная Arctic Cat art. 5706-085
По запросу
5
Гайка Arctic Cat art. 1623-409
от 168 ₽
6
Decal, Hood - Right art. 9611-746
По запросу
6
Decal, Hood - Left art. 9611-747
По запросу
7
Decal, "Arctic Cat" art. 9611-751
По запросу
8
Гайка Arctic Cat art. 1623-469
По запросу
9
Bracket, Hinge art. 5606-042
По запросу
10
Windshield, Mid art. 5606-961
По запросу
11
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
12
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
13
Винт-саморез Arctic Cat art. 1623-129
По запросу
14
Bezel, Intake - Left - Orange art. 5606-927
По запросу
14
Bezel, Intake - Right - Orange art. 5606-926
По запросу
15
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
16
Spar, Front - w/Decals - Left - Orange (inc. 17-19) art. 3718-771
По запросу
16
Spar, Front - w/Decals - Right - Orange (inc. 17-19) art. 3718-770
По запросу
17
Spar, Front - w/o Decals - Right - Orange (inc. 18) art. 3718-644
По запросу
17
Spar, Front - w/o Decals - Left - Orange (inc. 18) art. 3718-645
По запросу
18
Foam, Front Spar - Right art. 0617-656
По запросу
18
Foam, Front Spar - Left art. 0617-657
По запросу
19
Decal, Front Spar - Forward - Right art. 9611-744
По запросу
19
Decal, Front Spar - Forward - Left art. 9611-745
По запросу
20
Накладка оранжевая Arctic Cat art. 4606-517
По запросу
21
Болт Arctic Cat art. 0423-355
По запросу
22
Spacer art. 5606-953
По запросу
23
Bumper, Front - White (inc. 24) art. 2718-925
По запросу
24
Decal, Reflector - Right - Amber art. 9611-384
По запросу
24
Decal, Reflector - Left - Amber art. 9611-385
По запросу
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
27
Гайка Arctic Cat art. 8424-602
от 110 ₽
28
Болт Arctic Cat art. 0623-966
от 168 ₽
29
Шайба Arctic Cat art. 8053-242
По запросу
30
Fascia, Bumper - Lower White art. 5606-467
По запросу
31
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
31
Vent, Bumper - Right - Black art. 4606-604
По запросу
