модель 2013 года
- Модель M 1100 Turbo
- Код модели M 1100 TURBO 153 BLACK (S2013M1NE3USB)

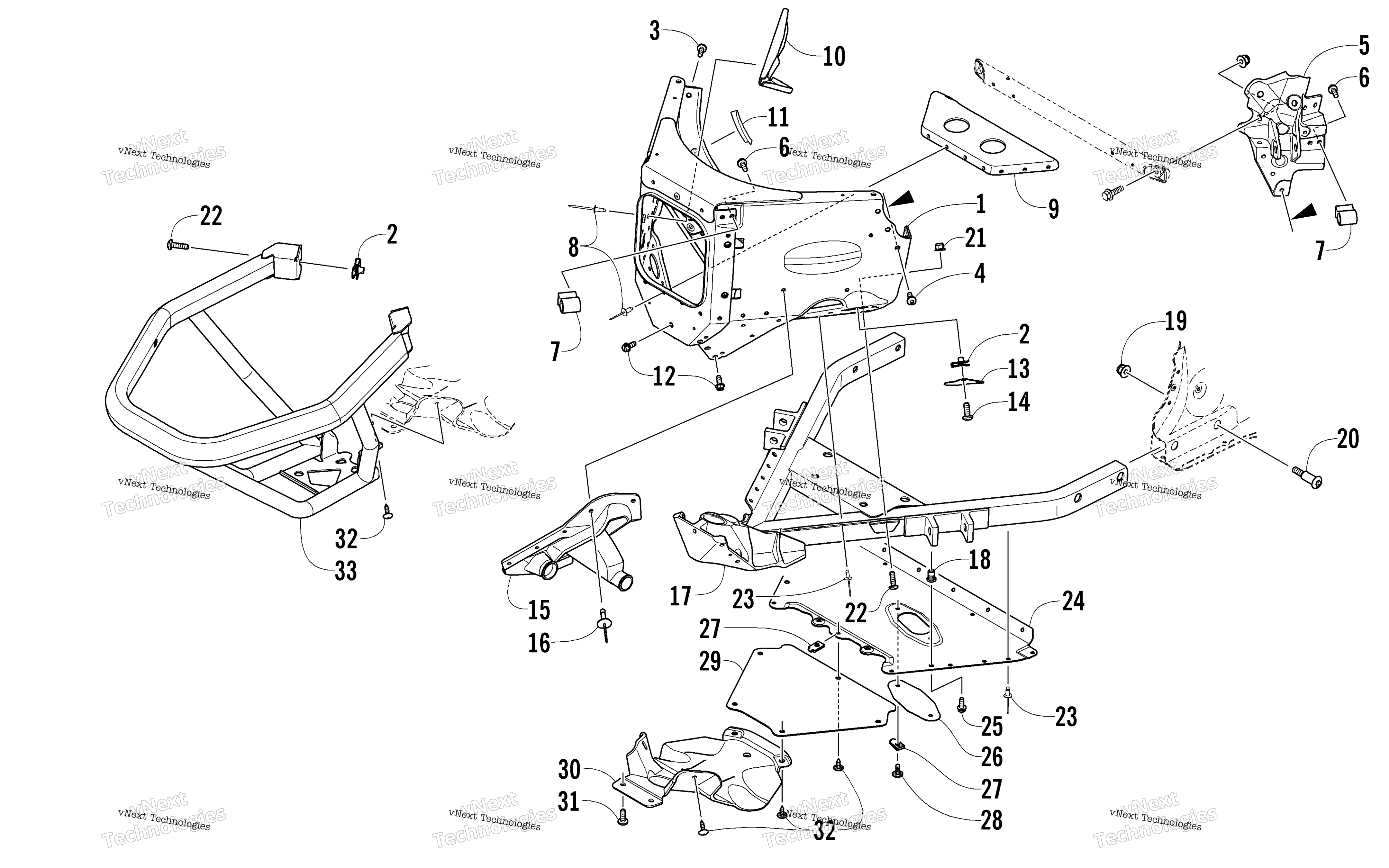

Схема передней части Bumper And Frame Assembly для M 1100 TURBO 153 BLACK (S2013M1NE3USB)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT,FRT PANEL-TURBO ASSY (inc. 2-5) art. 2707-180
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
10
Bracket, Steering Stop art. 0607-991
По запросу
11
Trim art. 0706-371
По запросу
12
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
13
Panel, Close-Off art. 1707-568
По запросу
14
Screw, Machine art. 8471-616
По запросу
15
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
15
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
16
Rivet art. 8061-628
По запросу
17
Frame, Lower - 4-Stroke - Weldment art. 3707-131
По запросу
18
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Screw, Shoulder art. 1623-817
По запросу
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Screw, Machine art. 8468-620
По запросу
23
Заклепка Arctic Cat art. 8060-686
от 116 ₽
24
Belly Pan - Center art. 0607-983
По запросу
25
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
26
Cover, Access - Oil Drain art. 1607-108
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Panel, Access art. 1607-063
По запросу
30
Belly Pan - Front art. 6606-614
По запросу
31
SCREW,MACH-TSTRH-M5 X 0.8 X 25 CA PT/W23 art. 2623-033
По запросу
32
Винт-саморез Arctic Cat art. 1623-129
По запросу
33
Bumper, Front - Assembly Green art. 1707-531
По запросу
