модель 2013 года
- Модель M 1100
- Код модели M 1100 153 BLACK (S2013M1N3EUSB)

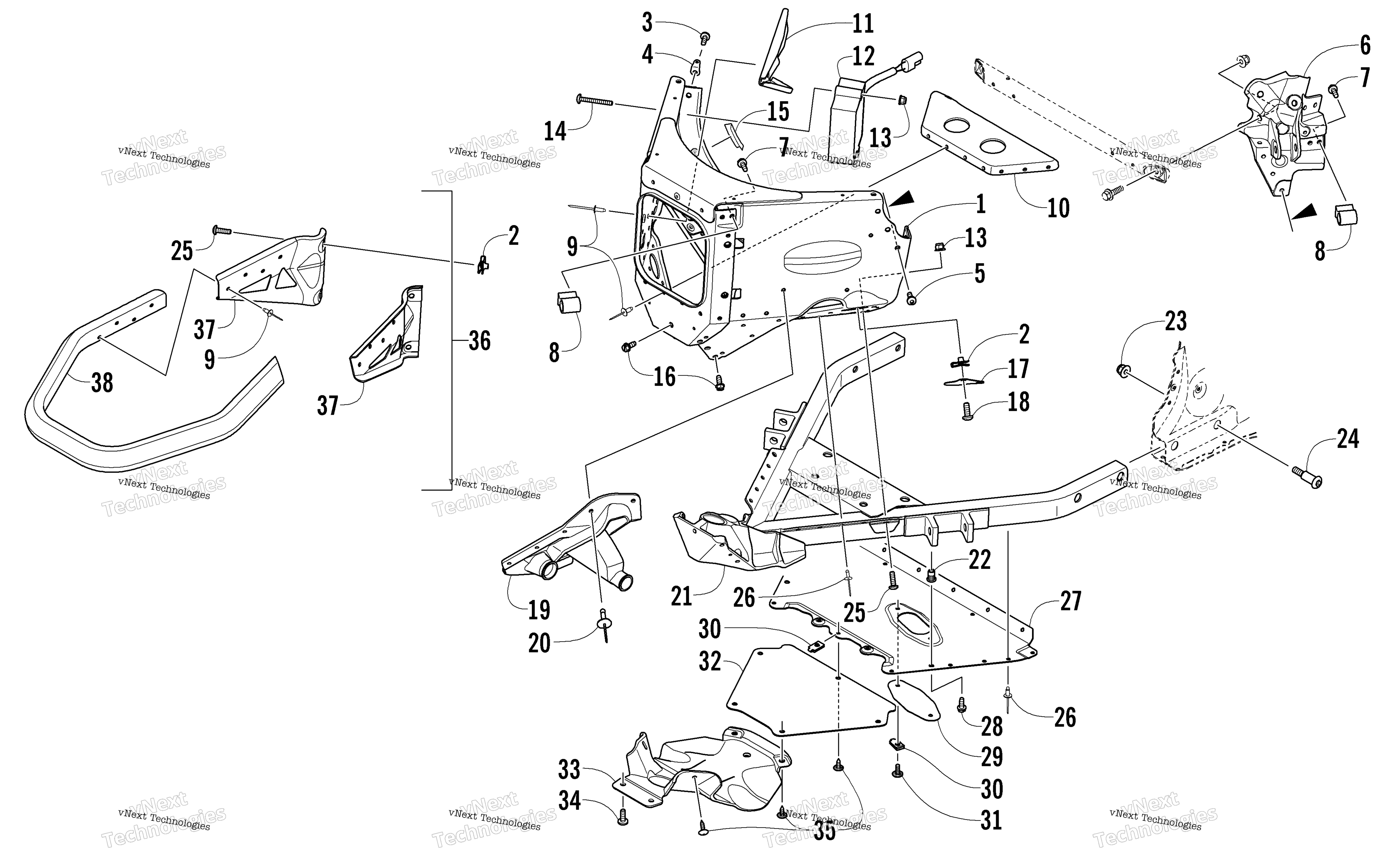

Схема передней части Bumper And Frame Assembly для M 1100 153 BLACK (S2013M1N3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Kit, Front Panel (inc. 2-6) art. 2707-181
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
11
Bracket, Steering Stop art. 0607-991
По запросу
12
Regulator, Voltage art. 0630-288
от 10 730 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Винт Arctic Cat art. 8477-620
от 168 ₽
15
Trim art. 0706-371
По запросу
16
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
17
Panel, Close-Off art. 1707-568
По запросу
18
Screw, Machine art. 8471-616
По запросу
19
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
19
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
20
Rivet art. 8061-628
По запросу
21
Frame, Lower - 4-Stroke - Weldment art. 3707-131
По запросу
22
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
Screw, Shoulder art. 1623-817
По запросу
25
Screw, Machine art. 8468-620
По запросу
26
Заклепка Arctic Cat art. 8060-686
от 116 ₽
27
Belly Pan - Center art. 0607-983
По запросу
28
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
29
Cover, Access - Oil Drain art. 1607-108
По запросу
30
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
31
Винт Arctic Cat art. 2623-164
от 368 ₽
32
Panel, Access art. 1607-063
По запросу
33
Belly Pan - Front art. 6606-614
По запросу
34
SCREW,MACH-TSTRH-M5 X 0.8 X 25 CA PT/W23 art. 2623-033
По запросу
35
Винт-саморез Arctic Cat art. 1623-129
По запросу
36
Bumper, Front - Assembly Green (inc. eight No. 8 and 37-38) art. 1707-597
По запросу
37
Bracket, Mounting - Bumper - Right - Black art. 1707-576
По запросу
37
Bracket, Mounting - Bumper - Left - Black art. 1707-577
По запросу
38
Bumper, Front Green art. 1707-579
По запросу
