модель 2013 года
- Модель M 800
- Код модели M 800 153 BLACK (S2013M8H3EUSB)

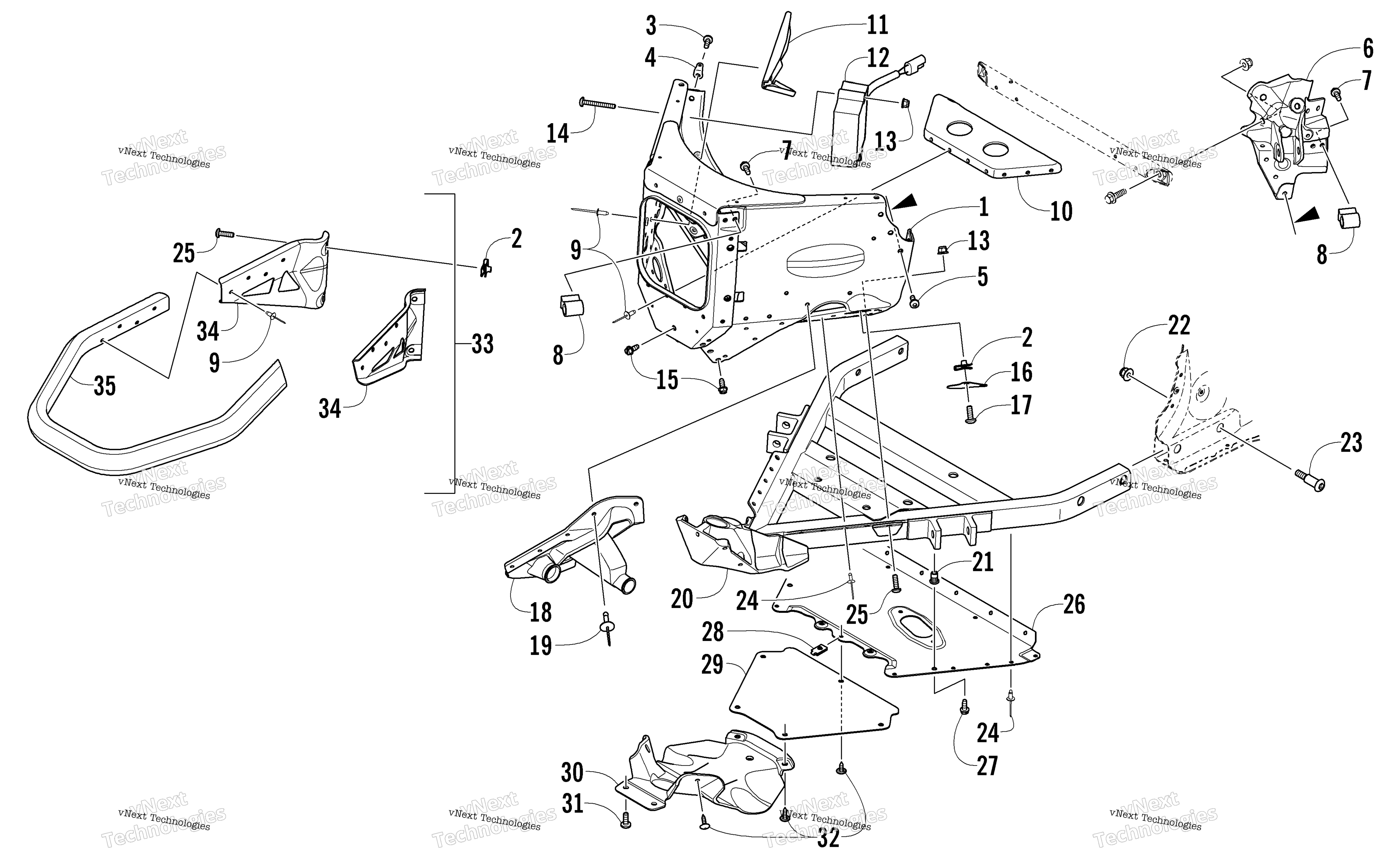

Схема передней части Bumper And Frame Assembly для M 800 153 BLACK (S2013M8H3EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Kit, Front Panel (inc. 2-6) art. 2707-181
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
11
Bracket, Steering Stop art. 0607-991
По запросу
12
Regulator, Voltage art. 0630-323
от 8 586 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
15
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
16
Panel, Close-Off art. 1707-568
По запросу
17
Screw, Machine art. 8471-616
По запросу
18
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
18
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
19
Rivet art. 8061-628
По запросу
20
Frame, Front - Lower art. 3707-130
По запросу
21
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
23
Screw, Shoulder art. 1623-817
По запросу
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
Screw, Machine art. 8468-620
По запросу
26
Belly Pan - Center art. 0607-983
По запросу
27
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
28
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
29
Panel, Access art. 1607-063
По запросу
30
Belly Pan - Front art. 6606-614
По запросу
31
SCREW,MACH-TSTRH-M5 X 0.8 X 25 CA PT/W23 art. 2623-033
По запросу
32
Винт-саморез Arctic Cat art. 1623-129
По запросу
33
Bumper, Front - Assembly Green (inc. eight No. 9 and 34-35) art. 1707-597
По запросу
34
Bracket, Mounting - Bumper - Right - Black art. 1707-576
По запросу
34
Bracket, Mounting - Bumper - Left - Black art. 1707-577
По запросу
35
Bumper, Front Green art. 1707-579
По запросу
