модель 2013 года
- Модель M 800
- Код модели M 800 HCR 153 WHITE (S2013M8HHCUSW)

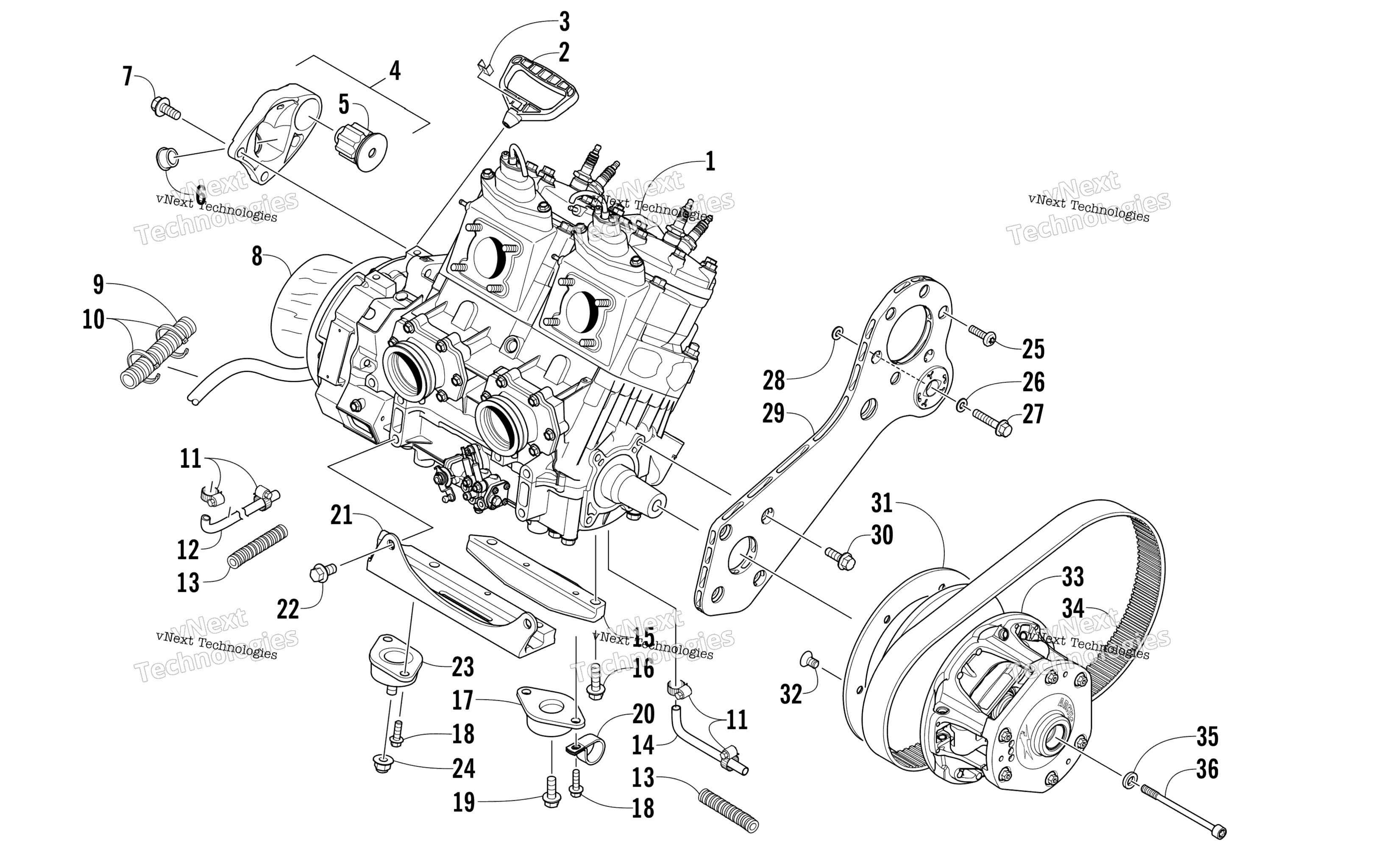

Схема двигателя And Related Parts для M 800 HCR 153 WHITE (S2013M8HHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AB80L4 - w/o EFI Components art. 0662-609
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - MAG (inc. 5-6) art. 0708-582
По запросу
5
Mount, Engine art. 0608-630
от 1 572 ₽
6
Bushing art. 0608-633
По запросу
7
Screw, Cap art. 8409-026
По запросу
8
Foil, Protective art. 4606-425
По запросу
9
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
10
Зажим Arctic Cat art. 0123-788
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Coolant - MAG/Throttle Body art. 0610-923
По запросу
13
Conduit, Flexible - 5 ft art. 0619-776
По запросу
14
Hose, Coolant art. 0610-878
По запросу
15
Plate, Engine Mounting - Lower Rear art. 0708-602
По запросу
16
Screw, Cap art. 8409-036
По запросу
17
Mount, Engine art. 0608-496
По запросу
18
Screw, Shoulder art. 1623-944
По запросу
19
Screw, Cap art. 8409-017
По запросу
20
Clamp, Routing art. 1623-080
По запросу
21
Plate, Engine Mounting - Lower Front art. 0708-600
По запросу
22
SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 art. 8409-021
По запросу
23
Mount, Engine - Lower art. 0708-587
от 2 255 ₽
24
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
25
Screw, Machine art. 8468-617
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Screw, Cap art. 1623-932
По запросу
28
Washer, Spring art. 0623-987
По запросу
29
Plate, Engine Mounting - PTO art. 0708-622
По запросу
30
Screw, Cap art. 1623-937
По запросу
31
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
32
Винт Arctic Cat art. 1623-821
от 987 ₽
33
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
34
Ремень вариатора Arctic Cat art. 0627-084
По запросу
35
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
36
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
