модель 2013 года
- Модель M 800
- Код модели M 800 SNO PRO LTD 162 BLACK (S2013M8HPEUSB)

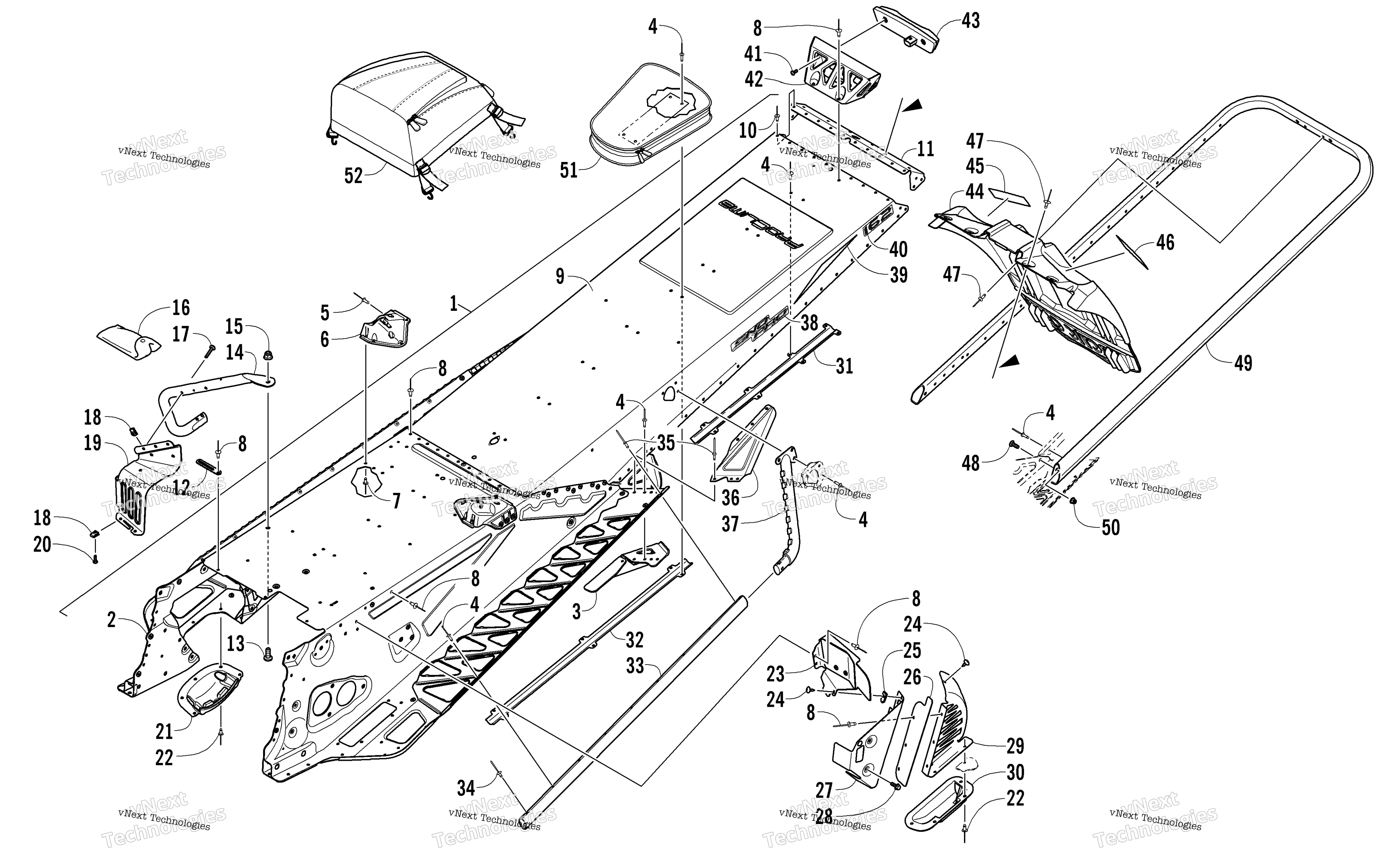

Схема Tunnel, задний Bumper, и Snowflap узла для M 800 SNO PRO LTD 162 BLACK (S2013M8HPEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly Black art. 1707-874
По запросу
1
Tunnel Assembly - Black (inc. 2-11) art. 2707-161
По запросу
2
Tunnel, Front - Assembly Black (inc. 3-4) art. 1707-894
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 2707-245
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 2707-244
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Rivet art. 1623-257
По запросу
8
Rivet - Black art. 8060-702
По запросу
9
Tunnel, Rear - Black art. 2707-159
По запросу
10
Клепка Arctic Cat art. 8060-504
от 116 ₽
11
End Cap, Tunnel - Black art. 1707-725
По запросу
12
Зажим Arctic Cat art. 1623-984
По запросу
13
Screw, Machine art. 8476-820
По запросу
14
Support, Footrest - Left art. 1707-455
По запросу
14
Support, Footrest - Right art. 1707-454
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Kit, Tool art. 0744-076
По запросу
17
Screw, Machine art. 8468-536
По запросу
18
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
19
Footrest - Right - Black art. 1707-556
По запросу
19
Footrest - Left - Black art. 1707-557
По запросу
20
Винт Arctic Cat art. 8475-512
от 160 ₽
21
Protector, Chain Case art. 1607-109
По запросу
22
Заклепка Arctic Cat art. 8061-708
от 168 ₽
23
Mount, Clutch Guard art. 1702-278
По запросу
24
Винт-саморез Arctic Cat art. 1623-129
По запросу
25
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
26
Shield, Brake Disc - Center - Black art. 1707-639
По запросу
27
Shield, Brake Disc - Front art. 1607-118
По запросу
28
Screw, Cap art. 8408-613
По запросу
29
Shield, Brake Disc - Rear - Black art. 0607-520
По запросу
30
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
31
Protector, Harness - Taillight art. 0630-280
По запросу
32
Protector, Taillight Harness art. 0630-307
По запросу
33
Roll, Tunnel - Black art. 1707-697
По запросу
34
Rivet art. 1623-130
По запросу
35
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
36
Gusset, Running Board - Left - Black art. 1707-699
По запросу
36
Gusset, Running Board - Right - Black art. 1707-698
По запросу
37
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
37
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
38
Decal, Tunnel - "Sno Pro" art. 9611-648
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Decal, Tunnel - 162 art. 0621-294
По запросу
41
Screw, Machine art. 8470-512
По запросу
42
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
43
стоп сигнал art. 0609-898
от 3 166 ₽
44
Snowflap art. 6606-394
от 10 642 ₽
45
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
46
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
47
Rivet art. 8061-706
По запросу
48
Болт Arctic Cat art. 8476-620
По запросу
49
Bumper, Rear Black art. 1707-506
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Bag, Belt art. 6606-615
По запросу
52
Сумка багажная на тоннель Arctic Cat art. 6639-401
от 15 393 ₽
