модель 2013 года
- Модель T 570
- Код модели T570 BLACK (S2013T5DFCUSB)

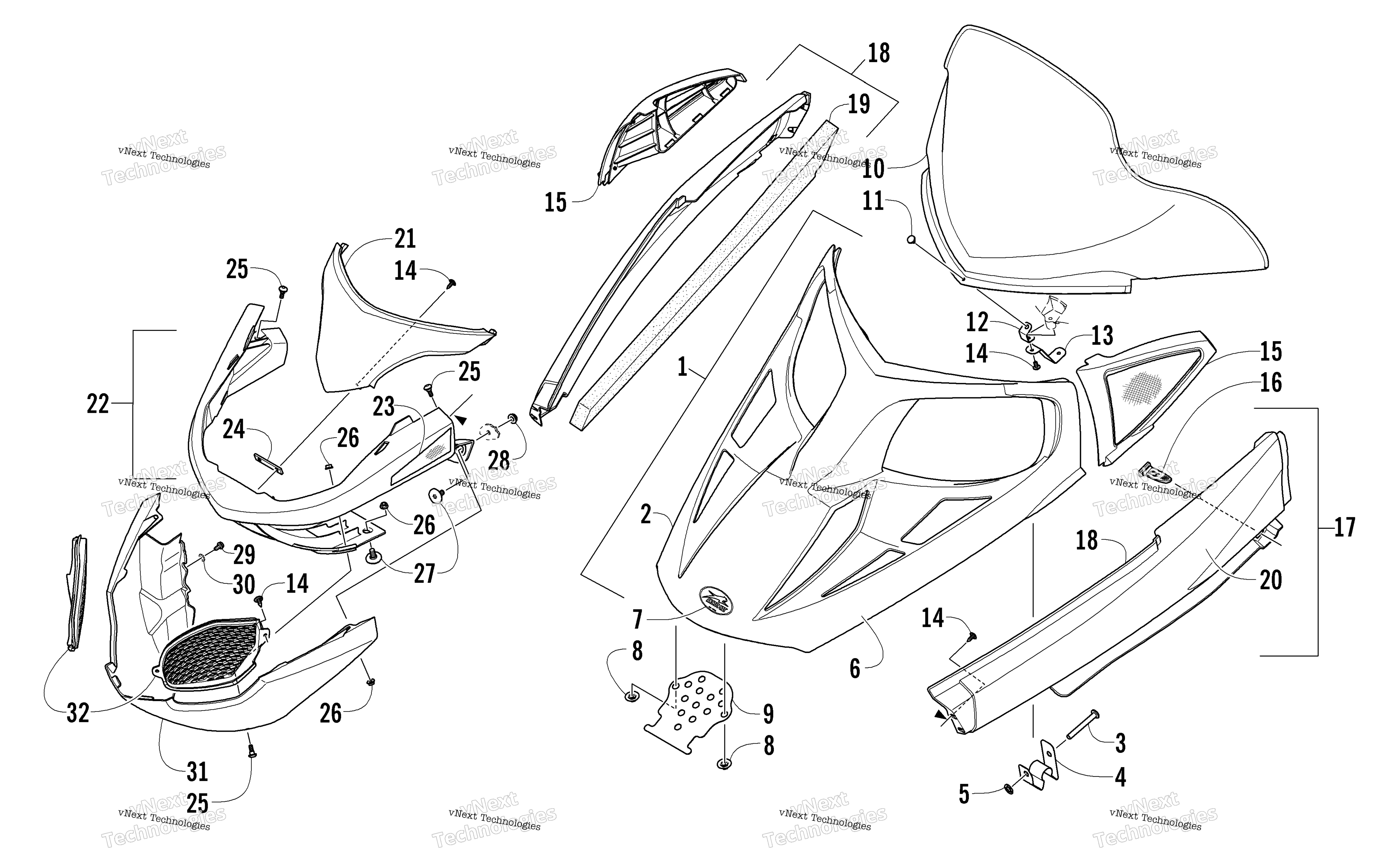

Схема Hood, Windshield, и передний Bumper узла для T570 BLACK (S2013T5DFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-7) art. 3718-423
По запросу
2
Hood - Black (inc. 3-5) art. 7800-953
По запросу
3
Палец Arctic Cat art. 1623-610
По запросу
4
Скоба крепежная Arctic Cat art. 5706-084
По запросу
4
Cкоба крепежная Arctic Cat art. 5706-085
По запросу
5
Гайка Arctic Cat art. 1623-409
от 168 ₽
6
Decal, Hood - Right art. 9611-940
По запросу
6
Decal, Hood - Left art. 9611-941
По запросу
7
Decal, "Arctic Cat" art. 9611-751
По запросу
8
Гайка Arctic Cat art. 1623-469
По запросу
9
Bracket, Hinge art. 5606-042
По запросу
10
Windshield, High - Tint art. 5606-962
от 4 710 ₽
11
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
12
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
13
Bracket, Windshield art. 5606-277
По запросу
14
Винт-саморез Arctic Cat art. 1623-129
По запросу
15
Bezel, Intake - Assembly - Left - Black art. 5606-925
По запросу
15
Bezel, Intake - Assembly - Right - Black art. 5606-924
По запросу
16
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
17
Spar, Front - w/Decals - Left - Black (inc. 18-20) art. 3718-425
По запросу
17
Spar, Front - w/Decals - Right - Black (inc. 18-20) art. 3718-424
По запросу
18
Spar, Front - Left - Black (inc. 19) art. 3718-317
По запросу
18
Spar, Front - Right - Black (inc. 19) art. 3718-316
По запросу
19
Foam, Front Spar - Left art. 0617-657
По запросу
19
Foam, Front Spar - Right art. 0617-656
По запросу
20
Decal, Front Spar art. 9611-942
По запросу
21
Fascia, Bumper - Upper - Black art. 4606-518
По запросу
22
Bumper, Front - White (inc. 23) art. 2718-925
По запросу
23
Decal, Reflector - Right - Amber art. 9611-384
По запросу
23
Decal, Reflector - Left - Amber art. 9611-385
По запросу
24
Spacer art. 5606-953
По запросу
25
Болт Arctic Cat art. 0423-355
По запросу
26
Гайка Arctic Cat art. 8427-602
от 116 ₽
27
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
28
Гайка Arctic Cat art. 8424-602
от 110 ₽
29
Болт Arctic Cat art. 0623-966
от 168 ₽
30
Шайба Arctic Cat art. 8053-242
По запросу
31
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
32
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
32
Vent, Bumper - Right - Black art. 4606-604
По запросу
