модель 2013 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR METALLIC BLACK (S2013TZNTXUSB)

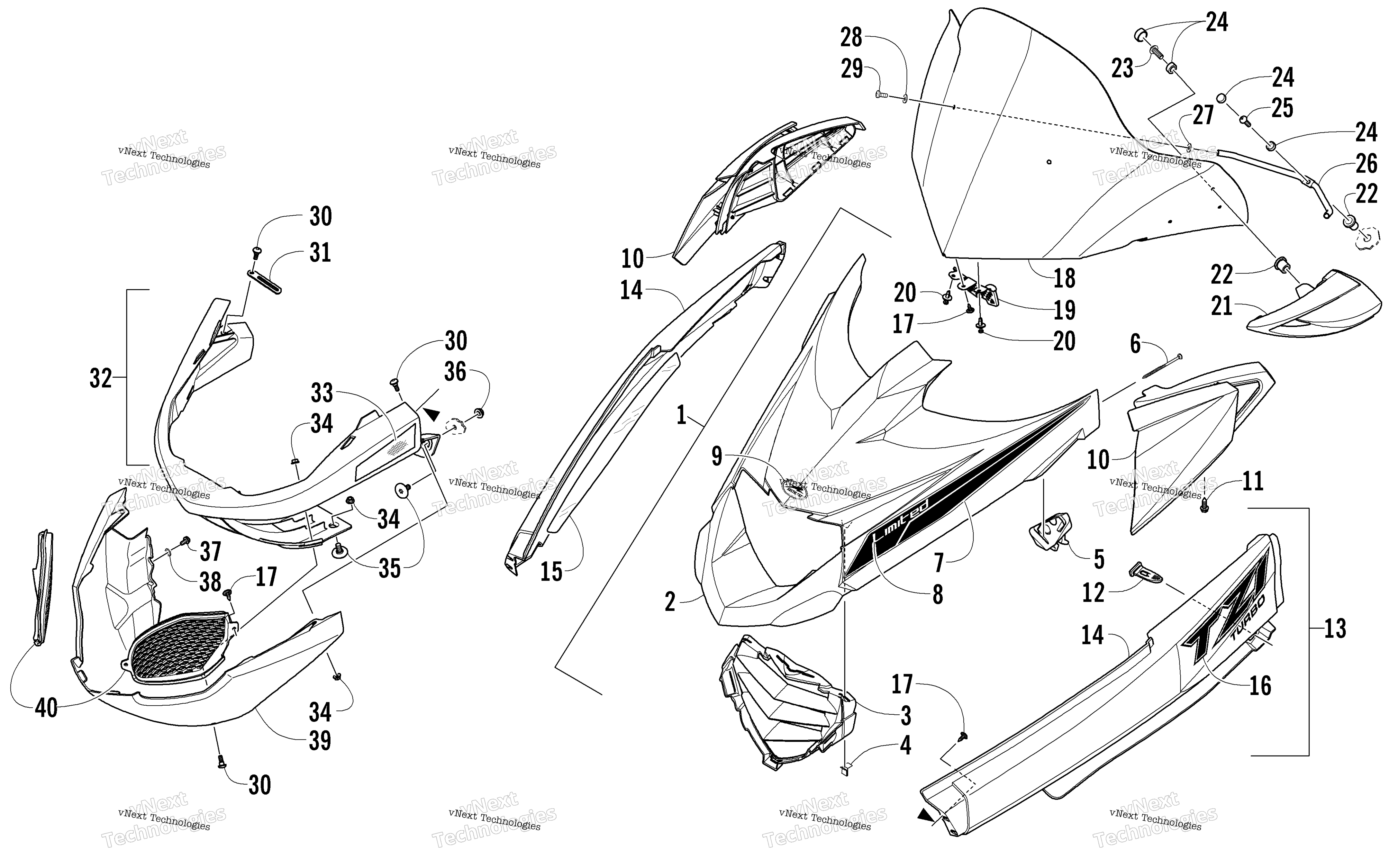

Схема Hood, Windshield, и передний Bumper узла для TZ1 TURBO LXR METALLIC BLACK (S2013TZNTXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-9) art. 3718-414
По запросу
2
Hood w/o Decals - Black (inc. 3-6) art. 7800-812
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Right art. 9611-794
По запросу
7
Decal, Hood - Left art. 9611-795
По запросу
8
Decal, "Limited" art. 9611-796
По запросу
9
Decal, "Arctic Cat" art. 9611-751
По запросу
10
Bezel, Intake - Right Black art. 6606-246
По запросу
10
Bezel, Intake - Left Black art. 6606-247
По запросу
11
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
12
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
13
Spar, Front - w/Decals - Left - Black (inc. 14 and 16) art. 3718-413
По запросу
13
Spar, Front - w/Decals - Right - Black (inc. 14-16) art. 3718-412
По запросу
14
Spar, Front - w/o Decals - Left - Black art. 5706-267
По запросу
14
Spar, Front - w/o Decals - Right - Black art. 5706-266
По запросу
15
Foil, Spar - Right art. 4606-934
По запросу
16
Decal, Front Spar art. 9611-786
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Windshield art. 5606-670
По запросу
19
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Зеркало заднего вида снегохода Arctic Cat art. 6639-629
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Screw, Machine art. 0623-902
По запросу
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Винт Arctic Cat art. 0623-121
от 578 ₽
26
Support, Windshield art. 4706-805
По запросу
27
Шайба Arctic Cat art. 8050-242
По запросу
28
Шайба - крепеж стекла 8х19х3 Arctic Cat art. 1623-837
от 882 ₽
29
Screw, Machine art. 1623-842
По запросу
30
Болт Arctic Cat art. 0423-355
По запросу
31
Зажим Arctic Cat art. 1623-984
По запросу
32
Bumper, Front Black (inc. 33) art. 3718-394
По запросу
33
Decal, Reflector - Right - Amber art. 9611-384
По запросу
33
Decal, Reflector - Left - Amber art. 9611-385
По запросу
34
Гайка Arctic Cat art. 8427-602
от 116 ₽
35
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
36
Гайка Arctic Cat art. 8424-602
от 110 ₽
37
Болт Arctic Cat art. 0623-966
от 168 ₽
38
Шайба Arctic Cat art. 8053-242
По запросу
39
Fascia, Bumper - Lower Black art. 5706-265
По запросу
40
Vent, Bumper - Right - Black art. 4606-604
По запросу
40
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
Другие схемы модели
Hood, Windshield, и передний Bumper узел
