модель 2013 года
- Модель TZ1
- Код модели TZ1 LXR METALLIC BLACK (S2013TZNLXUSB)

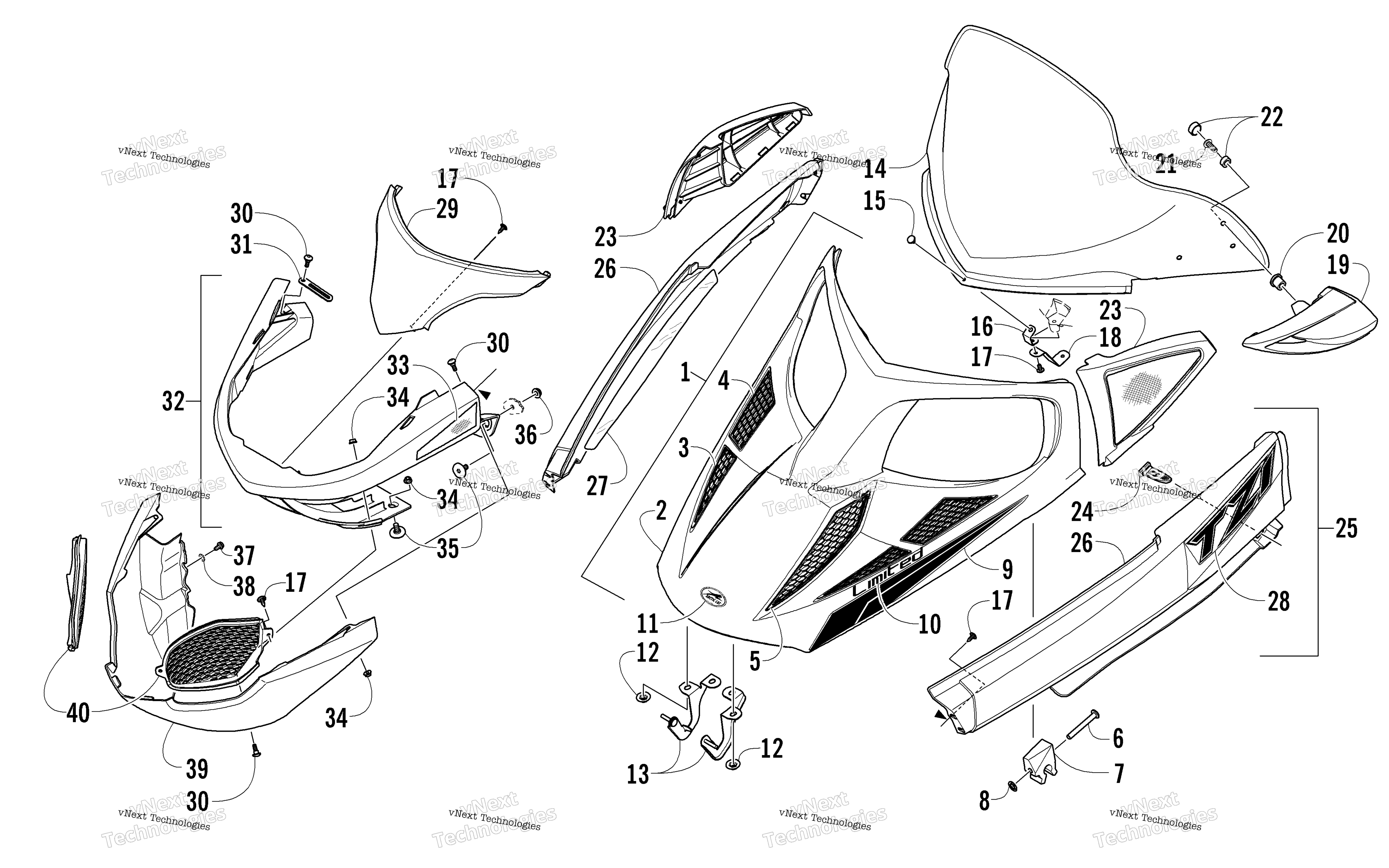

Схема Hood, Windshield, и передний Bumper узла для TZ1 LXR METALLIC BLACK (S2013TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-11) art. 3718-395
По запросу
2
Hood w/o Decals - Black (inc. 3-8) art. 7901-316
По запросу
3
Решетка воздухозаборника капота левая Arctic Cat art. 4606-625
По запросу
3
Vent, Hood - Outer Front - Right - Black art. 4606-624
По запросу
4
Решетка воздуховода капота правая Arctic Cat art. 4606-640
от 2 762 ₽
4
Решетка воздухозаборника капота левая Arctic Cat art. 4606-641
от 2 615 ₽
5
Решетка воздуховода art. 4606-614
По запросу
5
Решетка капота левая Arctic Cat art. 4606-615
от 3 161 ₽
6
Палец Arctic Cat art. 1623-610
По запросу
7
Скоба крепежная Arctic Cat art. 5706-084
По запросу
7
Cкоба крепежная Arctic Cat art. 5706-085
По запросу
8
Гайка Arctic Cat art. 1623-409
от 168 ₽
9
Decal, Hood - Right art. 9611-794
По запросу
9
Decal, Hood - Left art. 9611-795
По запросу
10
Decal, "Limited" art. 9611-796
По запросу
11
Decal, "Arctic Cat" art. 9611-751
По запросу
12
Гайка Arctic Cat art. 1623-469
По запросу
13
Bracket, Hinge - Left art. 3706-347
По запросу
13
Bracket, Hinge - Right art. 3706-348
По запросу
14
Winshield, High - w/Holes art. 5606-963
от 4 710 ₽
15
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
16
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
17
Винт-саморез Arctic Cat art. 1623-129
По запросу
18
Bracket, Windshield art. 5606-277
По запросу
19
Зеркало заднего вида снегохода Arctic Cat art. 6639-629
По запросу
20
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
21
Screw, Machine art. 0623-902
По запросу
22
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
23
Bezel, Intake - Left - Black art. 4706-997
По запросу
23
Bezel, Intake - Right - Black art. 4706-996
По запросу
24
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
25
Spar, Front - w/Decals - Left - Black (inc. 26 and 28) art. 3718-397
По запросу
25
Spar, Front - w/Decals - Right - Black (inc. 26-28) art. 3718-396
По запросу
26
Spar, Front - w/o Decals - Right - Black art. 5706-266
По запросу
26
Spar, Front - w/o Decals - Left - Black art. 5706-267
По запросу
27
Foil, Spar - Right art. 4606-934
По запросу
28
Decal, Front Spar art. 9611-996
По запросу
29
Fascia, Bumper - Upper Black art. 4706-993
По запросу
30
Болт Arctic Cat art. 0423-355
По запросу
31
Зажим Arctic Cat art. 1623-984
По запросу
32
Bumper, Front Black (inc. 33) art. 3718-394
По запросу
33
Decal, Reflector - Left - Amber art. 9611-385
По запросу
33
Decal, Reflector - Right - Amber art. 9611-384
По запросу
34
Гайка Arctic Cat art. 8427-602
от 116 ₽
35
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
36
Гайка Arctic Cat art. 8424-602
от 110 ₽
37
Болт Arctic Cat art. 0623-966
от 168 ₽
38
Шайба Arctic Cat art. 8053-242
По запросу
39
Fascia, Bumper - Lower Black art. 5706-265
По запросу
40
Vent, Bumper - Right - Black art. 4606-604
По запросу
40
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
