модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO BLACK (S2013XFHSPUSB)

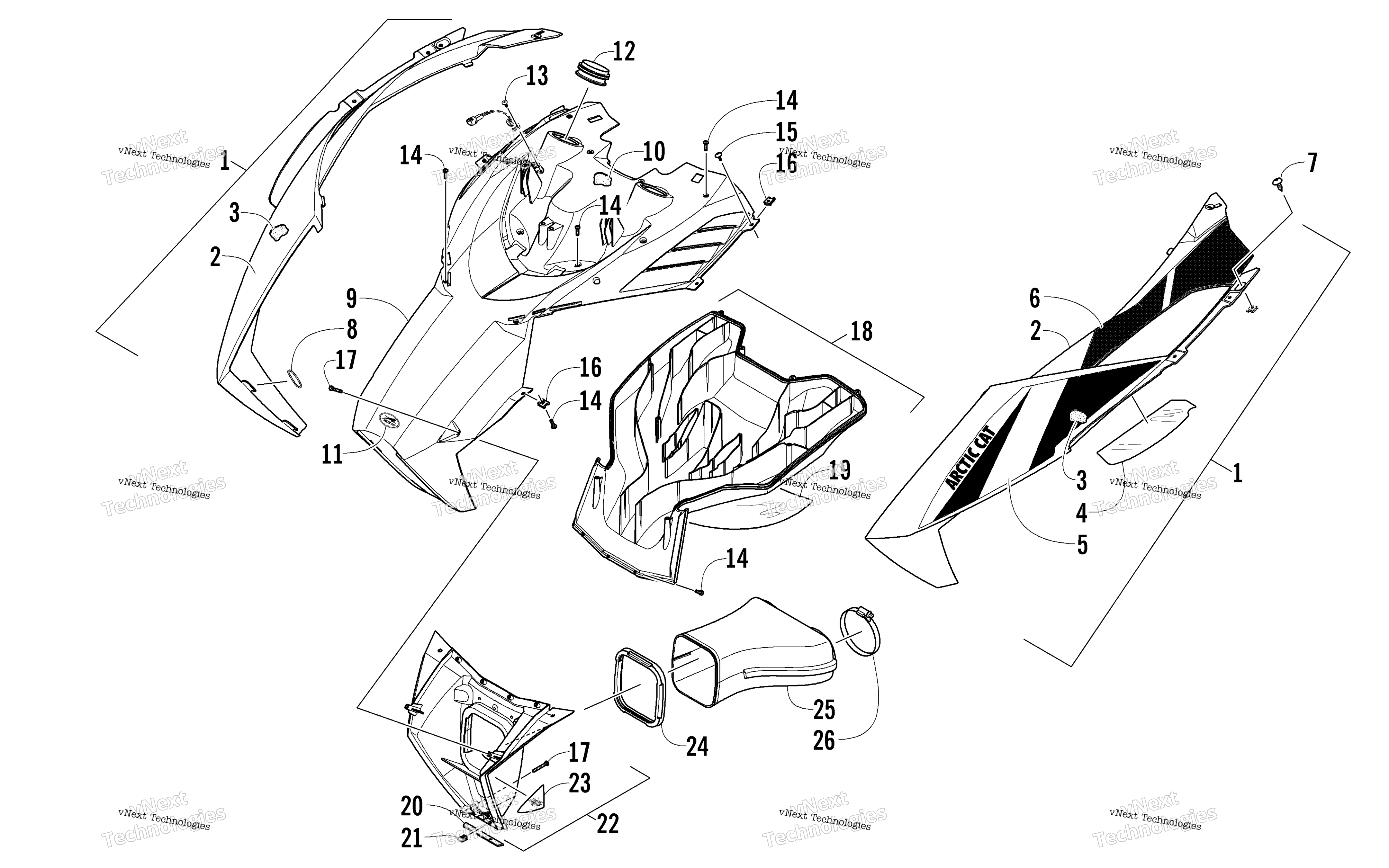

Схема капота And Air Intake Assembly для XF 800 HIGH COUNTRY SNO PRO BLACK (S2013XFHSPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-6) art. 3718-635
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3 and 5-6) art. 3718-634
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Forward Left art. 0621-003
По запросу
5
Decal, Hood - Forward Right art. 0621-002
По запросу
6
Decal, Hood - Rear Left art. 0621-065
По запросу
6
Decal, Hood - Rear Right art. 0621-064
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Decal, "Arctic Cat" art. 9611-751
По запросу
12
Seal art. 6606-386
По запросу
13
Clip, Retaining art. 0623-165
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-929
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-358
По запросу
19
Foil, Protective art. 6606-406
По запросу
20
Foam, Intake art. 0617-682
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Plenum, Air Intake - Lower Front - w/Reflector (inc. 23) art. 5706-990
По запросу
23
Decal, Reflector - Amber art. 0621-989
По запросу
24
Adapter, Boot art. 0617-624
По запросу
25
Boot art. 2670-328
По запросу
26
Clamp, Hose art. 0423-018
По запросу
