модель 2014 года
- Модель F570
- Код модели F570 GREEN (S2014F5DFCUSG)

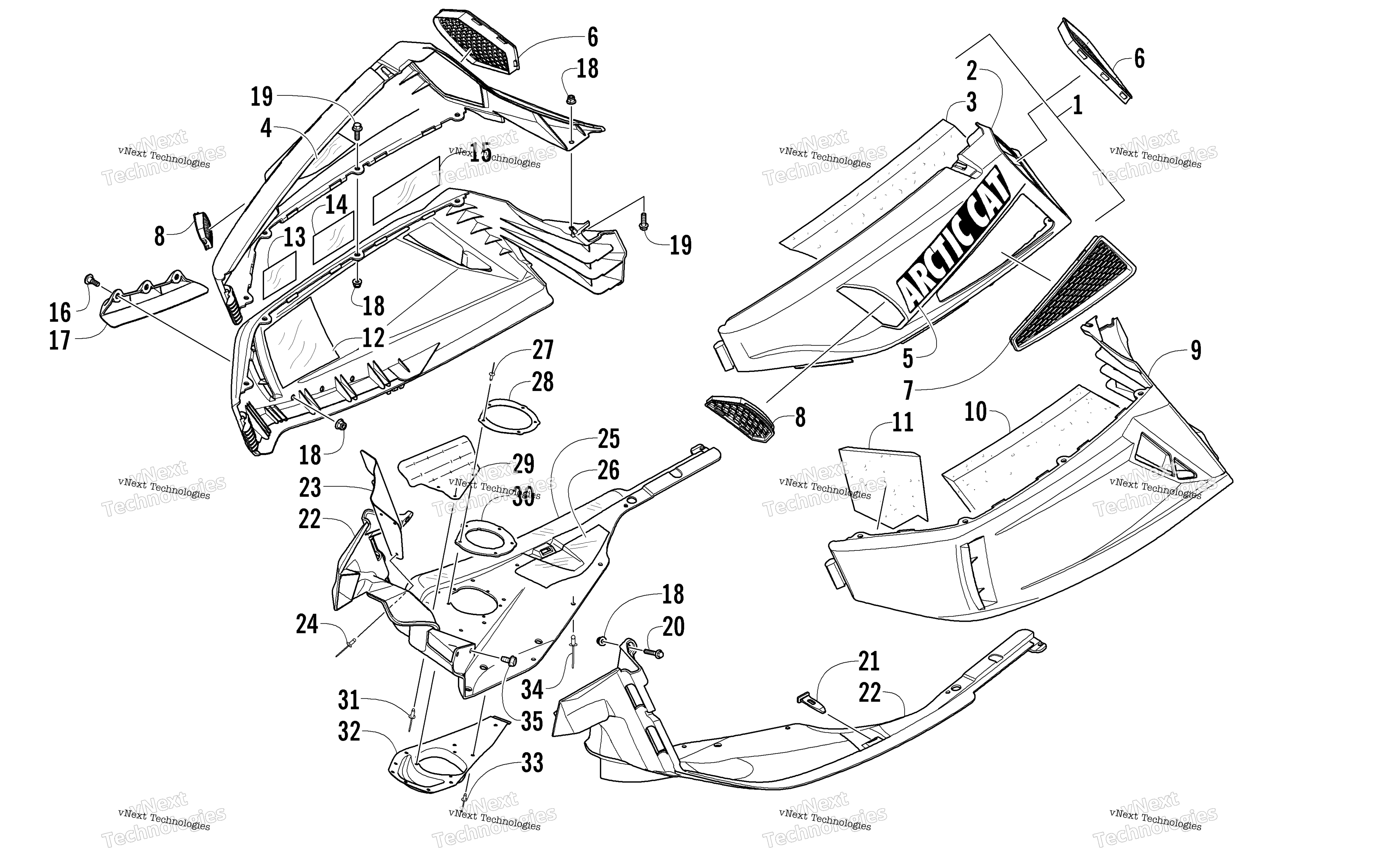

Схема Skid Plate и Side панель узла для F570 GREEN (S2014F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Upper - Left w/Decals Black (inc. 2-3 and 5) art. 4718-457
По запросу
1
Панель правая верхняя Arctic Cat art. 2718-288
По запросу
2
Panel, Side - Upper - Left - Black (inc. 3) art. 2718-793
По запросу
2
Панель правая верхняя Arctic Cat art. 2718-288
По запросу
3
Foam, Upper Side Panel - Right art. 0617-562
По запросу
3
Foam, Upper Side Panel - Left art. 0617-057
По запросу
4
Термозащита Arctic Cat art. 0637-318
от 390 ₽
5
Decal, Upper Side Panel art. 0621-056
По запросу
6
Решетка воздухозаборника правая Arctic Cat art. 4606-650
от 2 762 ₽
6
Решетка воздухозаборника левая Arctic Cat art. 4606-651
от 2 762 ₽
7
Решетка art. 5606-185
По запросу
8
Вентиляционная решетка капота левая Arctic Cat art. 4606-663
По запросу
8
Vent, Upper Side Panel - Right - Black art. 4606-662
По запросу
9
Panel, Side - Lower - Left - Black (inc. 10-11) art. 2718-349
По запросу
9
Panel, Side - Lower - Right - Black (inc. 10-12) art. 2718-274
По запросу
10
Наполнитель крыла Arctic Cat art. 0617-567
от 1 990 ₽
10
Foam, Lower Side Panel - Rear Right art. 0617-568
По запросу
11
Подкладка боковой панели Arctic Cat art. 0617-566
от 1 544 ₽
11
Foam, Lower Side Panel - Front Right art. 0617-564
По запросу
12
Foil, Protective - Right art. 5606-548
По запросу
13
Термозащитная наклейка Arctic Cat art. 6606-219
По запросу
14
Термозащитная наклейка Arctic Cat art. 6606-218
По запросу
15
Термозащитная наклейка Arctic Cat art. 6606-220
По запросу
16
Болт Arctic Cat art. 0423-355
По запросу
17
Deflector, Exhaust art. 5606-404
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Болт Arctic Cat art. 8408-620
от 190 ₽
20
Болт Arctic Cat art. 8408-635
от 110 ₽
21
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
22
Plate, Skid - Left art. 4706-073
По запросу
22
Plate, Skid - Right art. 5706-172
По запросу
23
Shield, Heat art. 6606-423
По запросу
24
Rivet art. 8061-506
По запросу
25
Термозащитная наклейка Arctic Cat art. 4606-798
от 310 ₽
26
Термозащитная наклейка Arctic Cat art. 4606-797
от 290 ₽
27
Rivet art. 8060-510
По запросу
28
Plate, Exhaust - Outlet art. 1712-348
По запросу
29
Shield, Heat art. 2612-268
По запросу
30
Seal, Exhaust - Outlet art. 2612-287
По запросу
31
Клепка art. 8061-508
По запросу
32
Shield, Heat - Exhaust Outlet - Painted art. 1712-501
По запросу
33
Rivet art. 0623-778
По запросу
34
Заклепка Arctic Cat art. 8061-708
от 168 ₽
35
Болт Arctic Cat art. 0623-966
от 168 ₽
