модель 2014 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK-WHITE (S2014M9NLEUSW)

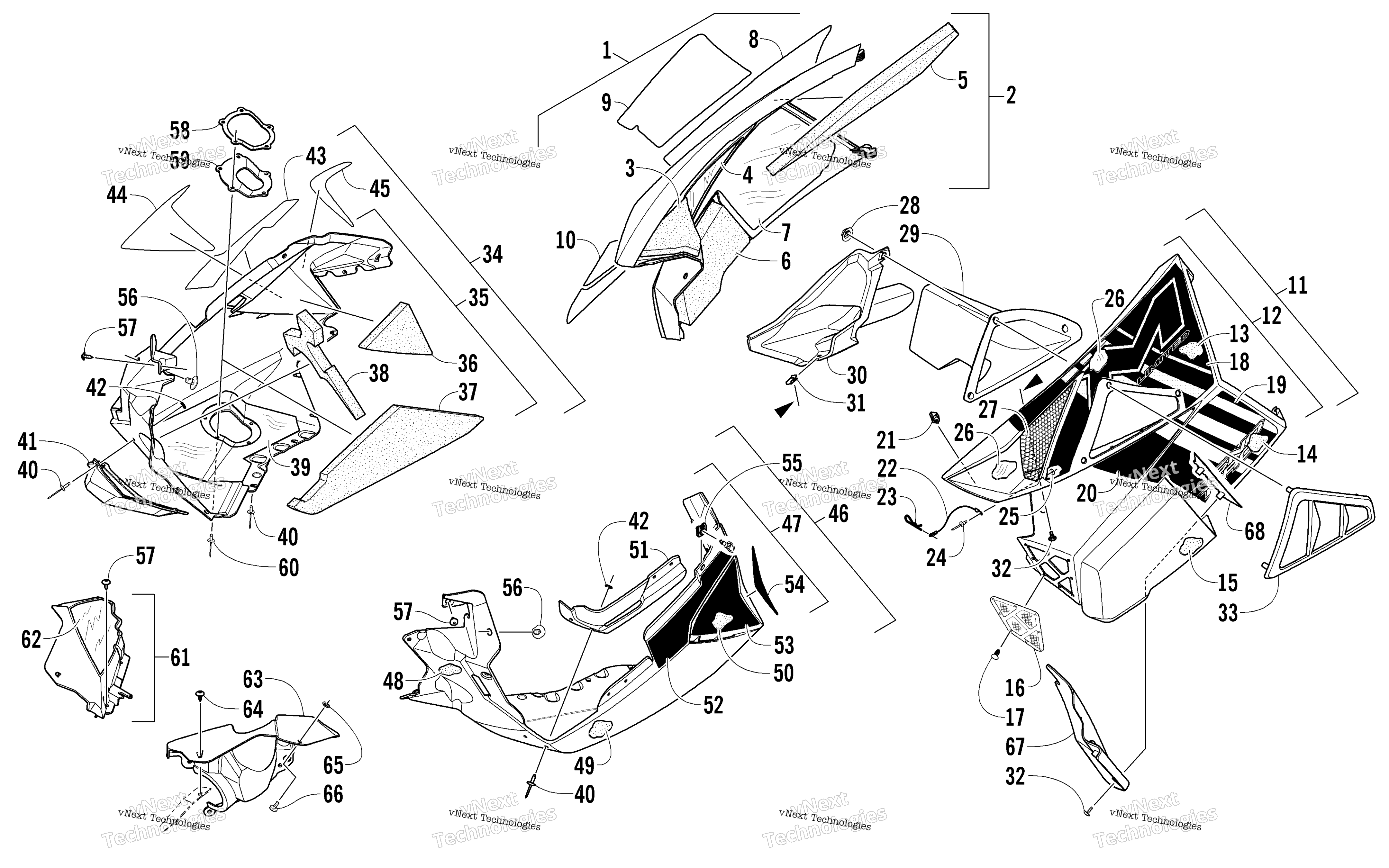

Схема Skid Plate и Side панель узла для M 9000 SNO PRO LTD 162 BLACK-WHITE (S2014M9NLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-10) art. 4718-058
По запросу
2
Panel, Side - Right - w/o Decals - Black (inc. 3-7) art. 3718-660
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-864
По запросу
9
Decal, Side Panel - Lower - Right art. 0621-874
По запросу
10
Decal, Side Panel - Center - Right art. 0621-872
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-20) art. 4718-059
По запросу
12
Panel, Side - Left - w/o Decals - Black (inc. 13-17) art. 4718-113
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
16
Screen, Vent art. 2602-704
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Decal, Side Panel - Upper - Left art. 0621-867
По запросу
19
Decal, Side Panel - Lower - Left art. 0621-875
По запросу
20
Decal, Side Panel - Center - Left art. 0621-873
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Rivet art. 8060-486
По запросу
25
Washer art. 8050-127
По запросу
26
Foil, Protective art. 0619-206
По запросу
27
Screen, Intake art. 5706-531
По запросу
28
Гайка Arctic Cat art. 1623-469
По запросу
29
Duct, Heat art. 0708-596
По запросу
30
Duct, Air - Clutch art. 2602-457
По запросу
31
Clip, U-Nut art. 1623-030
По запросу
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Vent, Heat Duct art. 0608-648
По запросу
34
Plate, Skid - Right - w/Decals - Black (inc. 35-45) art. 4718-032
По запросу
35
Plate, Skid - Right - w/o Decals - Black (inc. 36-42) art. 3718-744
По запросу
36
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
37
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
38
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
39
Foil, Protective art. 3612-325
По запросу
40
Заклепка Arctic Cat art. 8061-708
от 168 ₽
41
Deflector, Heat art. 2612-754
По запросу
42
Washer art. 0123-802
от 110 ₽
43
Decal, Skid Plate - Upper Right art. 0621-876
По запросу
44
Decal, Skid Plate - Lower Right art. 0621-878
По запросу
45
Decal, Skid Plate - Rear Right art. 0621-880
По запросу
46
Plate, Skid - Left - w/Decals - Black (inc. 47-54) art. 3718-745
По запросу
47
Plate, Skid - Left - w/o Decals - Black (inc. 48-51) art. 3718-745
По запросу
48
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
49
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
50
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
51
Panel, Reinforcement art. 6606-613
По запросу
52
Decal, Skid Plate - Upper Left art. 0621-877
По запросу
53
Decal, Skid Plate - Lower Left art. 0621-879
По запросу
54
Decal, Skid Plate - Rear Left art. 0621-881
По запросу
55
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
56
Pin, Retaining art. 6606-592
По запросу
57
Винт-саморез Arctic Cat art. 1623-129
По запросу
58
Plate, Exhaust Outlet art. 2612-796
По запросу
59
Seal, Exhaust Outlet art. 2612-799
По запросу
60
Rivet art. 8061-710
По запросу
61
Fascia, Front - Right - Black (inc. 62) art. 3718-302
По запросу
62
Foil, Protective art. 6606-404
По запросу
63
Fascia, Front - Left - Black art. 6606-351
По запросу
64
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
65
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
66
Screw, Thumb art. 1623-999
По запросу
67
Deflector, Air art. 2602-711
По запросу
68
Retainer, Air Deflector art. 2602-703
По запросу
