модель 2014 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 ORANGE-BLACK (S2014M9NLEUSO)

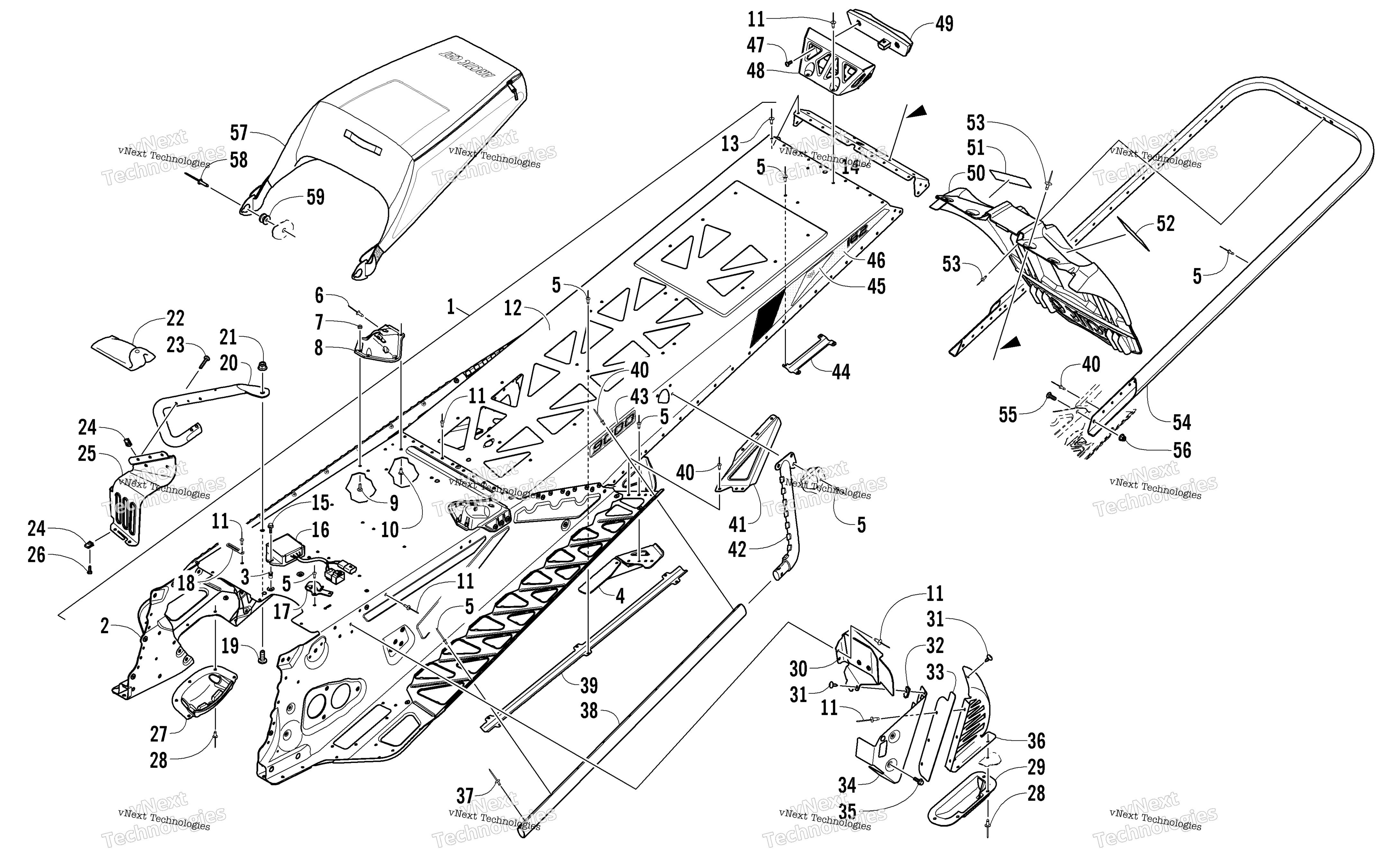

Схема Tunnel, задний Bumper, и Snowflap узла для M 9000 SNO PRO LTD 162 ORANGE-BLACK (S2014M9NLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-368
По запросу
1
Tunnel Assembly - Black (inc. 2-14) art. 2707-364
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-5) art. 2707-294
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Bracket, Mounting - Suspension - Left - Black art. 2707-287
По запросу
4
Bracket, Mounting - Suspension - Right - Black art. 2707-286
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
7
Nut, Lock art. 8422-502
По запросу
8
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
8
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
9
Screw, Machine art. 8476-512
По запросу
10
Rivet art. 1623-257
По запросу
11
Rivet - Black art. 8060-702
По запросу
12
Tunnel, Rear - Black art. 1707-742
По запросу
13
Клепка Arctic Cat art. 8060-504
от 116 ₽
14
End Cap, Tunnel - Black art. 1707-725
По запросу
15
Screw, Cap art. 8408-516
По запросу
16
Regulator, Voltage art. 0630-288
от 10 730 ₽
17
Clip, Routing art. 0645-709
По запросу
18
Зажим Arctic Cat art. 1623-984
По запросу
19
Screw, Machine art. 8476-820
По запросу
20
Support, Footrest - Left art. 1707-455
По запросу
20
Support, Footrest - Right art. 1707-454
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
Kit, Tool art. 0744-064
По запросу
23
Screw, Machine art. 8468-536
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Footrest - Right - Black art. 1707-556
По запросу
25
Footrest - Left - Black art. 1707-557
По запросу
26
Screw, Machine art. 8470-516
По запросу
27
Protector, Chain Case art. 1607-109
По запросу
28
Заклепка Arctic Cat art. 8061-708
от 168 ₽
29
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
30
Mount, Clutch Guard art. 1702-278
По запросу
31
Винт-саморез Arctic Cat art. 1623-129
По запросу
32
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
33
Shield, Brake Disc - Center - Black art. 1707-639
По запросу
34
Shield, Brake Disc - Front art. 1607-118
По запросу
35
Screw, Cap art. 8408-613
По запросу
36
Shield, Brake Disc - Rear - Black art. 0607-520
По запросу
37
Rivet art. 1623-130
По запросу
38
Roll, Tunnel - Black art. 1707-697
По запросу
39
Protector, Taillight Harness art. 0630-307
По запросу
40
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
41
Gusset, Running Board - Right - Black art. 2707-288
По запросу
41
Gusset, Running Board - Left - Black art. 2707-289
По запросу
42
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
42
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
43
Decal, Tunnel - "9000" art. 0621-832
По запросу
44
Protector, Harness - Taillight art. 0630-281
По запросу
45
Decal, Reflector - Red art. 8621-870
По запросу
46
Decal, Tunnel - 162 - Right art. 0621-854
По запросу
46
Decal, Tunnel - 162 - Left art. 0621-855
По запросу
47
Screw, Machine art. 8470-512
По запросу
48
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
49
стоп сигнал art. 0609-898
от 3 166 ₽
50
Snowflap art. 6606-394
от 10 642 ₽
51
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
52
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
53
Rivet art. 8061-706
По запросу
54
Bumper, Rear - 162" - Painted Orange art. 2707-599
По запросу
55
Болт Arctic Cat art. 8476-620
По запросу
56
Гайка Arctic Cat art. 8427-602
от 116 ₽
57
Saddlebag art. 6606-600
По запросу
58
Rivet art. 8060-630
По запросу
59
Mount, Saddlebag art. 1623-940
По запросу
