модель 2014 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO R GREEN (S2014ACDPRUSG)

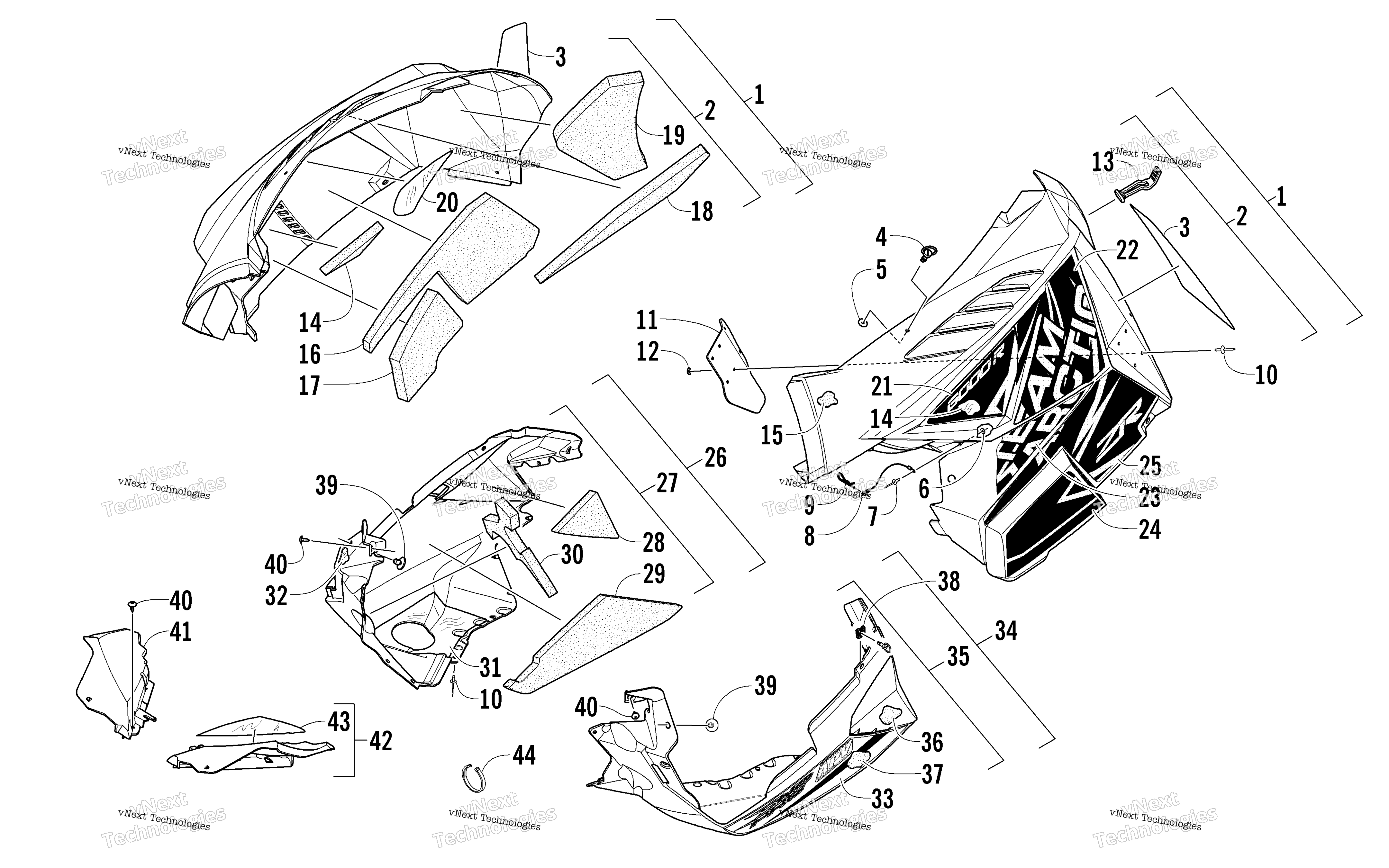

Схема Skid Plate и Side панель узла для ZR 6000 SNO PRO R GREEN (S2014ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals - Black (inc. 2-19 and 21-25) art. 4718-123
По запросу
1
Panel, Side - Right - w/Decals - Black (inc. 2-25) art. 4718-122
По запросу
2
Panel, Side - Left - w/o Decals - Black (inc. 3-19) art. 4718-125
По запросу
2
Panel, Side - Right - w/o Decals - Black (inc. 3-20) art. 4718-124
По запросу
3
Decal, Warning - English art. 9611-499
По запросу
3
Decal, Warning - French art. 9611-498
По запросу
4
Pin, Retaining art. 2623-003
от 1 130 ₽
5
Retainer art. 2623-056
По запросу
6
Washer art. 8050-127
По запросу
7
Rivet art. 8060-486
По запросу
8
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
9
Clip, Hairpin art. 0605-283
По запросу
10
Заклепка Arctic Cat art. 8061-708
от 168 ₽
11
Saddlebag art. 6606-943
По запросу
12
Washer art. 0123-802
от 110 ₽
13
Strap, Hold-Down art. 0607-659
По запросу
14
Foil, Protective art. 6606-466
По запросу
14
Foam, Side Panel - Upper Front - Right art. 0617-674
По запросу
15
Foam, Side Panel - Upper Front - Left art. 0617-737
По запросу
15
Foam, Side Panel - Upper Front - Right art. 0617-736
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
17
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
18
Foam, Side Panel - Upper Center - Right art. 0617-696
По запросу
18
Foam, Side Panel - Upper Center - Left art. 0617-697
По запросу
19
Foam, Side Panel - Upper Rear - Right art. 0617-700
По запросу
19
Foam, Side Panel - Upper Rear - Left art. 0617-735
По запросу
20
Foil, Protective art. 6606-414
По запросу
21
Decal, Side Panel - Upper Front - Left art. 1621-303
По запросу
21
Decal, Side Panel - Upper Front - Right art. 1621-302
По запросу
22
Decal, Side Panel - Upper Rear - Right art. 1621-304
По запросу
22
Decal, Side Panel - Upper Rear - Left art. 1621-305
По запросу
23
Decal, Side Panel - Center Front - Left art. 1621-309
По запросу
23
Decal, Side Panel - Center Front - Right art. 1621-308
По запросу
24
Decal, Side Panel - Lower Front - Left art. 1621-311
По запросу
24
Decal, Side Panel - Lower Front - Right art. 1621-310
По запросу
25
Decal, Side Panel - Lower Rear - Left art. 1621-307
По запросу
25
Decal, Side Panel - Lower Rear - Right art. 1621-306
По запросу
26
Plate, Skid - w/Decals - Right - Green (inc. 27-33) art. 4718-120
По запросу
27
Plate, Skid - Right Green (inc. 28-32) art. 4718-118
По запросу
28
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
29
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
30
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
31
Foil, Protective art. 6606-352
По запросу
32
Foil, Protective art. 6606-354
По запросу
33
Decal, Sponsor - Right art. 1621-314
По запросу
33
Decal, Sponsor - Left art. 1621-315
По запросу
34
Plate, Skid - w/Decals - Left - Green (inc. 35-37 and 33) art. 4718-121
По запросу
35
Plate, Skid - Left Green (inc. 36-37) art. 4718-119
По запросу
36
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
37
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
38
Clip, Retaining art. 2623-005
от 1 130 ₽
39
Pin, Retaining art. 6606-592
По запросу
40
Винт-саморез Arctic Cat art. 1623-129
По запросу
41
Fascia, Front - Right - Black art. 6606-342
По запросу
42
Fascia, Front - Left - Black (inc. 43) art. 3718-303
По запросу
43
Foil, Protective art. 6606-405
По запросу
44
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
