модель 2014 года
- Модель ZR 7000
- Код модели ZR 7000 SNO PRO LTD BLACK-WHITE (S2014ZRULEUSW)

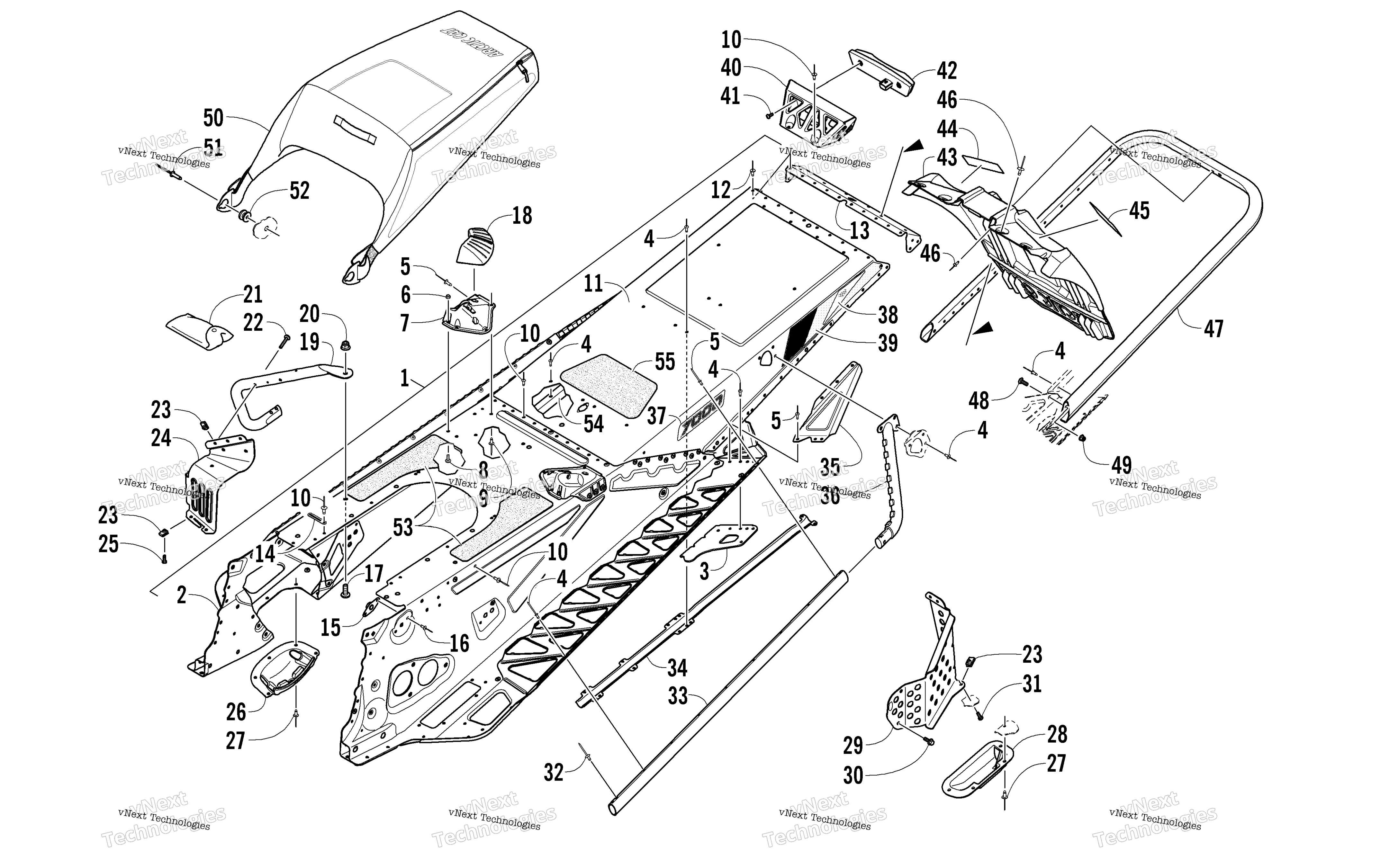

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 7000 SNO PRO LTD BLACK-WHITE (S2014ZRULEUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - White art. 2707-078
По запросу
1
Tunnel Assembly - White (inc. 2-13) art. 2707-400
По запросу
2
Tunnel, Front - Assembly - White (inc. 3-4) art. 2707-398
По запросу
3
Bracket, Mounting - Suspension - Left - White art. 1707-919
По запросу
3
Bracket, Mounting - Suspension - Right - White art. 1707-918
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - White art. 1707-904
По запросу
7
Bracket, Mounting - Rear Spar - Left - White art. 1707-905
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet art. 8060-682
По запросу
11
Tunnel, Rear - White art. 2707-396
По запросу
12
Rivet art. 8060-484
По запросу
13
End Cap, Tunnel - White art. 1707-834
По запросу
14
Зажим Arctic Cat art. 1623-984
По запросу
15
Plate, Retaining art. 0608-631
По запросу
16
Rivet - Zinc art. 8060-688
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Support, Gas Tank - Left art. 6606-665
По запросу
18
Support, Gas Tank - Right art. 6606-664
По запросу
19
Support, Footrest - Left - White art. 1707-801
По запросу
19
Support, Footrest - Right - White art. 1707-800
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Kit, Tool art. 0744-064
По запросу
22
Screw, Machine art. 8468-535
По запросу
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Footrest - Right - White art. 1707-802
По запросу
24
Footrest - Left - White art. 1707-803
По запросу
25
Screw, Machine art. 8470-516
По запросу
26
Protector, Chain Case art. 1607-109
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Shield, Brake Disc - White art. 2707-084
По запросу
30
Screw, Cap art. 8408-613
По запросу
31
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
32
Rivet art. 1623-130
По запросу
33
Roll, Tunnel - White art. 1707-899
По запросу
34
Protector, Harness - Taillight Extension art. 0630-315
По запросу
35
Gusset, Running Board - Left - White art. 1707-907
По запросу
35
Gusset, Running Board - Right - White art. 1707-906
По запросу
36
Gusset, Tunnel Roll - Right - White art. 1707-908
По запросу
36
Gusset, Tunnel Roll - Left - White art. 1707-909
По запросу
37
Decal, Tunnel - "7000" art. 0621-858
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Decal, Tunnel - Right art. 0621-882
По запросу
39
Decal, Tunnel - Left art. 0621-883
По запросу
40
Bracket, Mounting - Taillight - White art. 0730-228
По запросу
41
Screw, Machine art. 8470-512
По запросу
42
стоп сигнал art. 0609-898
от 3 166 ₽
43
Snowflap art. 6606-394
от 10 642 ₽
44
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
45
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
46
Rivet art. 8061-706
По запросу
47
Bumper, Rear - 129" - Black art. 2707-578
По запросу
48
Болт Arctic Cat art. 8476-620
По запросу
49
Гайка Arctic Cat art. 8427-602
от 116 ₽
50
Saddlebag art. 6606-600
По запросу
51
Rivet art. 8060-630
По запросу
52
Mount, Saddlebag art. 1623-940
По запросу
53
Pad, Fuel Tank - Right art. 6606-814
По запросу
53
Pad, Fuel Tank - Left art. 6606-815
По запросу
54
Protector, Tunnel art. 1607-454
По запросу
55
Pad, Fuel Tank - Center art. 6606-816
По запросу
