модель 2014 года
- Модель ZR 9000
- Код модели ZR 9000 SNO PRO LTD BLACK-WHITE (S2014ZRNLEUSW)

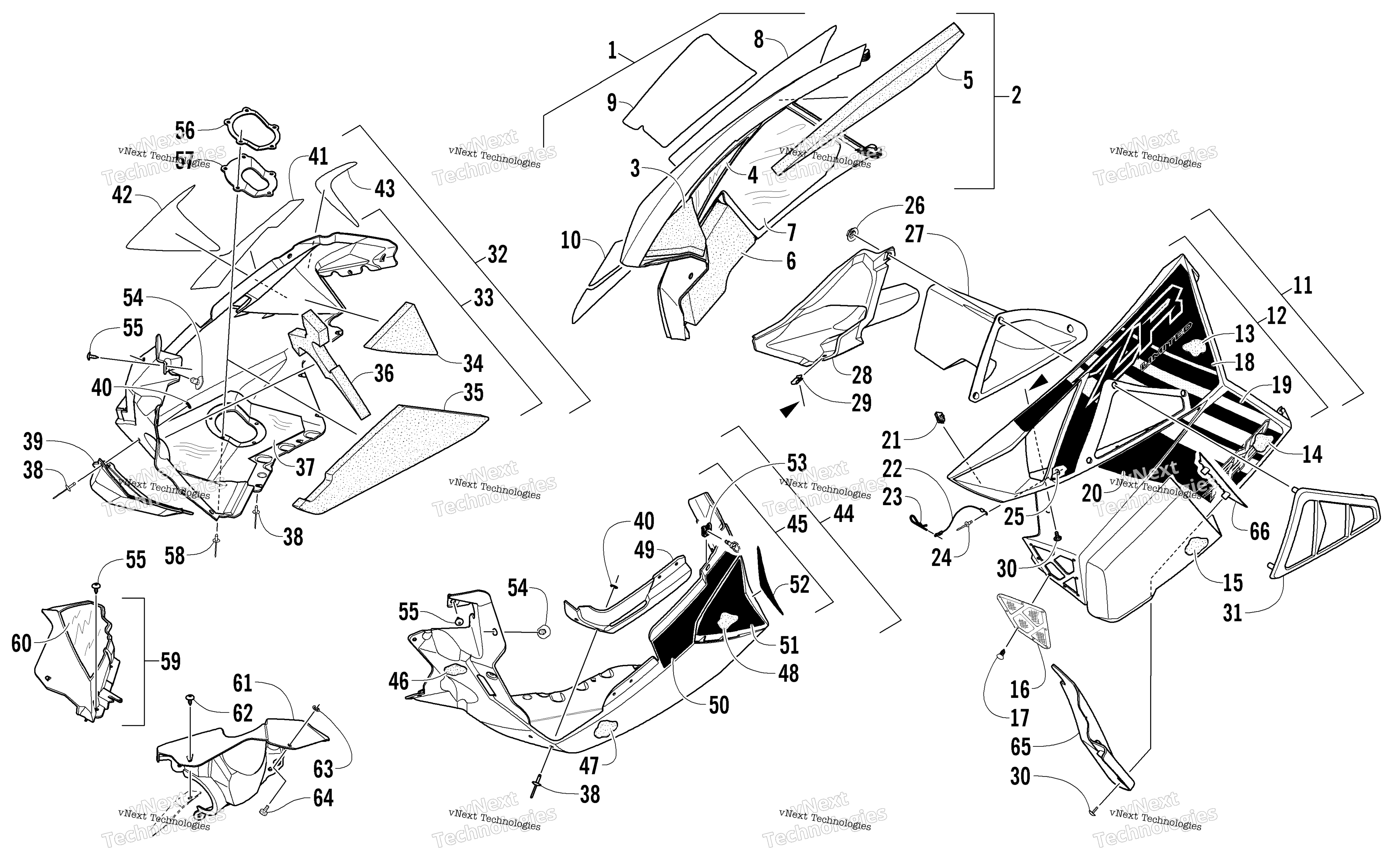

Схема Skid Plate и Side панель узла для ZR 9000 SNO PRO LTD BLACK-WHITE (S2014ZRNLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals Black (inc. 2-10) art. 4718-070
По запросу
2
Panel, Side - Right - w/o Decals - Black (inc. 3-7) art. 3718-660
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-856
По запросу
9
Decal, Side Panel - Lower - Right art. 0621-874
По запросу
10
Decal, Side Panel - Center - Right art. 0621-872
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-20) art. 4718-071
По запросу
12
Panel, Side - Left - w/o Decals - Black (inc. 13-17) art. 4718-113
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
16
Screen, Vent art. 2602-704
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Decal, Side Panel - Upper - Left art. 0621-859
По запросу
19
Decal, Side Panel - Lower - Left art. 0621-875
По запросу
20
Decal, Side Panel - Center - Left art. 0621-873
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Rivet art. 8060-486
По запросу
25
Washer art. 8050-127
По запросу
26
Гайка Arctic Cat art. 1623-469
По запросу
27
Duct, Heat art. 0708-596
По запросу
28
Duct, Air - Clutch art. 2602-457
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Винт Arctic Cat art. 2623-164
от 368 ₽
31
Vent, Heat Duct art. 0608-648
По запросу
32
Plate, Skid - Right - w/Decals - Black (inc. 33-43) art. 4718-032
По запросу
33
Plate, Skid - Right - w/o Decals - Black (inc. 34-40) art. 3718-744
По запросу
34
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
35
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
36
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
37
Foil, Protective art. 3612-325
По запросу
38
Заклепка Arctic Cat art. 8061-708
от 168 ₽
39
Deflector, Heat art. 2612-754
По запросу
40
Washer art. 0123-802
от 110 ₽
41
Decal, Skid Plate - Upper Right art. 0621-876
По запросу
42
Decal, Skid Plate - Lower Right art. 0621-878
По запросу
43
Decal, Skid Plate - Rear Right art. 0621-880
По запросу
44
Plate, Skid - Left - w/Decals - Black (inc. 45-52) art. 3718-745
По запросу
45
Plate, Skid - Left - w/o Decals - Black (inc. 46-49) art. 3718-745
По запросу
46
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
47
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
48
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
49
Panel, Reinforcement art. 6606-613
По запросу
50
Decal, Skid Plate - Upper Left art. 0621-877
По запросу
51
Decal, Skid Plate - Lower Left art. 0621-879
По запросу
52
Decal, Skid Plate - Rear Left art. 0621-881
По запросу
53
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
54
Pin, Retaining art. 6606-592
По запросу
55
Винт-саморез Arctic Cat art. 1623-129
По запросу
56
Plate, Exhaust Outlet art. 2612-796
По запросу
57
Seal, Exhaust Outlet art. 2612-799
По запросу
58
Rivet art. 8061-710
По запросу
59
Fascia, Front - Right - Black (inc. 60) art. 3718-302
По запросу
60
Foil, Protective art. 6606-404
По запросу
61
Fascia, Front - Left - Black art. 6606-351
По запросу
62
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
63
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
64
Screw, Thumb Optional art. 1623-999
По запросу
65
Deflector, Air art. 2602-711
По запросу
66
Retainer, Air Deflector art. 2602-703
По запросу
